Datos del producto:
|
| Nombre modelo:: | acoplador de la fibra óptica | Tipo de la configuración: | 1×2 |
|---|---|---|---|
| Tipo de la fibra: | 250um descubren la fibra | Tipo de la configuración del acoplador óptico: longitud de onda del funcionamiento 1x2: | 1310nm, 1490nm, 1550 nanómetro |
| Tipo del paquete: | Tubo de acero | Ratio partido: | 50:50 |
| Otros tipos: | Singlewindow, Dualwindow, Triplewindow | Función: | Distribución de la fibra |
| Disponible pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC | Conformidad: | Telcordia GR1209, Telcordia GR1221 |
| Resaltar: | acoplador del cable de fribra óptica de 0.9m m,acoplador del cable de fribra óptica 1550nm,acoplador de la fibra óptica 1x2 de 0.9m m |
||

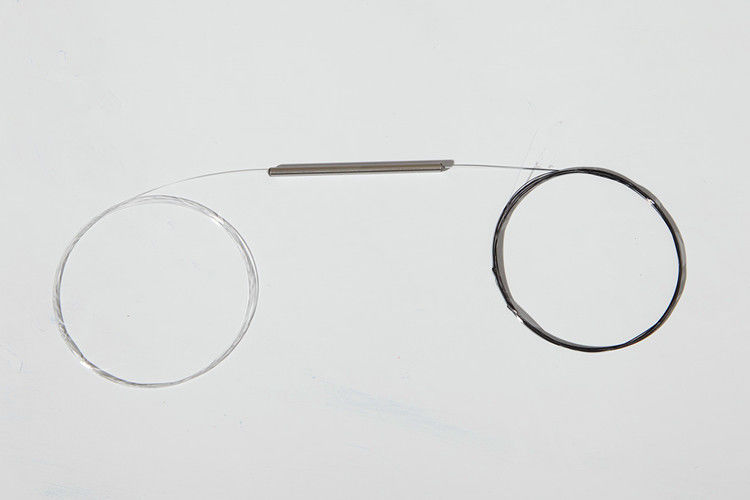

1x2 acoplador dual de la ventana del tubo flojo del solo modo 1310/1550nm 0.9m m
El acoplador óptico introduce:
divisor de 1X2 FBT, ventana dual unimodal, tubo flojo de 0.9m m
Los acopladores de la fibra se diseñan para la luz que parte con pérdida mínima a partir de la una en dos fibras o combinar la luz a partir de dos fibras en una fibra. Se diseñan para el poder que parte y que golpea ligeramente en el equipo de telecomunicación, redes de CATV, y el equipo de prueba.
Geehe puede proporcionar los divisores modificados para requisitos particulares de FBT en una variedad de estilos: solo-ventana, dual-ventana, tres acopladores de banda ancha de la ventana.
Características desnudas del acoplador de la fibra 1×2:
Especificación y parámetro:
| Parámetro | P | ||||
| Longitud de onda de funcionamiento (nanómetro) | 1310&1550 | ||||
| Ancho de banda de funcionamiento (nanómetro) | ± 1310 40nm, ± 1550 40nm | ||||
| Tipo de la fibra (DB) | Corning G652D O Corning G657 A1 | ||||
| Pérdida de inserción (DB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (DB) | ≤0.1 | ≤0.15 | |||
| Pérdida de vuelta (DB) | ≥50 | ≥45 | |||
| Directividad (DB) | ≥55 | ||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||
* la especificación antedicha está sin el conector
* otras especificaciones se pueden hacer en la petición del cliente
Información el ordenar:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X |
| P: Premio : Grado A X: Arreglo para requisitos particulares |
12:1x2 22:2x2 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Arreglo para requisitos particulares |
fibra floja de los 25:250μM Fiber los 09:900μM | SC: SC/UPC SA: SC/APC 00: ningún conector |
: B: B C: C |
|
| Grado | Número de puerto | Longitud de onda de funcionamiento | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Conecte el tipo | Dimensión |
EX: WBC-P-12-35-50-1-09-0-B
Uso:
Telecomunicaciones de larga distancia
Mini módulo de receptor del transmisor de los tamaños
Sistemas de comunicación óptica
Instrumentos de prueba
Otros usos en sistemas fibroópticos
Imagen del paquete:
