Datos del producto:
|
| Nombre del modelo: | Caja de separación de fibra óptica | Estilo del paquete: | Módulo ABS |
|---|---|---|---|
| Tipo de configuración: | 1 × 16 con conector FC | Tipo de fibra: | G652D, G657A1, fibra G657A2 |
| Tipo de conector: | FC/APC | Diámetro de la fibra de la entrada-salida: | 2.0 mm |
| Duración de la fibra de entrada/salida: | 1.5m | Ratio de división: | 50/50 fractura (uniforme) |
| Longitud de onda portuaria: | 1260 - 1650nm | Marcaciones de fibra óptica: | Input - blanco, Output t - gris, blanco, rojo, negro |
| Resaltar: | conector de 2.0m m FC APC,Conector de 1×16 FC APC,Caja fibroóptica del divisor 1×16 |
||

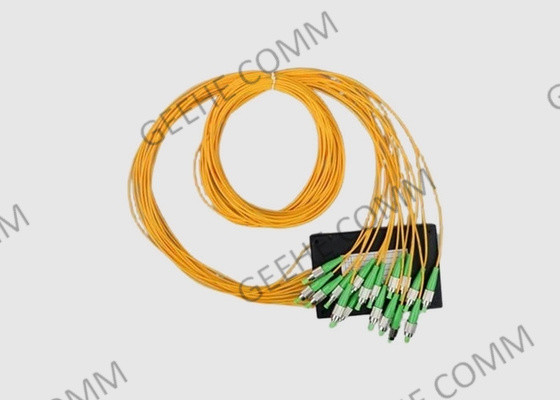

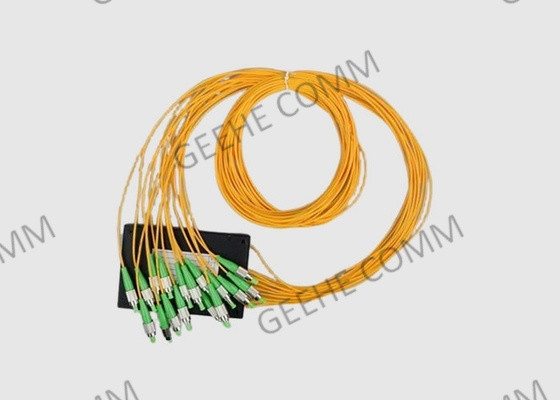

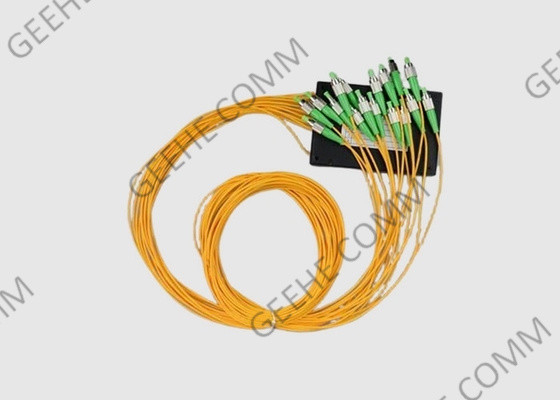

2.0mm Fibra de modo único FC/ APC Conector 1×16 Caja de separación de fibra óptica
Información básica:
Geehe ofrece una amplia selección de divisores ópticos PLC (Planar Lightware Circuit) de alta calidad para una variedad de aplicaciones de redes de banda ancha a un bajo costo por puerto.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demandsLos separadores de PLC están disponibles con hasta 128 puertos en opciones de carcasa de diseño estándar y personalizado.
Especificación y parámetros del separador 1×16 PLC
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Duración de onda de funcionamientonm) | 1260 a 1650 | ||||||||||
| Rango de longitud de onda del puerto (nm) | 1310 ± 20,1490 ± 10 y 1550 ± 20 | ||||||||||
| Pérdida de inserción@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidad(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLSe aplicará el método siguiente: | ≤ 03 | ||||||||||
| Pérdida de retorno @ 1310/1551 nm | ≤ 55 años | ||||||||||
| Potencia de entrada(mW) | 250 máximo | ||||||||||
| Temperatura de funcionamiento(°C) | -40 ~ +85°C | ||||||||||
| Temperatura de almacenamiento(°C) | -40 ~ +85°C | ||||||||||
| Tipo de fibra |
Se trata de una serie de productos que se utilizan para la fabricación de productos químicos. |
||||||||||
Las características y ventajas de la caja ABS 1 × 16 PLC Splitter:
1Baja pérdida de inserción
2Tolerancia de potencia máxima
3Excelente uniformidad de división
4. Banda ancha longitud de onda de operación
5Diseño compacto
6. Baja polarización independiente
7Buena uniformidad de canal a canal
8Larga longitud de onda de funcionamiento: de 1260 nm a 1650 nm
9- Módulo impermeable con sello epoxi
10. Temperatura exterior relacionada con las ventilaciones
11. Las muestras pueden ser apoyadas
Aplicación y norma del separador PLC de caja ABS:
- Sistemas FTTX
- Redes PON
- Enlaces CATV
- Distribución de señales ópticas
Las dimensiones del paquete de la caja de separación óptica ABS:
| Se aplicarán las siguientes medidas: | Puerto | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Información sobre los pedidos:
| El PLC- | - ¿Qué quieres decir? | ¿ Qué es eso? | - ¿Qué quieres decir? | ¿ Qué es? | EE | ¿Qué es eso? | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de chaqueta La chaqueta de 3 = 3,0 mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | 2 = 2,0 mm de chaqueta La chaqueta de 3 = 3,0 mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | |
| Configuración | Tipo de fibra de entrada | Duración de la fibra de entrada | Duración de la fibra de salida | Duración de la fibra de salida | Conector de entrada | Conector de salida |
En el caso de las máquinas de la categoría M2 y M3, el valor de las emisiones de CO2 será el siguiente:
El servicio de Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, reflexión de la espalda baja y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de caja de transferencia y sólo ocupar poco espacio
3) Estricto control de calidad
Garantizamos que cada producto en las manos de los clientes está sujeto a estrictas normas de prueba
4) Auditoría de la fábrica
Cooperamos con marcas famosas y clientes japoneses, con 15 años de experiencia en inspección de fábrica y estar familiarizado con todo el proceso de inspección por SGS
5) Garantía de tiempo de entrega
No hay electricidad limitada, el tiempo de entrega es rápido, la capacidad de conectores de fibra: 800.000 pcs/ mes.
