Datos del producto:
|
| Nombre del Modelo: | Paneles de conexión de fibra óptica de 24 puertos | ESTRUCTURA: | acero laminado en frío |
|---|---|---|---|
| Número del adaptador/puerto: | 24 | Tipo de adaptador: | Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 de |
| Alturas: | 1U, 2U, 3U, 4U, 8U | puertos: | 6, 12, 24, 48, 72,96, 144 |
| Rango de ajuste de montaje: | 50 mm | Material de las placas: | 1.5 mm SPCC (revestimiento negro) |
| Revestimiento del material: | Recubrimiento en polvo | Las dimensiones de 1U (Hxwxd): | 483 × 44 × 230 mm |
| Capacidad del empalme: | 24 fibras | Estado de cumplimiento de la Directiva RoHS: | Conformidad |
| Resaltar: | Puerto del panel de remiendo de la fibra óptica 24,19" el panel de remiendo de fibra montado estante,Adaptadores a dos caras del panel de remiendo de fibra SM |
||

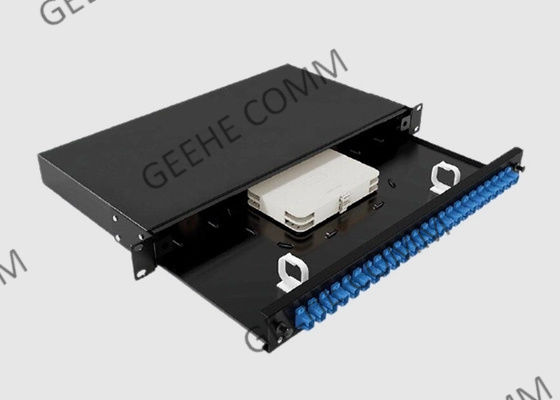

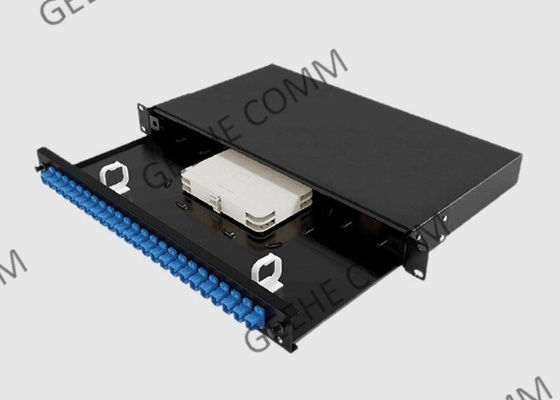

Paneles de conexión de fibra óptica montados en rack de 19" 24 puertos Adaptadores dúplex SM
Información básica:
Los paneles de conexión de fibra montados en rack de 19" están disponibles con estilos de adaptador ST, SC, LC o FC en versiones multimodo o monomodo.
Diseñados para la protección y el empalme de cables de fibra entrantes para redirigirlos a otras áreas y conectarlos a equipos de red dentro del gabinete de comunicaciones.
La función de bandeja deslizante significa que el panel no tiene que ser retirado del rack durante la configuración, ya que la bandeja se puede fijar en un ángulo de 45 grados, lo que proporciona una plataforma estable para facilitar la instalación.
Los paneles son de 1U como estándar, con posiciones integradas para la sujeción de elementos de resistencia y se suministran con un kit de gestión de fibra (FOM) que incluye soporte de empalme, clips y prensaestopas.
Paneles de conexión de fibra 24 puertos Beneficios y características:
1) Panel de conexión deslizante para facilitar la reelaboración y el mantenimiento
2) Panel frontal equipado con adaptadores SC, LC, FC
3) Punto de conexión para fijar el casete de fibra
4) Estructura de construcción de acero laminado en frío
5) Bandeja de empalme fija
Paneles de conexión de fibra 24 puertos Aplicación:
1) Redes de telecomunicaciones
2) FTTH
3) Redes LAN, WAN, CATV
4) Terminación de dispositivos activos
5) CCTV
6) IPTV
Especificaciones y parámetros tecnológicos :
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longitud de onda de funcionamiento(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Rango de longitud de onda del puerto(nm) | 1310 ±40,1490 ±10 y 1550 ±40 | ||||||||||
| Pérdida de inserción @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidad (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Potencia de entrada (mW) | 250 máx. | ||||||||||
| Temperatura de funcionamiento (℃) | -40~+85℃ | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85℃ | ||||||||||
| Tipo de fibra | Corning G657A1, 900μm, 2mm, 3mm Tubo suelto | ||||||||||
| Dimensiones (L×W×H) (mm) | 100×80×10,141×115×18,A petición | ||||||||||
* La especificación anterior excluye el conector
Especificación de rack de 19 pulgadas:
| Rack de 19 pulgadas | LGX | ||||||||||
| Configuración | 1U | 2U | 1U | 2U | |||||||
| Dimensiones del embalaje(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensiones de instalación(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Información para pedidos:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grado A X: Siga los requisitos del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: Siga los requisitos del cliente |
25:250μM Fibra 09:900μM Fibra suelta |
SC: SC/UPC SA: SC/APC 00:sin conexión |
D:D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de funcionamiento | Relación de acoplamiento | Longitud de la fibra | Tipo de fibra | Tipo de conector | Dimensión | |||
Servicio Wuhan Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, baja reflexión posterior y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de cajas de transferencia y solo ocupa poco espacio
3) Estricto control de calidad
Garantizamos que cada producto que llega a manos de los clientes está sujeto a estrictos estándares de prueba
4) Varilla de alambre de alta calidad
Excelente alambre de PVC, buena resistencia y tenacidad, larga vida útil
