Datos del producto:
|
| Name modelo: | Fibra óptica de los conectores de Mpo | Base de la fibra: | 8 bases, 12 bases o 24 bases |
|---|---|---|---|
| Diámetro de la fibra: | 3.0M M | Tipo del conector: | MTP, MPO, MTP (élite), MPO (élite) |
| Color de la chaqueta: | Beige/aguamarina/verde/amarillo, etc | Material de la chaqueta de la fibra: | Canalización vertical (OFNR), pleno (OFNP), LSZH |
| Longitud de la fibra: | 1m o como sus peticiones | Tipo de la fibra: | Solo modo (OM3, OM4, OM5 son opcionales) |
| Longitud de onda: | 850nm/1310nm/1550nm | Uso: | Amplificadores ópticos, laser de la fibra |
| Resaltar: | Cable de la fibra de OM3 MPO,Cable de la fibra de LSZH MPO,OM3 cable de la fibra del mpo 12 |
||
Varón de 12 bases a la fibra óptica femenina de los conectores de OM3 MPO
Breve descripción:
* tipo de la pérdida de inserción disponible en el estándar, élite/de pequeñas pérdidas
* cuenta de la fibra disponible en 8, 12, 24, 48 corazones
* tipo del conector de MTP/MPO disponible adentro: Masculino, femenino, masculino a la hembra
* tipo de la fibra disponible en SM (G652D, G657A1, G657A2), milímetro (OM3, OM4)
* tipo de la chaqueta del cable disponible en OFNR, LSZH, OFNP
* los tipos multifibra del conector están disponibles en MTP, MPO con el tipo de pulido de APC o de la PC
* longitud de cable disponible en 1 a 999 metros, arreglo para requisitos particulares
* tipo de cable disponible en la ronda, cinta
* mejore y simplifique la encaminamiento de la fibra, espacio de la gestión de la fibra de la disminución
* se ajusta a IEC-61754-7; EIA/TIA-604-5 (estándares de FOCIS 5).
Ventajas principales de Features&:
* conector de MPO con la bota angulosa
* ideal para la ronda, el óvalo y el montaje de cable desnudo de la fibra de la cinta
* IL de alto rendimiento y RL
* la vivienda se puede quitar para repulir
* puede ser desenchufado del adaptador con la etiqueta de vaivén
* disponible para 45 grados, 90 grados, y la bota flexible
* alta resistencia mecánica y termal
Especificaciones y parámetro:
Funcionamiento de la fibra óptica:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) | ≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) | L: De pequeñas pérdidas B: Pérdida estándar | base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 | : Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 | los 5M a los 50M | |
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
Uso:
Usos y estándares asociados
Cables del tronco del arsenal
Fibra del arsenal para escoger fanouts y los casetes de la fibra
Alto acceso del borde de tarjeta de la densidad de la fibra
Conexiones interframe de la conmutación óptica

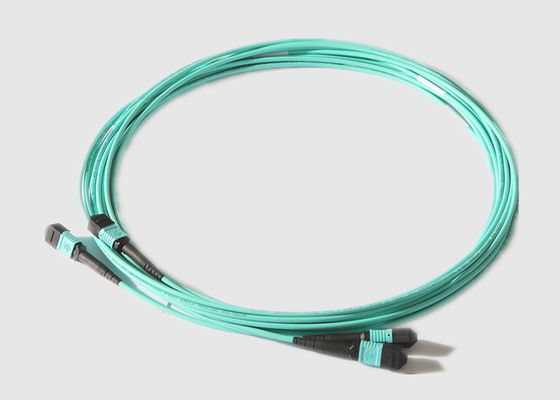

Imagen de MPO:
