Datos del producto:
|
| Nombre del modelo: | Conector de la fibra óptica de MPO | Modo de fibra: | OM4 los 50/125μm |
|---|---|---|---|
| Diámetro de cable: | 3.0 mm | Tipo de conector: | MTP (élite), MPO (élite) |
| Color de la chaqueta: | Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Longitud de onda: | 850/1300nm |
| Longitud de fibra: | el 1m, 3M, los 5m u OEM | Radius de curvatura mínimo: | 7.5 mm |
| Carga extensible de la instalación: | 100 N | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | hembra de 3.0m m MPO al cable masculino de MPO,9/125 cable de fribra óptica unimodal de MTO,cable de fribra óptica de MPO para la red |
||

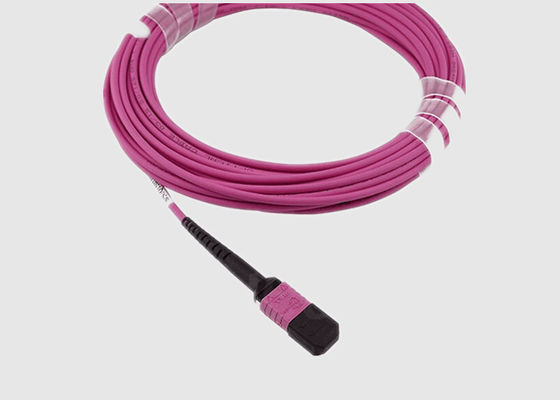

Conector de fibra óptica MPO hembra a MPO macho monomodo 9/125 MPO para red
Información básica:
El MPO es un sistema de conector multifibra de alta densidad construido alrededor de una férula MT moldeada con precisión. El mecanismo de enclavamiento de empuje-tracción con resorte del MPO es fácil de usar, a la vez que garantiza un acoplamiento positivo, ambas características importantes para aplicaciones de alta densidad de misión crítica. La alineación de la férula se logra mediante pasadores guía de alta precisión. El MPO de Geehe está disponible en versiones de 4, 8 y 12 fibras, acabados PC y APC, y admite aplicaciones tanto multimodo como monomodo. El rendimiento óptico superior (baja IL y alta RL) es el resultado de nuestra avanzada tecnología de pulido.
Nos enorgullece fabricar todos nuestros ensamblajes personalizados en los EE. UU. con un estricto control de calidad. Nuestros ensamblajes le llegan completamente probados, listos para instalar y cumplen con RoHS.
Características y beneficios del cable óptico MPO:
Especificaciones y parámetros:
Rendimiento óptico del cable de fibra MPO:
| Conector MPO | Estándar Sm | Sm de baja pérdida | Mm estándar | Mm de baja pérdida | |
| Pérdida de inserción | Típico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥60 para APC (pulido en ángulo de 8) |
≥20 para PC | |||
| ≥50 para PC | — | ||||
| Macho/Hembra (dB) | Macho: con pines, Hembra: sin pines | ||||
| Resistencia a la tracción (dB) | ≤0.3 (máx. 66N) | ||||
| Vibración (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (dB) | ≤0.3 (-40~75℃, 21 ciclos) | ||||
Parámetro geométrico de la cara final:
| Artículo | Especificación | ||||
| SM | MM | ||||
| RX(mm) | MÍN. 2000 | ||||
| RY(mm) | MÍN. 5 | ||||
| Altura de la fibra (nm) | 1000-3500 | ||||
| Altura máx. dif. total (nm) | MÁX.: 500 | ||||
| Altura máx. dif. ady. (nm) | MÁX.: 300 | ||||
| Ángulo del eje X ( °) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Inmersión del núcleo | N/A | -100 ~ 200 | |||
Información para pedidos:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a hembra) MF: MPO/MPO (macho a hembra) MM: MPO/MPO (macho a macho) |
L: Baja pérdida B: Pérdida estándar |
12:1×12 núcleos 48:4×12 núcleos 72:6×12 núcleos 96:8×12 núcleos |
A: Tipo pasante TIA568 B: Tipo inverso TIA568 C: Tipo cruzado TIA568 |
5M a 50M |
|
| Tipo de género | Color de la carcasa | Férula | Estándar de pérdida del conector | Núcleos de fibra | Polaridad | Longitud de la fibra |
Aplicación del cable de conexión de fibra MPO:
Cumplimiento de los estándares de Geehe:
