Datos del producto:
|
| Name modelo: | Cordón de remiendo óptico de MTP MPO | Modo de la fibra: | OM4 los 50/125μm |
|---|---|---|---|
| Diámetro del cable: | 3.0M M | Tipo del conector: | MTP (élite), MPO (élite) |
| Color de la chaqueta: | Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Longitud de onda: | 850/1300nm |
| Longitud de la fibra: | el 1m, 3M, los 5m u OEM | Radio de curva mínimo: | 7.5m m |
| Instalación de tracción: | 100 N | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Cordón de remiendo de OM4 Mpo,cordón de remiendo de 10Gbs MPO,cable de fribra óptica del mpo 10Gbs |
||

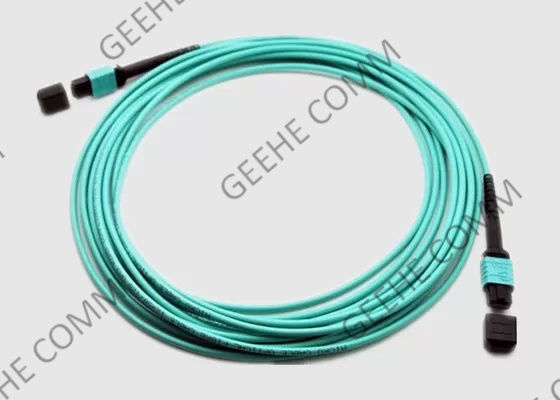

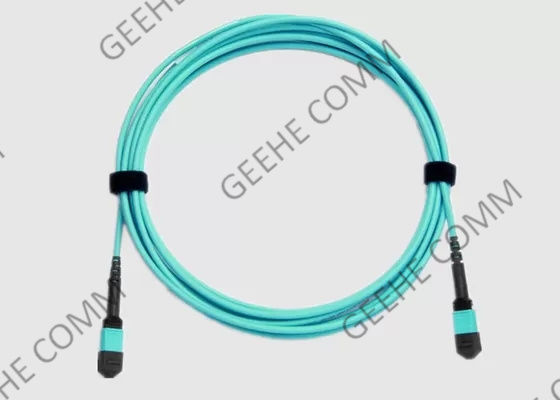

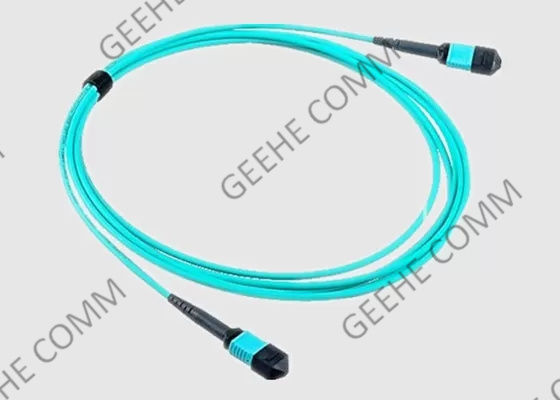

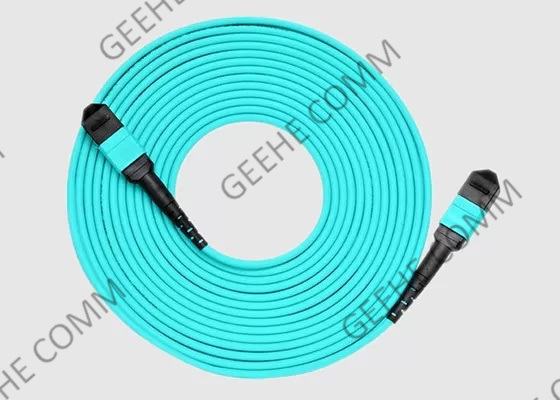

Modo multi OM3 cordón de remiendo óptico de la fibra MTP MPO de OM4 12 - 24 de la aguamarina 10Gbs
Información básica:
12- y 24 cables del tronco de la fibra con varios modos de funcionamiento de Mpo con las chaquetas pleno-clasificadas de OFNP simplificar conexiones y reducir tiempo de instalación corriendo 12 fibras en un cable.
Los cordones de remiendo de la fibra del MPO de Geehe ahorran el espacio para las instalaciones permanentes del sistema de pesos americano de la difusión y la transmisión de datos para la conexión del estante-a-estante, soporte del chasis de MTP, aviva hacia fuera las cajas, y el fan hacia fuera atormenta recintos.
El cordón de remiendo óptico está disponible en una variedad de longitudes, tales como 1m, el 1.5m, los 2m, 3M, los 4m, los 5m a los 300M, diverso tipo de disponible de fibra óptica (G.652D, G.657, OM1, OM2, OM3 u OM4, OM5).
Features&Benefits:
Especificaciones y parámetro:
Funcionamiento óptico del cable de la fibra de MPO:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) |
≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) |
L: De pequeñas pérdidas B: Pérdida estándar |
base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 |
: Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 |
los 5M a los 50M |
|
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
Uso del cordón de remiendo de la fibra de MPO:
Conformidad de los estándares de Geehe:
