Datos del producto:
|
| Name modelo: | MPO al cable de la fibra del Fanout 12 del LC | Modo de la fibra: | Solo modo, modo multi |
|---|---|---|---|
| Chaqueta OD: | 0.9m m | Tipo del conector: | MPO al LC |
| Color de la chaqueta: | Colorido: Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Longitud de onda: | 850/1300nm |
| Longitud de la fibra: | el 1m, 3M, los 5m u OEM | Radio de curva mínimo: | 7.5m m |
| distancia de Ethernet 10G: | los 400m en 850nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | 0.9m m MPO al cable del desbloqueo del LC,12 corazones MPO al cable del desbloqueo del LC,Modo multi MPO al cable del desbloqueo del LC |
||

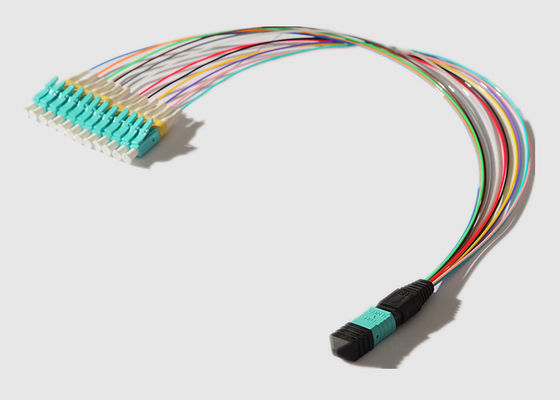

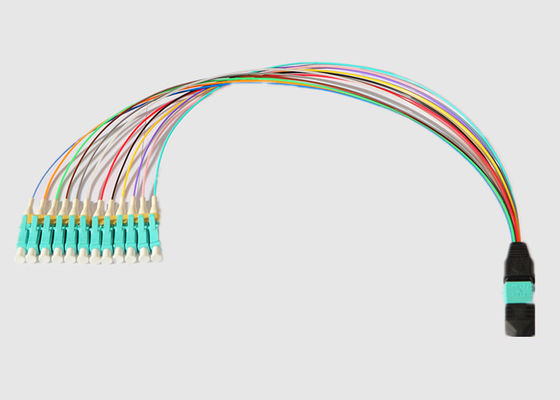

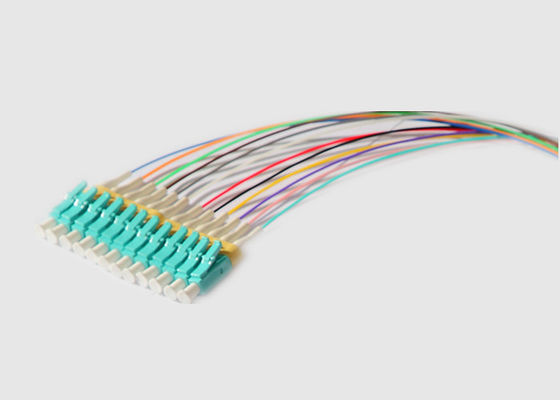

Modo multi 0.9m m 12 corazones OFNR MPO al cable de la fibra del Fanout 12 del LC
Información básica:
Los cables de la fibra de MPO 12 son los más de uso general establecer una conexión entre los dos paneles de remiendo de fibra de alta densidad para consolidar las fibras. Los conectores de MPO pueden entregar docenas de filamentos de la fibra contenidos dentro de una sola unidad. Los usos alternativos incluyen la determinación de un vínculo 40G (40GBASE-SR4) entre un sistema de transmisores-receptores de QSFP+.
MPO en un extremo en 8, 12, o 24 interfaces de la fibra, con el LC a una cara o los conectores a dos caras, también disponibles en diversos modos de la fibra incluyendo unimodal (OS2) y con varios modos de funcionamiento (OM1 ~ OM5) con colores, los materiales y longitud modificados para requisitos particulares.
Features&Benefits:
Especificaciones y parámetro:
Funcionamiento de la fibra óptica de MPO:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) |
≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) |
L: De pequeñas pérdidas B: Pérdida estándar |
base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 |
: Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 |
los 5M a los 50M |
|
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
MPO al uso del cordón de remiendo de la fibra del Lc:
Más MPO a los cordones de remiendo de la fibra del Lc:
Conformidad de los estándares de Geehe:
