Datos del producto:
|
| Nombre del modelo: | MPO TO12 LC Cordón óptico | Modo de fibra: | Modo único, Modo múltiple |
|---|---|---|---|
| Núcleos de fibra: | 12 | Tipo de conector: | MPO al LC |
| Color de la chaqueta: | Colorido: magenta/beige/aqua/verde/amarillo, rojo, etc. | Longitud de onda: | 850/1300nm |
| Tipo de cable: | Cable de fibra óptica de cinta, plano y redondo | Chaqueta: | PVC LSZH, OFNR, OFNP |
| Distancia de Ethernet 10G: | 400m a 850 nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Cordón de remiendo óptico de MPO To12 LC,cordón de remiendo óptico de 0.9m m,cable de la fibra de 0.9m m MPO |
||

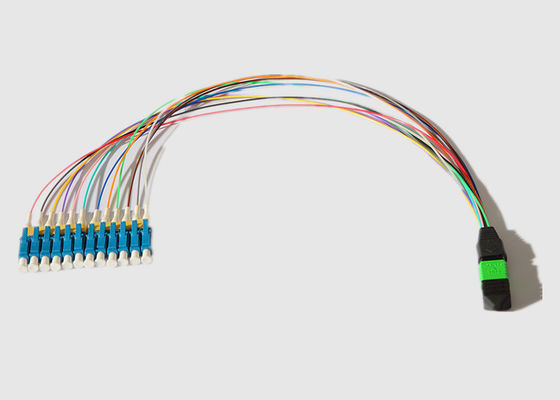

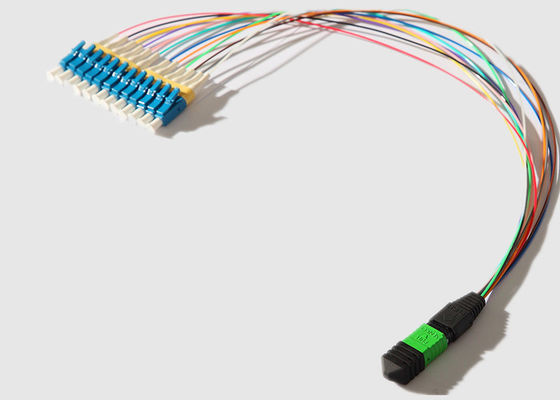

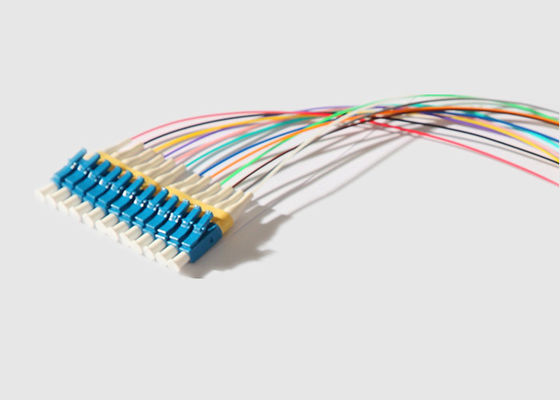

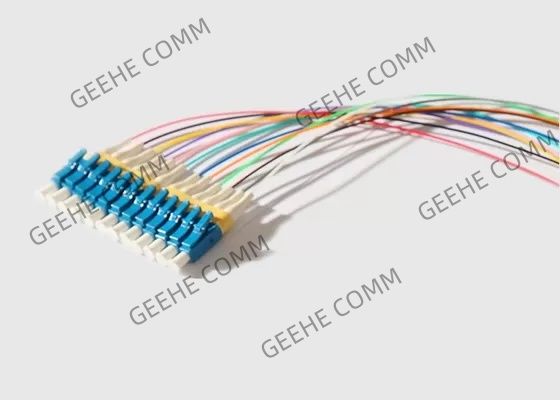

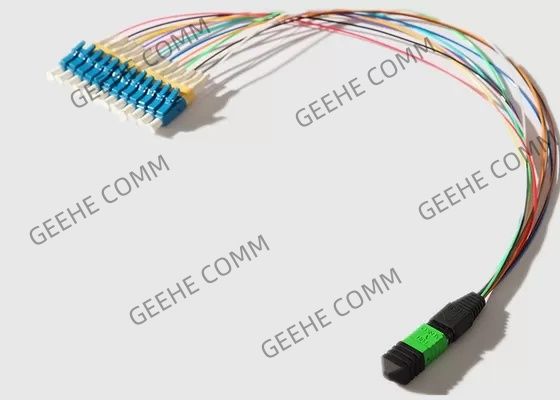

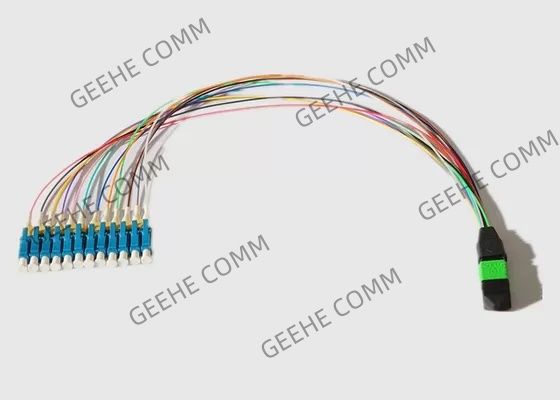

0.9mm Modo único 12 núcleos Fanout Kit MPO a 12 LC Cordón óptico de parche
Información básica:
El MPO de Geehe en un extremo en 8, 12 o 24 interfaces de fibra, con conectores LC Simplex o dúplex.
El cable de parche de fibra óptica MTP/MPO se utiliza en ensamblajes de fibra múltiple de tipo cinta, a diferencia de los simplex o duplex.4 fibras, 8 fibras, 12 fibras, 24 fibras.
Características y beneficios:
Especificaciones y parámetros:
El rendimiento de la fibra óptica MPO:
| Conector MPO | Estimado Sm | Baja pérdida Sm | En el caso de las | Baja pérdida | |
| Pérdida de inserción | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| El número máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥ 60 para el APC (Pantalla de 8 ángulos) |
≥ 20 para el PC | |||
| ≥ 50 para PC | ¿Qué quieres decir? | ||||
| Hombre/Mujer (dB) | Hombre: con alfileres, Mujer: sin alfileres | ||||
| Resistencia a la tracción (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibración (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parámetro geométrico de la cara extrema:
| Punto de trabajo | Especificaciones | ||||
| En el caso de los | En el caso de los | ||||
| RX(En el caso de los) | El año 2000 | ||||
| RY(En el caso de los) | Min 5 | ||||
| Altura de la fibra (nm) | Entre 1000 y 3500 | ||||
| Diferencia máxima, altura total (nm) | Maximo: 500 | ||||
| Diferencia máxima de altura ajustada (nm) | El máximo: 300 | ||||
| Ángulo del eje X (°) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y (°) | PC: -0.2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Encasillado de núcleo | No incluido | -100 ~ 200 | |||
Información sobre los pedidos:
| El MPO | - XX | - XX | - XX | - ¿ Qué? | - XX | - ¿ Qué? | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((de mujer a mujer)) MF: MPO/MPO (hombre a mujer) MM: MPO/MPO (de hombre a hombre) |
L: Baja pérdida B: pérdida estándar |
12Núcleo 1 × 12 48Núcleo 4×12 72:6×12 núcleo 96: núcleo 8×12 |
A: Tipo de transmisión TIA568 B: TIA568 Tipo inverso C: Tipo cruzado TIA568 |
5M hasta 50M |
|
| Tipo de género | Color de la carcasa | Las demás | Norma de pérdida de conector | Núcleos de fibra | Polaridad | Duración de la fibra |
Aplicación del cable de parches de fibra MPO a Lc:
El cumplimiento de las normas de Geehe:
