Datos del producto:
|
| Nombre del modelo: | Cables MPO-MPO multimodo 8 fibra | Núcleo de fibra: | 8 núcleo, 12 núcleo o 24 núcleos |
|---|---|---|---|
| Diámetro de fibra: | 3.0 mm | Tipo de conector: | MTP, MPO, MTP (élite), MPO (élite) |
| Color de la chaqueta: | Beige/aqua/verde/amarillo, etc. | Materiales para chaquetas de fibra: | Canalización vertical (OFNR), pleno (OFNP), LSZH |
| Aislamiento: | Plenum, elevador | Tipo de fibra: | Modo MULIT (OM3, OM4, OM5 son opcionales) |
| Longitud de onda: | 850 nm/1310nm/1550nm | Longitudes de conjunto de cables: | 1 a 150 metros |
| Resaltar: | cable de la fibra de los 10m MPO,mpo 10m al cable del mpo,mpo 100G al cable del mpo |
||

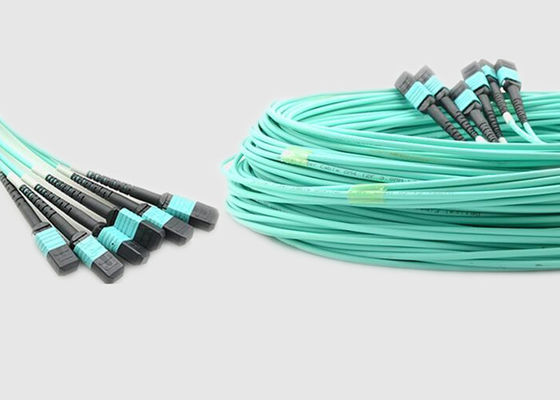

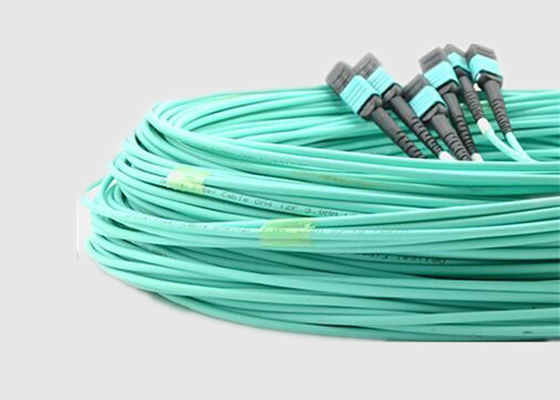

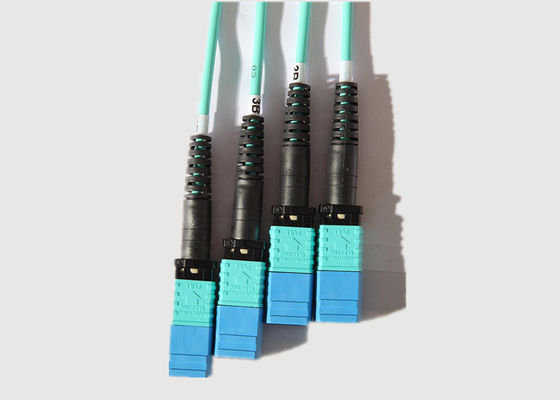

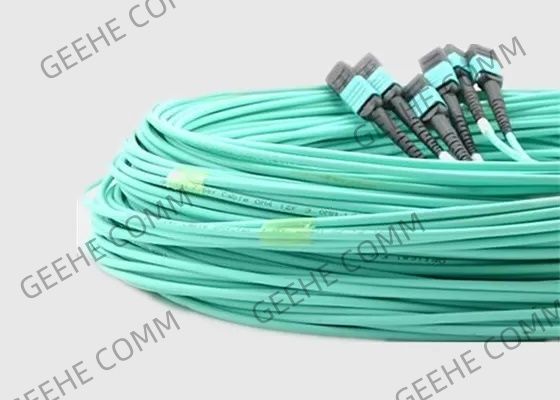

100G OM4 estándares10 Meter Pre-terminado MPO-MPO Multimodo 8-fibra de cables
Mpo al punto de venta del cable MPO:
* Tipo de pérdida de inserción disponible en Standard, Elite / Low Loss
* Número de fibras disponibles en 8, 12, 24, 48 núcleos
* Tipo de conector MTP/MPO disponible en: hombre, mujer, hombre a mujer
* Tipo de fibra disponible en SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Eliminar errores de terminación, tiempo de instalación mínimo
* Rendimiento optimizado - Elite MPO y conector premium discreto
* Pérdida de inserción reducida hasta en un 50%
* Disponible en modo único y multimodo (plano/redondo)
Principales características y ventajas:
* Fibras ópticas OM4, OM3 o monomodo de alta calidad
* Fibra insensible a la flexión: radio mínimo de flexión de 7,5 mm
* Disponible fibra de modo único y láser optimizada de 50 μm (10G)
*Fucción estándar de 2,0 mm para conectores de fibra única
* 100% de prueba de fábrica con datos de ensayo rastreables
Especificaciones y parámetros:
Rendimiento de la fibra óptica:
| Conector MPO | Estimado Sm | Baja pérdida Sm | En el caso de las | Baja pérdida | |
| Pérdida de inserción | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| El número máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥ 60 para el APC (Pantalla de 8 ángulos) |
≥ 20 para el PC | |||
| ≥ 50 para PC | ¿Qué quieres decir? | ||||
| Hombre/Mujer (dB) | Hombre: con alfileres, Mujer: sin alfileres | ||||
| Resistencia a la tracción (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibración (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parámetro geométrico de la cara extrema:
| Punto de trabajo | Especificaciones | ||||
| En el caso de los | En el caso de los | ||||
| RX(En el caso de los) | El año 2000 | ||||
| RY(En el caso de los) | Min 5 | ||||
| Altura de la fibra (nm) | Entre 1000 y 3500 | ||||
| Diferencia máxima, altura total (nm) | Maximo: 500 | ||||
| Diferencia máxima de altura ajustada (nm) | El máximo: 300 | ||||
| Ángulo del eje X (°) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y (°) | PC: -0.2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Encasillado de núcleo | No incluido | -100 ~ 200 | |||
Información sobre los pedidos:
| El MPO | - XX | - XX | - XX | - ¿ Qué? | - XX | - ¿ Qué? | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((de mujer a mujer)) MF: MPO/MPO (hombre a mujer) MM: MPO/MPO (de hombre a hombre) |
L: Baja pérdida B: pérdida estándar |
12Núcleo 1 × 12 48Núcleo 4×12 72:6×12 núcleo 96: núcleo 8×12 |
A: Tipo de transmisión TIA568 B: TIA568 Tipo inverso C: Tipo cruzado TIA568 |
5M hasta 50M |
|
| Tipo de género | Color de la carcasa | Las demás | Norma de pérdida de conector | Núcleos de fibra | Polaridad | Duración de la fibra |
Aplicación de cable MPO a MPO:
*Instalaciones en las instalaciones
*Interconexión para módulos de O/E
*Redes de tratamiento de datos
*Redes de telecomunicaciones
*Conexión óptica de los interruptores entre marcos
*Modo de transmisión asíncrono (ATM)
