Datos del producto:
|
| Nombre del modelo: | Cable de ruptura de fibra MPO a 12 x SC | Conector a: | Pestaña conec MTP Push Pull |
|---|---|---|---|
| Conector B: | SC UPC Simplex | Conteo de fibra: | 12 núcleo |
| Color de la chaqueta: | Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Longitud de onda: | 850/1300nm |
| Longitud de fibra: | el 1m, 3M, los 5m u OEM | Radius de curvatura mínimo: | 7.5 mm |
| Carga extensible de la instalación: | 100 N | Chaqueta: | Lszh/plenum |
| Resaltar: | Cable con varios modos de funcionamiento de la fibra de MPO,cable de la fibra del mpo 12 de 0.9m m,mpo de 0.9m m al cable del desbloqueo del sc |
||

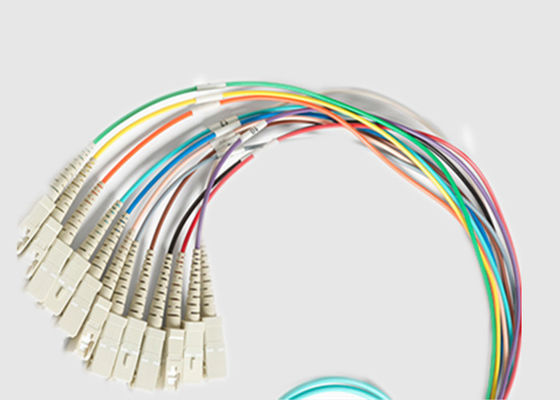

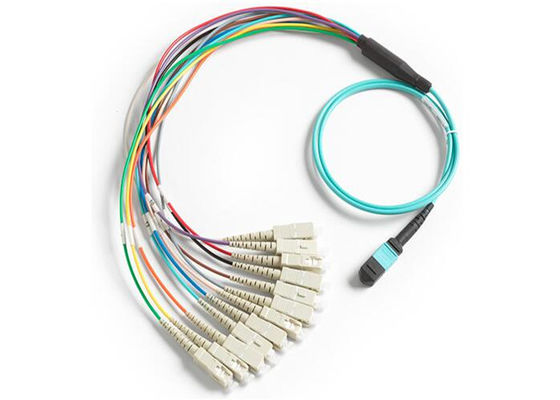

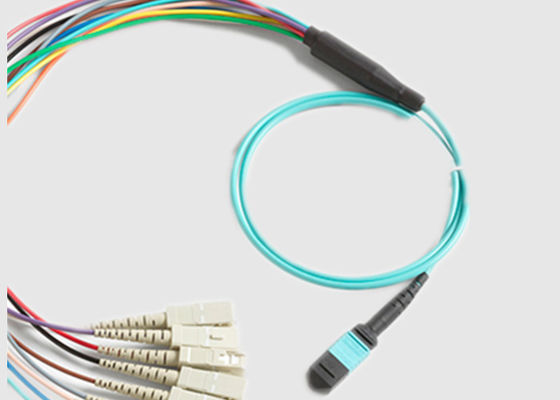

12 fibras de color 0.9 mm Mulit Modo MPO a 12 x SC Fibra de cable de salida
Información básica:
El cable MTP/MPO tipo A de fibra de ruptura, está listo para el despliegue en cualquier modo único 9/125 MTP/MPO o red de fibra estándar.Los cables de modo único 9/125 se utilizan mejor para cables largos y los conectores de empuje los mantienen firmemente en su lugar.
El cable de separación de fibra MTP/MPO también estará compuesto por un conector MTP/MPO en un extremo y 12 conectores APC de tipo simplex sc.Estos cables de escape son perfectos para cuando tienes espacio limitado y quieres convertir tu red de fibra estándar a una red MTP/MPO de alta densidad pero aún así quieres esa gran conexión de fibra,con muchos colores.
Características y beneficios:
Especificaciones y parámetros:
Función óptica del cable de fibra óptica MPO:
| Conector MPO | Estimado Sm | Baja pérdida Sm | En el caso de las | Baja pérdida | |
| Pérdida de inserción | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| El número máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥ 60 para el APC (Pantalla de 8 ángulos) |
≥ 20 para el PC | |||
| ≥ 50 para PC | ¿Qué quieres decir? | ||||
| Hombre/Mujer (dB) | Hombre: con alfileres, Mujer: sin alfileres | ||||
| Resistencia a la tracción (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibración (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parámetro geométrico de la cara extrema:
| Punto de trabajo | Especificaciones | ||||
| En el caso de los | En el caso de los | ||||
| RX(En el caso de los) | El año 2000 | ||||
| RY(En el caso de los) | Min 5 | ||||
| Altura de la fibra (nm) | Entre 1000 y 3500 | ||||
| Diferencia máxima, altura total (nm) | Maximo: 500 | ||||
| Diferencia máxima de altura ajustada (nm) | El máximo: 300 | ||||
| Ángulo del eje X (°) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y (°) | PC: -0.2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Encasillado de núcleo | No incluido | -100 ~ 200 | |||
Información sobre los pedidos:
| El MPO | - XX | - XX | - XX | - ¿ Qué? | - XX | - ¿ Qué? | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((de mujer a mujer)) MF: MPO/MPO (hombre a mujer) MM: MPO/MPO (de hombre a hombre) |
L: Baja pérdida B: pérdida estándar |
12Núcleo 1 × 12 48Núcleo 4×12 72:6×12 núcleo 96: núcleo 8×12 |
A: Tipo de transmisión TIA568 B: TIA568 Tipo inverso C: Tipo cruzado TIA568 |
5M hasta 50M |
|
| Tipo de género | Color de la carcasa | Las demás | Norma de pérdida de conector | Núcleos de fibra | Polaridad | Duración de la fibra |
Aplicación del cable de parches de fibra MPO:
El cumplimiento de las normas de Geehe:
