Datos del producto:
|
| Nombre del modelo: | Cable de ruptura de fibra 4 x 4 LC | Clase multimodo: | OM3 |
|---|---|---|---|
| Modo de fibra: | OM3 los 50/125μm | Tipo de conector: | MTP, MPO, MTP (élite), MPO (élite) |
| Color de la chaqueta: | Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Conector LC IL: | ≤0.2db |
| LC Connector RL: | ≥30dB | Radius de curvatura mínimo: | 7.5 mm |
| Distancia de Ethernet 10G: | 400m a 850 nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Cable a dos caras de la fibra de MPO,cable del mpo de 16F 100g,cable del desbloqueo del mpo 400G |
||

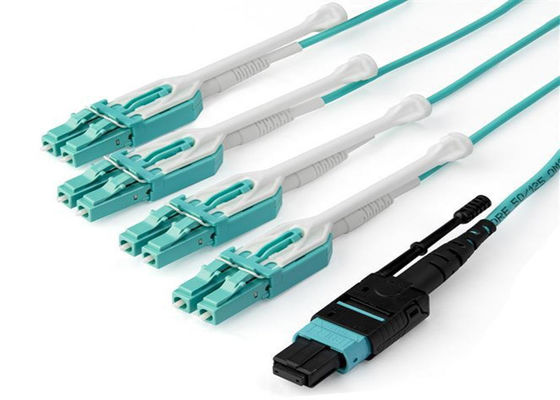

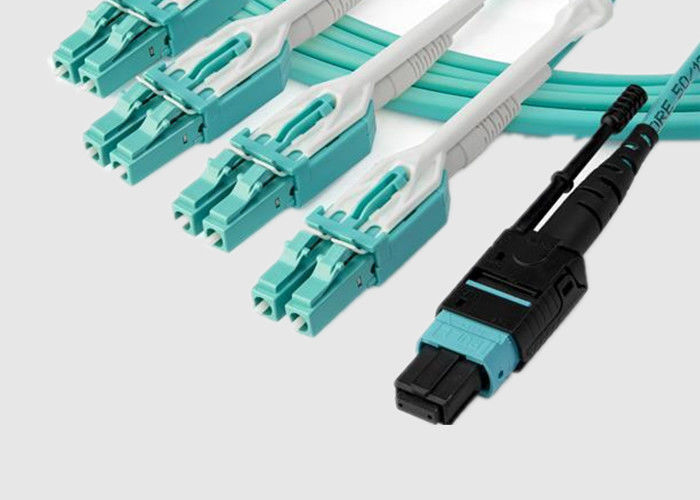

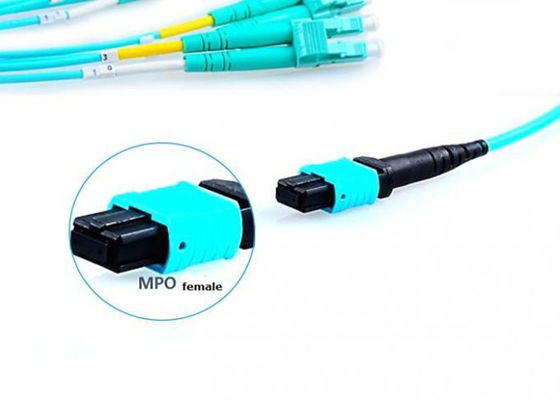

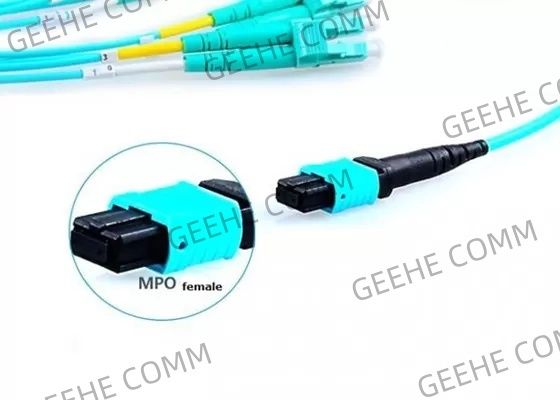

16F Alta densidad 100G 400G Duplex MPO a 4 x 4 LC Cables de salida de fibra
Información básica:
Este cable de fibra MPO de salida / ventilador está listo para su despliegue en cualquier red multimodo 50/125 MTP / MPO.
El MPO HD admite una gama más amplia de aplicaciones y soluciones de conectividad de alta densidad utilizadas en centros de datos y otras instalaciones,ya que permite más espacio para los conectores con una gestión mejorada del cable para mejorar la eficiencia de las operaciones de la red de datos.
Con una variedad de configuraciones disponibles, nuestro equipo personalizará cada una de ellas según sus requisitos específicos, asegurando la solución perfecta para sus aplicaciones de conectividad únicas.
Características y beneficios:
Especificaciones y parámetros:
16F MPO Rendimiento de fibra óptica:
| Conector MPO | Estimado Sm | Baja pérdida Sm | En el caso de las | Baja pérdida | |
| Pérdida de inserción | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| El número máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥ 60 para el APC (Pantalla de 8 ángulos) |
≥ 20 para el PC | |||
| ≥ 50 para PC | ¿Qué quieres decir? | ||||
| Hombre/Mujer (dB) | Hombre: con alfileres, Mujer: sin alfileres | ||||
| Resistencia a la tracción (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibración (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parámetro geométrico de la cara extrema:
| Punto de trabajo | Especificaciones | ||||
| En el caso de los | En el caso de los | ||||
| RX(En el caso de los) | El año 2000 | ||||
| RY(En el caso de los) | Min 5 | ||||
| Altura de la fibra (nm) | Entre 1000 y 3500 | ||||
| Diferencia máxima, altura total (nm) | Maximo: 500 | ||||
| Diferencia máxima de altura ajustada (nm) | El máximo: 300 | ||||
| Ángulo del eje X (°) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y (°) | PC: -0.2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Encasillado de núcleo | No incluido | -100 ~ 200 | |||
Información sobre los pedidos:
| El MPO | - XX | - XX | - XX | - ¿ Qué? | - XX | - ¿ Qué? | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((de mujer a mujer)) MF: MPO/MPO (hombre a mujer) MM: MPO/MPO (de hombre a hombre) |
L: Baja pérdida B: pérdida estándar |
12Núcleo 1 × 12 48Núcleo 4×12 72:6×12 núcleo 96: núcleo 8×12 |
A: Tipo de transmisión TIA568 B: TIA568 Tipo inverso C: Tipo cruzado TIA568 |
5M hasta 50M |
|
| Tipo de género | Color de la carcasa | Las demás | Norma de pérdida de conector | Núcleos de fibra | Polaridad | Duración de la fibra |
HD Aplicación de cable de salto pre-terminado:
El cumplimiento de las normas de Geehe:
