Datos del producto:
|
| Name modelo: | Casete con varios modos de funcionamiento de MTP/MPO | Modo de la fibra: | OM4 los 50/125μm |
|---|---|---|---|
| Cuenta de la fibra: | 24 fibras | Front Connector Type: | duplex de 12x LC |
| Tipo posterior del conector: | varón de 2x MPO-12 (fijado) | Pruebe la longitud de onda: | 850/1300nm |
| Longitud de la fibra: | el 1m, 3M, los 5m u OEM | Polaridad: | Mecanografíe A |
| distancia de Ethernet 10G: | los 400m en 850nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Casete con varios modos de funcionamiento de MTP,50/125 casete de MTP,Casete de OM3 MTP |
||

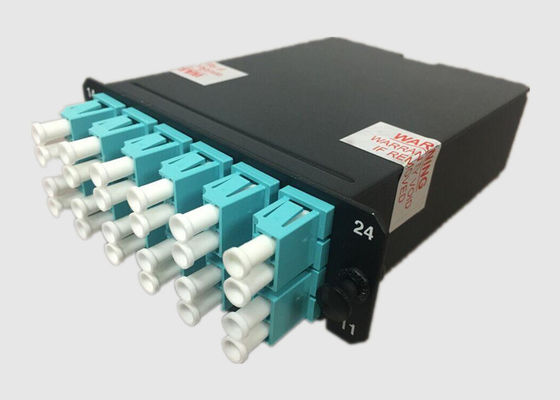

40Gb casete con varios modos de funcionamiento del duplex 50/125 MTP/MPO del paso OM3 2x MPO-12
Información básica:
El módulo del casete de la fibra óptica de MPO se diseña para la transición segura entre los conectores discretos de MPO y del LC. Es conveniente para el cableado de alta densidad de la placa madre y del centro de datos que ofrece ventajas excelentes en términos de tiempo de instalación y ahorro de espacio in situ.

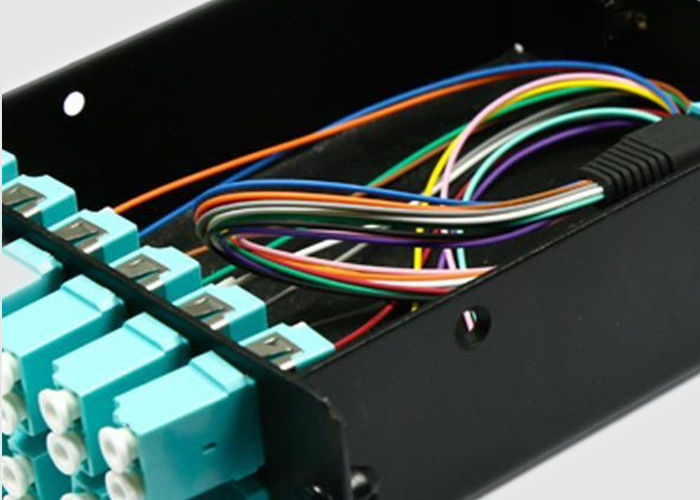

Este equipo del módulo del casete de la fibra óptica incluye MPO-12 pre-terminado 2x a 12x LC duplica 50/125 cable con varios modos de funcionamiento del arnés de la fibra óptica OM3, un adaptador de MPO en parte posterior, los adaptadores a dos caras de 12x LC en el frente y el módulo del casete que la fibra está encaminada y conectada dentro de ella.
Geehe ofrece componentes de la especialidad para ayudar a apoyar la encaminamiento y la gestión múltiples de cable de la dirección. Cada componente se puede estar dirigido en la dirección deseada para ofrecer un acercamiento organizado a la instalación de cable.
Features&Benefits:
Especificaciones y parámetro:
funcionamiento de la fibra óptica de 16F MPO:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) |
≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
MC-2xMPO/M-12xDLC-24OM3-A: Casete de la fibra óptica de MPO, varón de 2x MPO-12 al duplex de 12x LC/UPC, 24 fibras OM3 con varios modos de funcionamiento, tipo A, para arriba-llave dominante abajo
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) |
L: De pequeñas pérdidas B: Pérdida estándar |
base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 |
: Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 |
los 5M a los 50M |
|
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
Uso del casete de MPO:
Infraestructura de Datacenter
Red del almacén
40 emergentes y protocolos 100Gps
La óptica paralela
Sistema de cableado de la red de empresas
Conformidad de los estándares de Geehe:
Certificado de RoHS:
