Datos del producto:
|
| Nombre del modelo: | Cable de fribra óptica de MPO | Núcleo de fibra: | 4, 8,12, 16, 24, 48, 72, 96 tamaños de núcleos disponibles |
|---|---|---|---|
| Diámetro de fibra: | 2.0 mm | Tipo de conector: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, Opciones de conector FC/APC |
| Color de la chaqueta: | Beige/aqua/verde/amarillo, etc. | Materiales para chaquetas de fibra: | Canalización vertical (OFNR), pleno (OFNP), LSZH |
| Longitud de fibra: | 1m o como su solicitud | Tipo de fibra: | Modo único (OM3, OM4, OM5 son opcionales) |
| Longitud de onda: | 850 nm/1310nm/1550nm | Carga de tracción a largo plazo: | 50 N |
| Resaltar: | cable de fribra óptica del mpo de 2.0m m,cable de la fibra del 1m MPO,Cable de la fibra de la canalización vertical OFNR MPO |
||

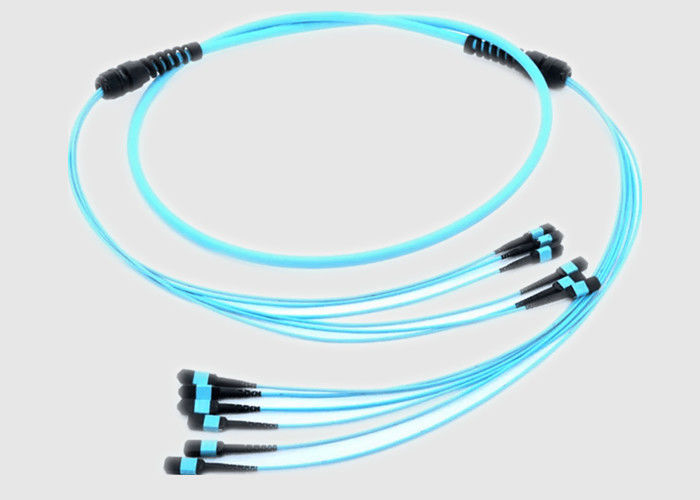

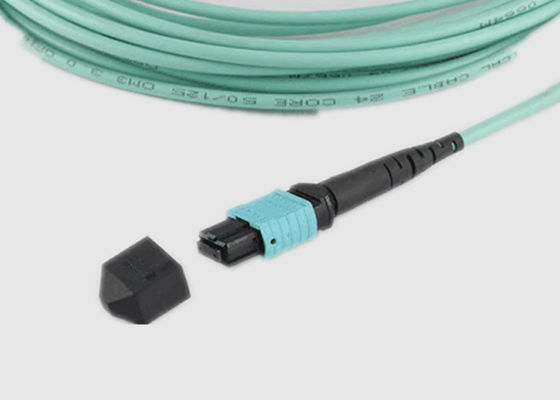

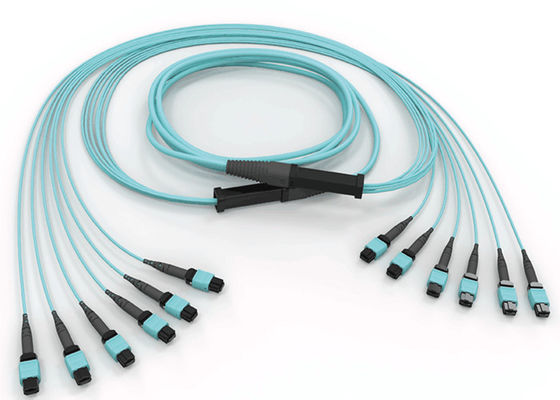

Cable de fibra óptica MPO Breakout de 12 núcleos OM3 monomodo estándar de 2,0 mm
Breve descripción:
* Opciones de 12 y 24 fibras disponibles
* Carcasa de conector estándar de la industria
* Cable de fibra óptica cortado a la medida
* Botas disponibles para capacidades adicionales de enrutamiento de fibra
* Ensambles de cables 100% probados en calidad antes del envío
* Opciones de baja pérdida disponibles
* Múltiples cintas apiladas dentro de una cubierta redonda
* Adaptadores de bucle disponibles
* Furcación estándar de 2,0 mm para conectores de fibra única
Características y beneficios principales:
* Carcasa de conector estándar de la industria
* Simplifica la implementación
* Compatible con otros cables preinstalados
* Cables de fibra preterminados de tronco de tubo suelto MTP/MPO
* Nuestro cable de fibra óptica está disponible en opciones de 4, 8, 12, 16 y 24 núcleos
* Cable de PVC resistente a la oxidación y la degradación
Especificaciones y parámetros:
Rendimiento de fibra óptica:
| Conector MPO | Estándar Sm | Baja pérdida Sm | Estándar Mm | Baja pérdida Mm | |
| Pérdida de inserción | Típica (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Máxima (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥60 para APC (Pulido en ángulo de 8) |
≥20 para PC | |||
| ≥50 para PC | — | ||||
| Macho/Hembra (dB) | Macho: con pines, Hembra: sin pines | ||||
| Resistencia a la tracción (dB) | ≤0.3 (máx. 66N) | ||||
| Vibración (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (dB) | ≤0.3 (-40~75℃, 21 ciclos) | ||||
Parámetro geométrico de la cara final:
| Artículo | Especificación | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altura de la fibra (nm) | 1000-3500 | ||||
| Altura máx. dif. total (nm) | MÁX.: 500 | ||||
| Altura máx. dif. ady. (nm) | MÁX.: 300 | ||||
| Ángulo del eje X ( °) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Inmersión del núcleo | N/A | -100 ~ 200 | |||
Información para pedidos:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a hembra) MF: MPO/MPO (macho a hembra) MM: MPO/MPO (macho a macho) |
L: Baja pérdida B: Pérdida estándar |
12: 1×12 núcleos 48: 4×12 núcleos 72: 6×12 núcleos 96: 8×12 núcleos |
A: Tipo TIA568 de paso B: Tipo inverso TIA568 C: Tipo cruzado TIA568 |
5M a 50M |
|
| Tipo de género | Color de la carcasa | Férula | Estándar de pérdida del conector | Núcleos de fibra | Polaridad | Longitud de la fibra |
Aplicación MPO a MTP:
* Cableado de sistemas de centros de datos
* Terminaciones MPO-MPO o MPO-Breakout
* Terminación de cabecera a una “columna vertebral” de fibra
* Terminación de sistemas de bastidores de fibra
* Sistema óptico de 40G y 100G, módulo QSFP
