Datos del producto:
|
| Name modelo: | Soporte fibroóptico de la pared del panel de remiendo | Estructura: | 19" estante montado |
|---|---|---|---|
| Material del estante: | Acero en frío, AL | Color del estante: | Negro, blanco, gris, u OEM |
| Altura: | 1U, 2U, 3U, 4U, 8U | Puertos: | 6, 12, 24, 48, 72, 96, 144 |
| Conector: | ST DEL SC LC FC | Grueso: | 0.8m m, 1.0m m, 1.2m m |
| Max. Fiber Cores: | 12 | Dimensiones (HxWxD): | 48.2×27.8×44m m |
| Resaltar: | 19 el panel de remiendo de fibra del SC de la pulgada 1U,19 el panel de remiendo de fibra del soporte de la pared de la pulgada 1U,el panel de remiendo de fibra portuario del sc 1U 24 |
||

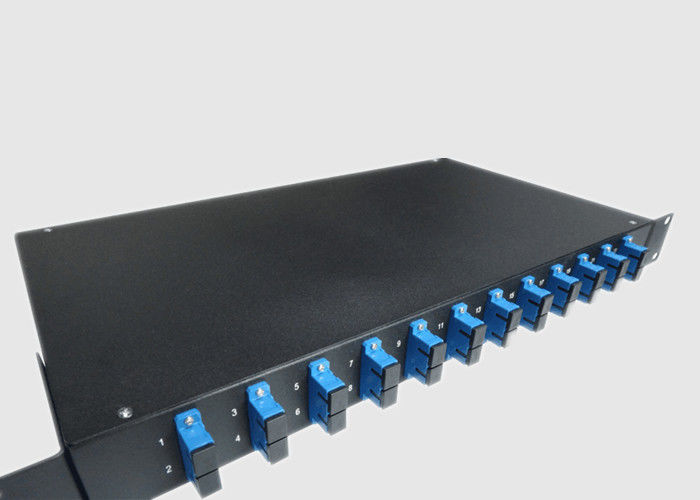

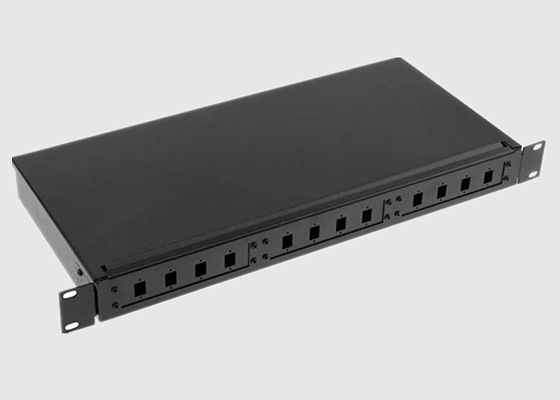

19 soporte fibroóptico portuario de la pared del panel de remiendo del conector 1U del SC de la pulgada 24
Información básica:
Las 19 pulgadas que resbalaban el panel de remiendo de la fibra óptica se han diseñado para facilitar la gestión interna de la fibra y también para maximizar densidad de la fibra en incrementos de la altura 1U, 2U, y 4U.

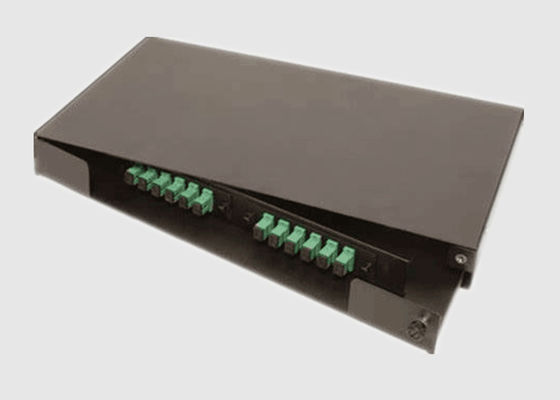

La bandeja de desplazamiento proporciona de fácil acceso al cableado de la fibra. El panel apoya en las configuraciones 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 en el simplex del SC, duplex del SC, ST/FC (D cortada), duplex del LC (huella a una cara) del SC, patio del LC (huella a dos caras del SC). Las versiones están disponibles con los recortes de MTP MPO en la parte posterior para el uso con los troncos pre-terminados de MTP/MPO, accesorios relacionados de la fibra y las coletas son opcionales.
Característica de Benefit& del soporte de la pared del panel de remiendo:
Uso del soporte de la pared del panel de remiendo:
Parámetros de Specificaiton&Technology:
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longitud de onda de funcionamiento (nanómetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Gama de longitud de onda portuaria (nanómetro) | 1310 ±40,1490 ±10 y 1550 ±40 | ||||||||||
| Pérdida de inserción @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidad (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanómetro (DB) | ≤0.3 | ||||||||||
| Energía entrada (mW) | 250max | ||||||||||
| Temperatura de funcionamiento (℃) | -40~+85℃ | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85℃ | ||||||||||
| Tipo de la fibra | Corning G657A1, los 900μm, 2m m, tubo flojo de 3m m | ||||||||||
| Dimensiones (L×W×H) (milímetros) | 100×80×10,141×115×18, a petición | ||||||||||
* el conector exclusivo de la especificación antedicha
Especificación del estante de 19 pulgadas:
| Estante de 19 pulgadas | LGX | ||||||||||
| Configuración | 1U | 2U | 1U | 2U | |||||||
| Dimensiones que embalan (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensiones de la instalación (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Información el ordenar:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Siga los requisitos de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga los requisitos de cliente |
los 25:250μM Fiber los 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: conecte no |
D: D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de la operación | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Tipo del conector | Dimensión | |||
Servicio de Wuhan Geehe:
1) Alta estabilidad ambiental
Pérdida de inserción baja, pérdida dependiente de la polarización baja, reflexión de espalda, y buena uniformidad
2) Estructura compacta
Tamaño pequeño, puede ser instalado directamente en una variedad de caja de la transferencia y apenas tomar poco espacio
3) Control de calidad estricto
Garantizamos que cada producto a las manos de clientes está conforme a normas de pruebas rigurosos
4) Alambre Rod de alta calidad
Alambre excelente del PVC, buena fuerza, y tenacidad, vida útil larga
