Datos del producto:
|
| Name modelo: | Soporte de estante de la fibra óptica con el adaptador | Estructura: | placa de acero en frío premio de 1.2m m |
|---|---|---|---|
| Material: | Cinc-plateado lamine la hoja de acero | Color del estante: | negro, blanco, gris |
| Altura: | 1U, 2U, 3U, 4U, 8U | Puertos: | 6, 12, 24, 48, 72, 96, 144 |
| Capacidad del conector: | 12 adaptadores del SC, el panel de remiendo de fibra de 12 LC/UPC | Manera de la instalación: | soporte de estante |
| Dimensiones (L×W×H) milímetro: | 1×32:141×115×18 | Característica: | A prueba de polvo impermeable |
| Resaltar: | El panel de remiendo de fibra óptica de LC/UPC,El panel de remiendo de fibra óptica de SC/UPC,El panel de remiendo de fibra del puerto de LC/UPC 12 |
||

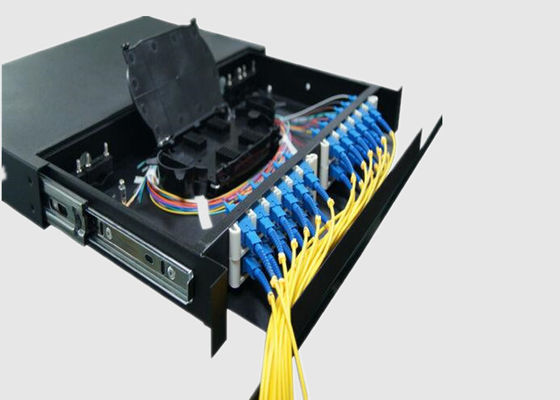

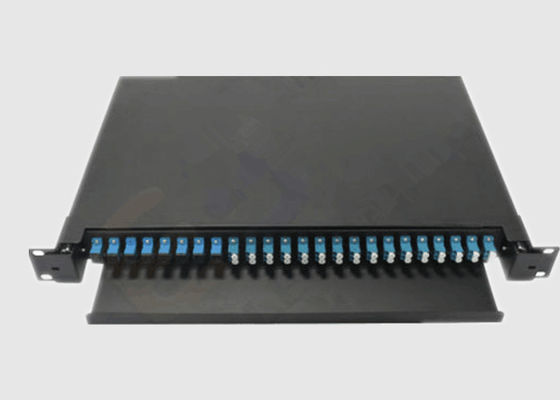

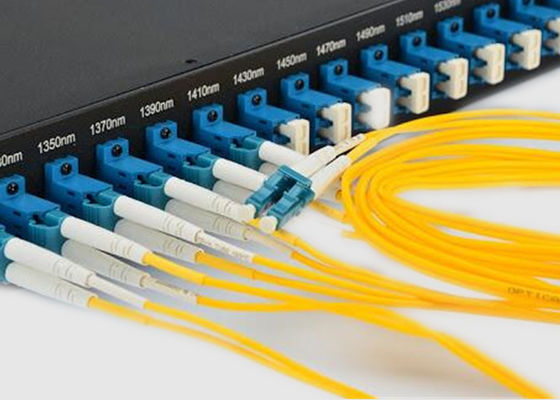

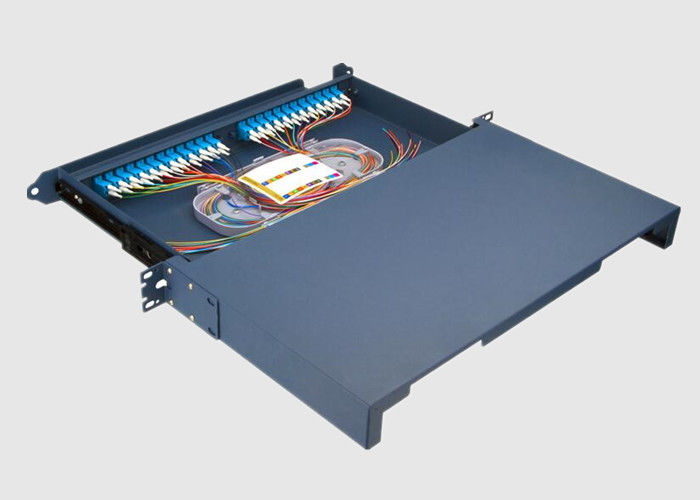

Las coletas de la fibra de SC/UPC LC/UPC Adapters&12 remiendan el panel para los cables de fribra óptica
Información básica:
Los paneles de desplazamiento de un soporte de estante ofrecen 12 puertos y vienen cargado con 12 adaptadores con varios modos de funcionamiento a dos caras del SC. Si usted tiene algunos remiendos a hacer inmediatamente, haga uso del equipo incluido de la gestión de la fibra, que tiene algunas mercancías esenciales tales como una glándula de cable de la PÁGINA 13,5, 1 puente del empalme, 8 clips del conejito, 24 filamentos de la fibra, y 1 etiqueta de advertencia.
Equipos cargados del panel de remiendo 1U con las coletas a partir de 6 puertos a 36 puertos en todos los tipos LC, LC APC, SC, SC APC, FC, FC APC, y ST y hasta 72 puertos del conector con LC o LC APC. equipos del panel de remiendo 2U con las coletas a partir de 6 puertos a 72 puertos en todos los tipos LC, LC APC, SC, SC APC, FC, FC APC, y ST y hasta 144 puertos del conector con LC o LC APC. Disponible en los 9/125μm unimodales, los 62.5/12μm con varios modos de funcionamiento, y los 50/125μm con varios modos de funcionamiento OM3.
El panel de remiendo Benefit& ofrece:
Uso del panel de remiendo:
Usos de FTTX, Datacenter y proyectos del LAN y de WAN.
Parámetros de Specificaiton&Technology:
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longitud de onda de funcionamiento (nanómetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Gama de longitud de onda portuaria (nanómetro) | 1310 ±40,1490 ±10 y 1550 ±40 | ||||||||||
| Pérdida de inserción @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidad (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanómetro (DB) | ≤0.3 | ||||||||||
| Energía entrada (mW) | 250max | ||||||||||
| Temperatura de funcionamiento (℃) | -40~+85℃ | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85℃ | ||||||||||
| Tipo de la fibra | Corning G657A1, los 900μm, 2m m, tubo flojo de 3m m | ||||||||||
| Dimensiones (L×W×H) (milímetros) | 100×80×10,141×115×18, a petición | ||||||||||
* el conector exclusivo de la especificación antedicha
Especificación del estante de 19 pulgadas:
| Estante de 19 pulgadas | LGX | ||||||||||
| Configuración | 1U | 2U | 1U | 2U | |||||||
| Dimensiones que embalan (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensiones de la instalación (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Información el ordenar:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Siga los requisitos de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga los requisitos de cliente |
los 25:250μM Fiber los 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: conecte no |
D: D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de la operación | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Tipo del conector | Dimensión | |||
Funcionamiento del panel de remiendo de fibra de la fábrica de Geehe:
