Datos del producto:
|
| Name modelo: | El panel de remiendo industrial de la fibra óptica | Estructura: | Acero en frío |
|---|---|---|---|
| entrada del cable: | agujeros de la glándula de 2x25m m, agujeros de la glándula de 2x20m m | Color del estante: | Negro, blanco, gris, u OEM |
| Altura: | 1U, 2U, 3U, 4U, 8U | Puertos: | 6, 12, 24, 48, 72, 96, 144 |
| Montaje de la gama de ajuste: | 50m m | Base de la fibra: | 12-24 fibras, MPO a la coleta de la fibra del Lc |
| Peso: | 2.9kgs | dimensiones 1U (Hxwxd): | 48.2×27.8×44m m |
| Resaltar: | OM3 MPO al panel de remiendo del LC,24 MPO portuarios al panel de remiendo del LC,4U MPO al panel de remiendo del LC |
||

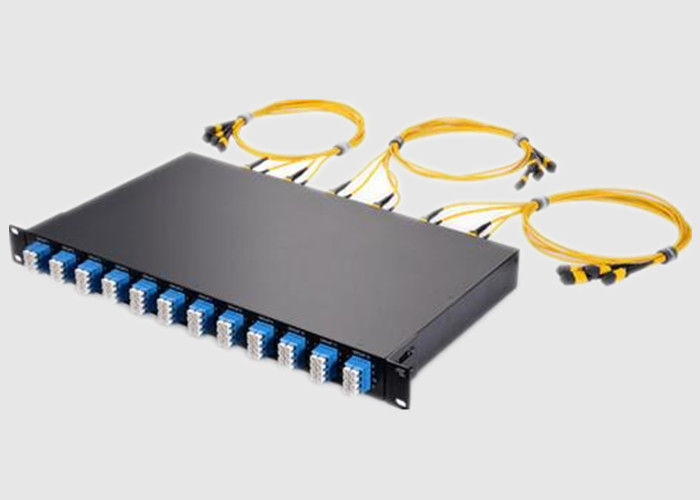

OM3 MPO al panel de remiendo industrial de la fibra óptica de las telecomunicaciones de las coletas de la fibra del LC 24
Información básica:

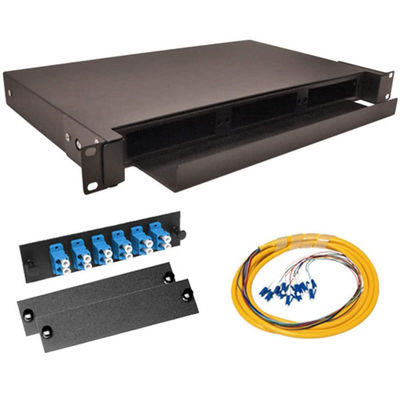

Equipos cargados del panel de remiendo 1U con las coletas a partir de 6 puertos a 36 puertos en todos los tipos LC, LC APC, SC, SC APC, FC, FC APC, y ST y hasta 72 puertos del conector con LC o LC APC. equipos del panel de remiendo 2U con las coletas a partir de 6 puertos a 72 puertos en todos los tipos LC, LC APC, SC, SC APC, FC, FC APC, y ST y hasta 144 puertos del conector con LC o LC APC.

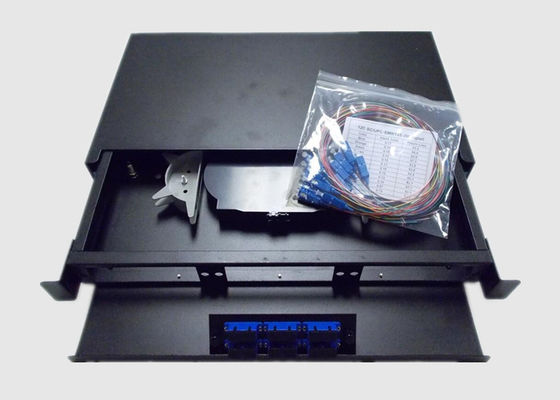

Todos los equipos incluyen 1 RU Fiber Patch Panel (o 2 RU Fiber Patch Panel) cargados con las placas de adaptador para los conectores de sus bandejas de la opción y del empalme para caber sus necesidades de la cuenta de la fibra, así como las coletas de la fibra óptica. Todas las ranuras inusitadas en el panel de remiendo se cargan con los espacios en blanco para proteger el interior del panel.
Podemos satisfacer sus requisitos para la flexibilidad máxima y terminaciones de alta densidad con los gabinetes montados en rack de la fibra de Black Box.
Característica de Benefit& del soporte de la pared del panel de remiendo:
Uso del soporte de la pared del panel de remiendo:
Redes de telecomunicaciones
FTTH, LAN, WAN, redes de CATV
Terminación activa del dispositivo
Sistema de EDFA/WDM
Parámetros de Specificaiton&Technology:
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longitud de onda de funcionamiento (nanómetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Gama de longitud de onda portuaria (nanómetro) | 1310 ±40,1490 ±10 y 1550 ±40 | ||||||||||
| Pérdida de inserción @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidad (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanómetro (DB) | ≤0.3 | ||||||||||
| Energía entrada (mW) | 250max | ||||||||||
| Temperatura de funcionamiento (℃) | -40~+85℃ | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85℃ | ||||||||||
| Tipo de la fibra | Corning G657A1, los 900μm, 2m m, tubo flojo de 3m m | ||||||||||
| Dimensiones (L×W×H) (milímetros) | 100×80×10,141×115×18, a petición | ||||||||||
* el conector exclusivo de la especificación antedicha
Especificación del estante de 19 pulgadas:
| Estante de 19 pulgadas | LGX | ||||||||||
| Configuración | 1U | 2U | 1U | 2U | |||||||
| Dimensiones que embalan (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensiones de la instalación (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Información el ordenar:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Siga los requisitos de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga los requisitos de cliente |
los 25:250μM Fiber los 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: conecte no |
D: D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de la operación | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Tipo del conector | Dimensión | |||
Servicio de Wuhan Geehe:
1) Alta estabilidad ambiental
Pérdida de inserción baja, pérdida dependiente de la polarización baja, reflexión de espalda, y buena uniformidad
2) Estructura compacta
Tamaño pequeño, puede ser instalado directamente en una variedad de caja de la transferencia y apenas tomar poco espacio
3) Control de calidad estricto
Garantizamos que cada producto a las manos de clientes está conforme a normas de pruebas rigurosos
4) Entrega rápida
Con los trabajadores expertos y estables, todo el volumen de ventas de la orden está rápidamente que los competidores
5) Auditoría de la fábrica
Cooperamos con marcas famosas y los clientes japoneses, con 15 años de experiencia de la inspección de fábrica y ser familiares con el conjunto examinan proceso por el SGS.
