Datos del producto:
|
| Nombre del modelo: | 1 × 4 divisores ópticos pasivos | Estilo del paquete: | Módulo ABS |
|---|---|---|---|
| Tipo de configuración: | 2 por 4 | Tipo de fibra: | G652D, G657A1, fibra G657A2 |

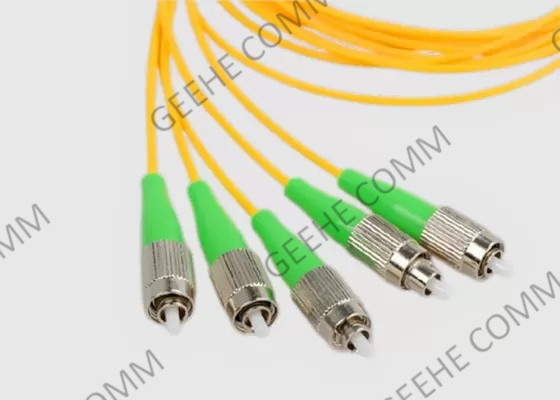

| Tipo de conector: | FC/APC | Diámetro de la fibra de la entrada-salida: | 2.0 mm |
| Duración de la fibra de entrada/salida: | 1.5m | Ratio de división: | 50/50 fractura (uniforme) |
| Longitud de onda portuaria: | 1260 - 1650nm | Marcaciones de fibra óptica: | - Blanco, salida - gris entrada, blanco, rojo, negro |
| Resaltar: | Divisor óptico unimodal de FC UPC,Divisor 1×4 de la fibra óptica de la caja del ABS,Divisor 1×4 de la fibra óptica de FTTH |
||

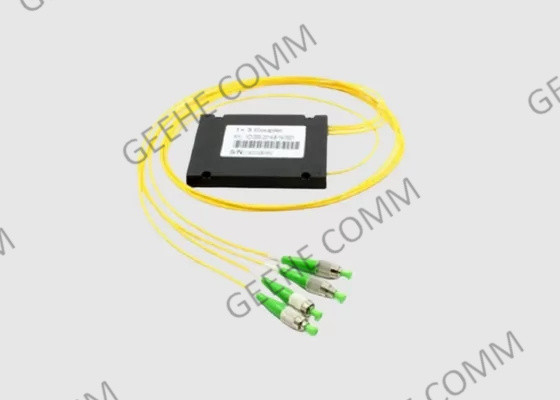

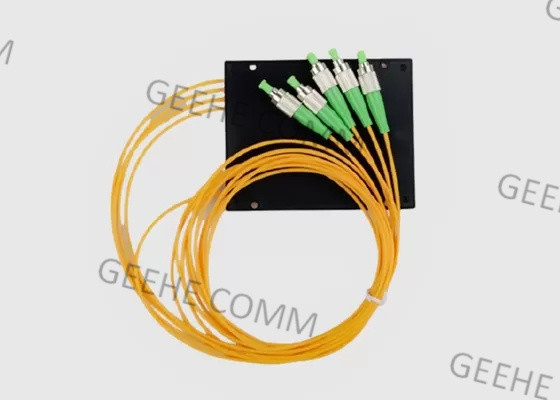

FC UPC caja ABS de modo único CATV FTTH Splitter Fibra óptica 1 × 4
Información básica
Los divisores de fibra son como amplificadores de distribución, en el sentido de que escupirán una señal entrante en múltiples caminos idénticos.Estos son dispositivos pasivos y no requieren energía y a diferencia de los amplificadores de distribución eléctrica estos no aumentan la intensidad de la señal, de hecho, hacen lo contrario, la potencia de la señal entrante se divide en las salidas, lo que resulta en una reducción de la intensidad de la señal.
PLC - Planar Lightwave Circuit Se utiliza para dividir las señales ópticas en múltiples puertos.El número de puertos de salida se personaliza por solicitud del clienteEl acoplador FBT admite una amplia gama de longitudes de onda continuas y se aplica solo a SMF.
Modulo ABS PLC Características y ventajas:
Aplicación y norma:
Especificación y parámetros
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Duración de onda de funcionamientonm) | 1260 a 1650 | ||||||||||
| Rango de longitud de onda del puerto (nm) | 1310 ± 20,1490 ± 10 y 1550 ± 20 | ||||||||||
| Pérdida de inserción@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidad(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLSe aplicará el método siguiente: | ≤ 03 | ||||||||||
| Pérdida de retorno @ 1310/1551 nm | ≤ 55 años | ||||||||||
| Potencia de entrada(mW) | 250 máximo | ||||||||||
| Temperatura de funcionamiento(°C) | -40 ~ +85°C | ||||||||||
| Temperatura de almacenamiento(°C) | -40 ~ +85°C | ||||||||||
| Tipo de fibra |
Se trata de una serie de productos que se utilizan para la fabricación de productos químicos. |
||||||||||
Las dimensiones del paquete ABS:
| Se aplicarán las siguientes medidas: | Puerto | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Información sobre los pedidos:
| El PLC- | - ¿Qué quieres decir? | ¿ Qué es eso? | - ¿Qué quieres decir? | ¿ Qué es? | EE | ¿Qué es eso? | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 2 = 2,0 mm de chaqueta La chaqueta de 3 = 3,0 mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | 2 = 2,0 mm de chaqueta La chaqueta de 3 = 3,0 mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | |
| Configuración | Tipo de fibra de entrada | Duración de la fibra de entrada | Duración de la fibra de salida | Duración de la fibra de salida | Conector de entrada | Conector de salida |
El paquete de separación ABS PLC:
El servicio de comunicaciones de Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, reflexión de la espalda baja y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de caja de transferencia y sólo ocupar poco espacio
3) Estricto control de calidad
Garantizamos que cada producto en las manos de los clientes está sujeto a estrictas normas de prueba
4) Auditoría de la fábrica
Cooperamos con marcas famosas y clientes japoneses, con 15 años de experiencia en inspección de fábrica y estar familiarizado con todo el proceso de inspección por SGS
5) Equipo joven
Los equipos de ventas son chicos y chicas de los 90, ellos con la energía y pasión para su trabajo y servicio bien para cada cliente.
