Datos del producto:
|
| Nombre del modelo: | Dispersor óptico pasivo de PLC | Tipo de fibra: | G657A o G652D |
|---|---|---|---|
| Modos de fibra: | SM, MILÍMETRO | Ratio que parte: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| Largura de onda de funcionamiento: | 1260 a 1650 Nm | Color: | Blanco y colorido |
| Duración de la fibra: | Length1M modificado para requisitos particulares, el 1.5M, los 2M, los 2.5M, aduana | Conector: | LC/UPC |
| longitud de onda: | 1310-1550nm | Paquete: | Tubo de acero, ABS Black Box |
| Resaltar: | divisor óptico del PLC de 2x4 Blockless,Divisor óptico pasivo del PLC de FTTH,Divisor óptico bajo del PLC de la pérdida de inserción |
||

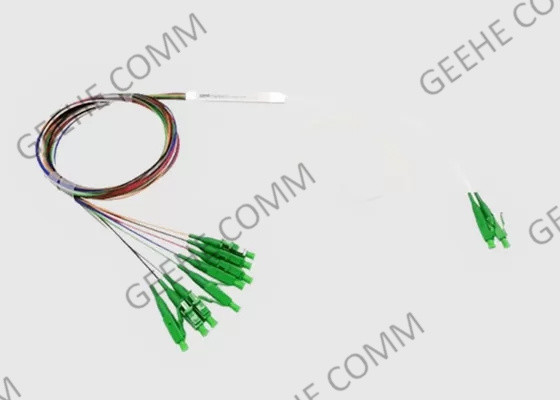

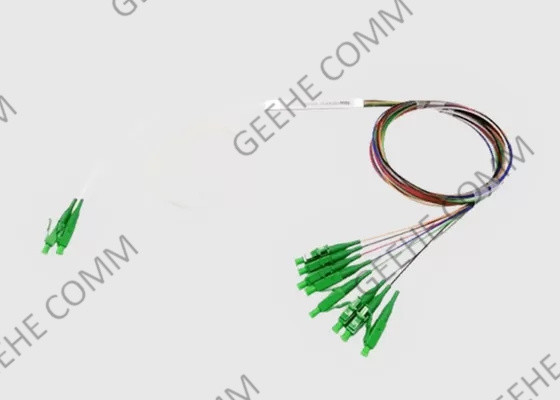

Pérdida de inserción de FTTH 2x4 divididor de PLC óptico pasivo sin bloque
Información básica del divisor óptico:
Los divisores ópticos planos (PLC) son componentes de fibra óptica pasiva, que proporcionan la división de potencia de la señal óptica de entrada.chip de división de potenciaLas tres partes deben ensamblarse con una precisión muy alta para garantizar los mejores parámetros de transmisión posibles:una baja pérdida de inserción por cada canal (IL mínima con retraso respecto a los valores teóricos), pérdida de rendimiento alta,alta uniformidad de los parámetros de transmisión para todos los canales en el rango de longitudes de onda de 1260 a 1650 nm (por lo tanto, se prevé que los parámetros de transmisión sean independientes de la longitud de onda), para temperaturas de -40°C a +85°C y para todos los estados de polarización de la señal óptica transmitida.
Los divisores ópticos son necesarios para la transición de señales ópticas a más suscriptores.Los tipos más comunes de divisores son PLC (divisiones que están grabadas en una oblea) y fusionadas (fibras entrelazadas)Los divisores ópticos dividen una señal simétricamente y se utilizan a menudo en redes FTTx y PON.
Características y ventajas del separador óptico:
Aplicación y norma:
Especificación y parámetros
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Duración de onda de funcionamientonm) | 1260 a 1650 | ||||||||||
| Rango de longitud de onda del puerto (nm) | 1310 ± 20,1490 ± 10 y 1550 ± 20 | ||||||||||
| Pérdida de inserción@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidad(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDLSe aplicará el método siguiente: | ≤ 03 | ||||||||||
| Pérdida de retorno @ 1310/1551 nm | ≤ 55 años | ||||||||||
| Potencia de entrada(mW) | 250 máximo | ||||||||||
| Temperatura de funcionamiento(°C) | -40 ~ +85°C | ||||||||||
| Temperatura de almacenamiento(°C) | -40 ~ +85°C | ||||||||||
| Tipo de fibra | Se trata de una serie de productos que se utilizan para la fabricación de productos químicos. | ||||||||||
Las dimensiones del paquete de divisores ópticos:
| Se trata de un sistema de control de las emisiones de gases de escape. | Puerto | ||||
| 60x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
Información sobre los pedidos:
| PLC | Se trata de: | B. El trabajo | CC | D | EE | FF | GG |
| 104 = 1x4 108 = 1x8... 164 = 1x64 204 = 2x4... 232 = 2x32 | 1=900 μm sueltos | 05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | 1=900 μm sueltos | 05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sin conector | |
| Configuración | Tipo de fibra de entrada | Duración de la fibra de entrada | Duración de la fibra de salida | Fibra de salida | Conector de entrada | Conector de salida |
Envío de divisores ópticos:
Podemos enviar a prácticamente cualquier dirección del mundo. Tenga en cuenta que hay restricciones para algunos productos, y algunos productos no se pueden enviar a destinos internacionales.
Cuando realice un pedido, estimaremos las fechas de envío y entrega para usted en función de la disponibilidad de sus artículos y las opciones de envío que elija.Dependiendo del proveedor de envío que elija.
Tenga en cuenta también que las tarifas de envío para muchos artículos que vendemos están basadas en el peso. El peso de cualquier artículo se puede encontrar en su página de detalles.,todos los pesos serán redondeados a la siguiente libra completa.
Línea de producción de divisores ópticos de la fábrica Geehe:
