Datos del producto:
|
| Name modelo: | MPO al cable a dos caras del desbloqueo de la fibra de 4x LC | Modo de la fibra: | OM3 (50/125) |
|---|---|---|---|
| Diámetro del cable: | 3.0M M | Tipo del conector: | MPO femenino - duplex del LC |
| Color de la chaqueta: | Magenta/beige/aguamarina/verde/amarillo, rojo, etc | Longitud de onda: | 850/1300nm |
| Longitud de la fibra: | el 1m, 3M, los 5m u OEM | Radio de curva mínimo: | 7.5m m |
| Instalación de tracción: | 100 N | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | MPO al cable a dos caras del desbloqueo de la fibra de 4x LC,8 cable del desbloqueo de la fibra de la fibra OM3 |
||
Hembra de MPO conector unimodal masculino de la fibra óptica de MPO al 9/125 MPO para la red
Descripción rápida:
* 1-864 montajes de cable pre-terminados están disponibles
* puede ser diseñado con los tipos siguientes de la fibra: SM, curva SM insensible; los 62.5µm MILÍMETRO; laser de los 50µm (OM2) y de los 50µm optimizado (OM3/OM4)
* asambleas de la cinta de 12F/8F MPO disponibles que facilitan la terminación rápida y fácil de las fibras de la cinta para las soluciones 1G/10G/40G/100G
* opciones adaptables de la terminación y del cable disponibles
* disponible con el conector flexible del MPO de Sumitomo, que permite el cambio del género y de la polaridad en el campo así como las operaciones de vaivén.
* canalización vertical, pleno, y opciones de LSZH disponibles
* todas las configuraciones del conector del estándar industrial pueden ser especificadas

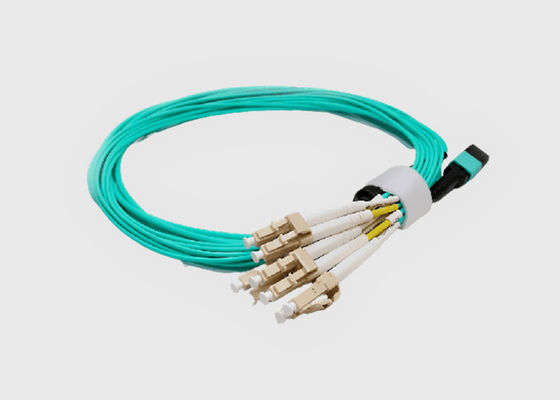

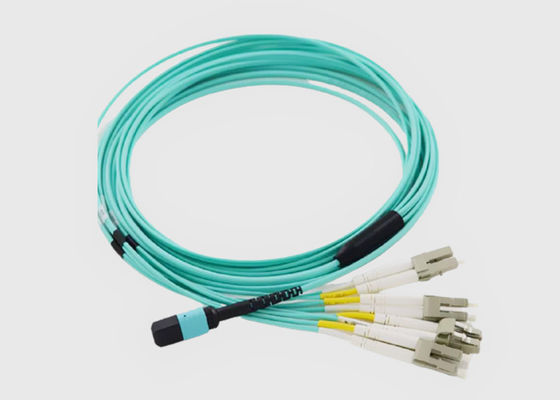

El MF-MPO/F-4xDLC-OM3-x M-B-LS de Geehe es fábrica pre-terminó MPO 4xLC al cable del desbloqueo del duplex 50/125 10G OM3, ofreciendo el usuario la ventaja de la calidad constante, una instalación mucho más rápida, y a una gestión de cable más simple. Este cable del desbloqueo de MPO se comprende de un conector hembra de MPO y de los conectores a dos caras de la fibra 4xLC en el otro extremo. Los cables del arnés de MPO utilizan 8 fibras de la base OM3 para transmitir completamente 40Gbps. 4 fibras en cada dirección que transmite en 10Gbps. El cable del arnés de la fibra óptica se ajusta a la polaridad del método B (Cross-Connect), y el conector de MTP está disponible a petición. Este OM3 MPO al cable a dos caras del arnés 4xLC es conveniente para el uso en 100G QSFP28 SR4 al SENIOR de 25G SFP28, o 40G QSFP SR4 a la interconexión del transmisor-receptor del SENIOR de 10G SFP+.
Cable óptico Features&Benefits de MPO:
Especificaciones y parámetro:
Funcionamiento óptico del cable de la fibra de MPO:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) |
≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) |
L: De pequeñas pérdidas B: Pérdida estándar |
base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 |
: Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 |
los 5M a los 50M |
|
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
Información el ordenar de la herencia del LC:
| Extremo del conector | Modo | Configuración del cable | Color del cable | Diámetro del cable | Longitud de cable (m) | ||||
| LC al LC | 9 | OS1/OS2 | D | Duplex | Y | Amarillo | 2.4m m | 1 | |
| 7A1 | G.657A1 | Dr | Canalización vertical a dos caras | Aguamarina | 3.0m m | 2 | |||
| 7A2 | G.657A2 | DP | Pleno a dos caras | P | Púrpura | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Uso del cordón de remiendo de la fibra de MPO:
Conformidad de los estándares de Geehe:
