Datos del producto:
|
| Name modelo: | Cable del desbloqueo de la fibra de los módulos MTP/MPO del casete | Modo de la fibra: | Μm OS2 9/125 |
|---|---|---|---|
| Cuenta de la fibra: | FIBRA 12 | Front Connector Type: | duplex de 6 x LC |
| Tipo posterior del conector: | 1 varón de x MPO-12 (fijado) | Pruebe la longitud de onda: | 850/1300nm |
| Longitud de la fibra: | el 1m, 3M, los 5m u OEM | Polaridad: | Mecanografíe A |
| distancia de Ethernet 10G: | los 400m en 850nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Casete del cable del desbloqueo de la fibra de MPO,el panel de remiendo del casete de Mpo del duplex 6xLC,12 fibra Mpo al casete del Lc |
||

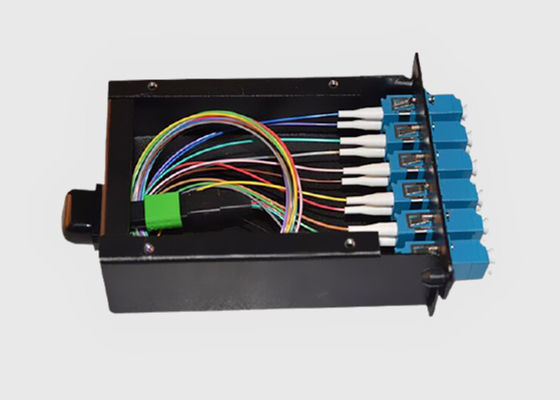

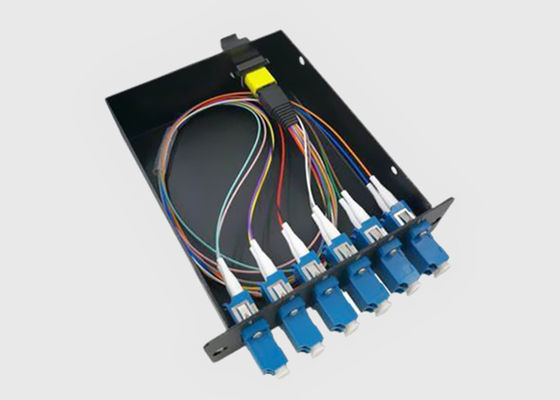

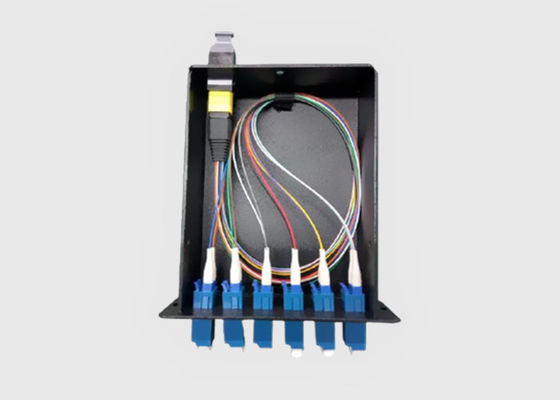

La fibra 12 instaló previamente 6 el cable a dos caras del desbloqueo de la fibra de los adaptadores MTP/MPO del LC
Información básica:
Nuestros casetes de 10GB OM4 MPO con 12 conectores del LC se fabrican con alta densidad, el ahorro de espacio pre-terminó, y probó MPO a los cables del desbloqueo del LC diseñados para los centros de datos, las redes del almacenamiento, y las redes de área local con el entrenamiento mínimo. Se utilizan para interconectar las espinas dorsales de MPO/MTP con los cordones de remiendo del LC. Disponible en OM1 con varios modos de funcionamiento (62.5/125), OM3/OM4 (50/125), y OS2 unimodal (9/125).
Denuncia a TIA/EIA-568-C.3 e ISO/IEC 11801 e IEC-61754-7 y EIA/TIA-604-5 - MTP/MPO.
Features&Benefits:
Módulos de alta densidad del casete del fácil-enchufe
-- Fibra hasta 96 por 1U, fibra de los soportes 384 por el panel de remiendo montado en rack 4U
solución de cableado del Enchufe-y-juego MTP/MPO
-- Flexible para la integración con el panel del remiendo montado en rack de Optec
Facilidad de la instalación y de la buena rastreabilidad
-- Etiqueta del canal y etiqueta de los datos impresa con el valor de la pérdida de inserción para cada puerto
Funcionamiento calificado más allá de estándares de TIA/EIA y del IEC
-- Instalado previamente con fábrica-terminado y la fábrica probó MTP/MPO al montaje del hydra del LC
Simple utilizar, instalación conveniente
-- Instalado previamente con los adaptadores de la fibra MTP/MPO en la parte posterior y los adaptadores del LC en el panel de delante
Eliminación de las terminaciones del campo
-- Reduce coste laboral y mejora manejabilidad de cableado
Especificaciones y parámetro:
funcionamiento de la fibra óptica de 16F MPO:
| Conector de MPO | SM estándar | SM de pequeñas pérdidas | Milímetro estándar | Milímetro de pequeñas pérdidas | |
| Pérdida de inserción | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Pérdida de vuelta (DB) | ≥60 para APC (pulimento de 8 ángulos) |
≥20 para la PC | |||
| ≥50 para la PC | — | ||||
| Masculino/femenino (DB) | Varón: con los pernos, femeninos: sin los pernos | ||||
| Resistencia a la tensión (DB) | ≤0.3 (66N máximo) | ||||
| Vibración (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo termal (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parámetro geométrico de la fin-cara:
| Artículo | Espec. | ||||
| SM | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relais (milímetro) | MINUTO 5 | ||||
| Altura de la fibra (nanómetro) | 1000-3500 | ||||
| Diferencia del máximo. Altura toda (nanómetro) | Max: 500 | ||||
| Diferencia del máximo. Ajuste de la altura (nanómetro) | Max: 300 | ||||
| Ángulo de X-AXIS (°) | -0,2 ~ 0,2 | ||||
| Ángulo de Y-AXIS (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Inmersión de la base | N/A | -100 ~ 200 | |||
Información el ordenar:
MC-2xMPO/M-12xDLC-24OM3-A: Casete de la fibra óptica de MPO, varón de 2x MPO-12 al duplex de 12x LC/UPC, 24 fibras OM3 con varios modos de funcionamiento, tipo A, para arriba-llave dominante abajo
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a la hembra) Frecuencia intermedia: MPO/MPO (varón a una hembra) Milímetro: MPO/MPO (varón a masculino) |
L: De pequeñas pérdidas B: Pérdida estándar |
base 12:1×12 base 48:4×12 base 72:6×12 base 96:8×12 |
: Por-tipo TIA568 B: Tipo del revés TIA568 C: Cruz-tipo TIA568 |
los 5M a los 50M |
|
| Tipo del género | Vivienda de color | Virola | Estándar de la pérdida del conector | Corazones de la fibra | Polaridad | Longitud de la fibra |
Uso del casete de MPO:
Conformidad de los estándares de Geehe:
Certificado de RoHS:
