Datos del producto:
|
| Nombre del modelo: | 12 × LC Duplex Fiber Optic Exchange Cassette | Modo de fibra: | OS2 9/125 μm |
|---|---|---|---|
| Conteo de fibra: | 24 fibra | Front Connector Type: | 12 x lc dúplex |
| Tipo de conector trasero: | 1 x MPO-24 macho (fijado) | Longitud de onda de prueba: | 850/1300nm |
| Longitud de fibra: | el 1m, 3M, los 5m u OEM | polaridad: | Escribe |
| Distancia de Ethernet 10G: | 400m a 850 nm | distancia de Ethernet 40/100G: | el 150m en 850nm |
| Resaltar: | Casete del intercambio de la fibra óptica 12×LC,Casete a dos caras del panel de remiendo de fibra 12×LC,Casete del panel de remiendo de fibra de MPO 12×LC |
||

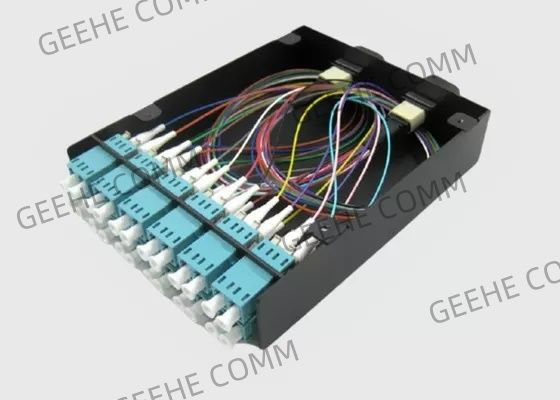

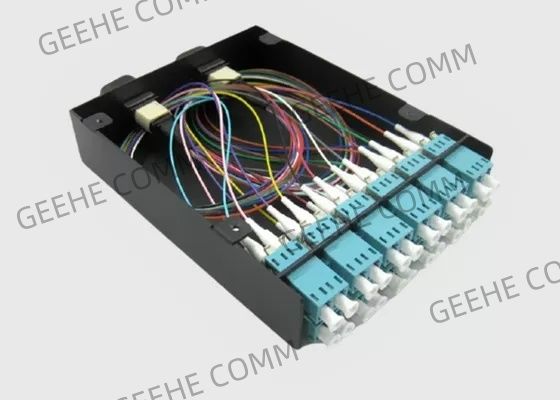

Cassette de ruptura de fibra MTP/MPO 12×LC Dúplex Fibra Óptica EXchange
Información básica:
El cassette eXchange de fibra óptica MPO acepta todo tipo de cableado para eliminar las bandejas de empalme y terminar los cables en cassettes de forma rápida, segura y elegante. El cuerpo de ABS blanco ofrece una excelente visibilidad para los colores de la fibra y la lanzadera de empalme extraíble hace que la instalación sea mucho más conveniente. El cassette eXchange cuenta con orificios para montaje en pared en el cuerpo, lo que permite al usuario montarlo en cualquier lugar.
Además de aceptar todos los tipos de cable (incluidos los tubos de fibra soplada por aire), los puntos de entrada también funcionan como puertos adaptadores MPO, lo que brinda la flexibilidad de convertir el cassette en un cassette MPO. Los adaptadores LC tienen obturadores y la placa frontal se puede quitar incluso después de la instalación en un panel de conexión, lo que permite una fácil limpieza o reparación de los conectores internos.
Características y beneficios:
–Diseño plug and play para una instalación rápida y sencilla
–Material PC+ABS para garantizar un peso ligero y un buen rendimiento de sellado, lo suficientemente resistente
–No se necesitan herramientas para ensamblar el módulo
–Buena apariencia, reducción de costos para grandes lotes
–Terminado en fábrica y 100% probado para garantizar el rendimiento y la fiabilidad
–Diseño adecuado para garantizar el radio de curvatura y en tamaño pequeño
–Tiene espacio para etiquetado, con 12 adaptadores dúplex LC
Especificaciones y parámetros:
16F Rendimiento de fibra óptica MPO:
| Conector MPO | Estándar Sm | Baja pérdida Sm | Estándar Mm | Baja pérdida Mm | |
| Pérdida de inserción | Típico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥60 para APC (Pulido en ángulo de 8) |
≥20 para PC | |||
| ≥50 para PC | — | ||||
| Macho/Hembra (dB) | Macho: con pines, Hembra: sin pines | ||||
| Resistencia a la tracción (dB) | ≤0.3 (máx. 66N) | ||||
| Vibración (dB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (dB) | ≤0.3 (-40~75℃, 21 ciclos) | ||||
Parámetro geométrico de la cara final:
| Artículo | Especificación | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altura de la fibra (nm) | 1000-3500 | ||||
| Altura máx. dif. total (nm) | MÁX.: 500 | ||||
| Altura máx. dif. adj. (nm) | MÁX.: 300 | ||||
| Ángulo del eje X ( °) | -0.2 ~ 0.2 | ||||
| Ángulo del eje Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Inmersión del núcleo | N/A | -100 ~ 200 | |||
Información para pedidos:
MC-2xMPO/M-12xDLC-24OM3-A: Cassette de fibra óptica MPO, 2x MPO-12 Macho a 12x LC/UPC Dúplex, 24 Fibras Multimodo OM3, Tipo A, Clave arriba-Clave abajo
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (hembra a hembra) MF: MPO/MPO (macho a hembra) MM: MPO/MPO (macho a macho) |
L: Baja pérdida B: Pérdida estándar |
12:1×12 núcleos 48:4×12 núcleos 72:6×12 núcleos 96:8×12 núcleos |
A: Tipo de paso TIA568 B: Tipo inverso TIA568 C: Tipo cruzado TIA568 |
5M a 50M |
|
| Tipo de género | Color de la carcasa | Férula | Estándar de pérdida del conector | Núcleos de fibra | Polaridad | Longitud de la fibra |
Cassette MPO Aplicación:
Cumplimiento de los estándares de Geehe:
Certificado RoHS:
