Datos del producto:
|
| Nombre del modelo: | Acopladores de fibra fundida | Largura de onda de funcionamiento: | 1310nm, 1490nm, 1550 nanómetro |
|---|---|---|---|
| ratio de división: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | otros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Función: | Distribución de la fibra | Disponible pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC |
| Alineación de la polarización: | Eje lento o eje rápido | Tipo de fibra: | Cable de la fibra del P.M. |
| Tipo de paquete: | tubo de acero | Tipo de configuración: | 1×2 |
| Resaltar: | Divisor de la fibra del WDM 1×2,Divisor 1550 de la fibra del WDM,Divisor de la fibra de 980 WDM |
||

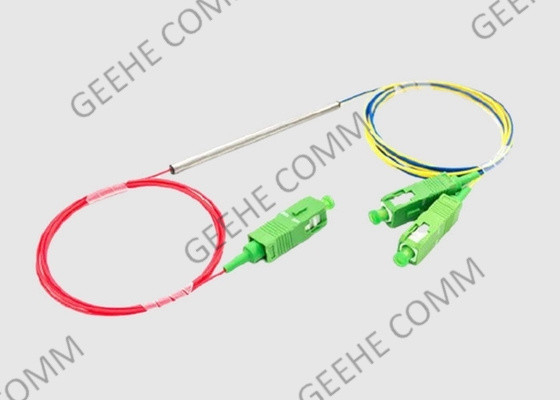

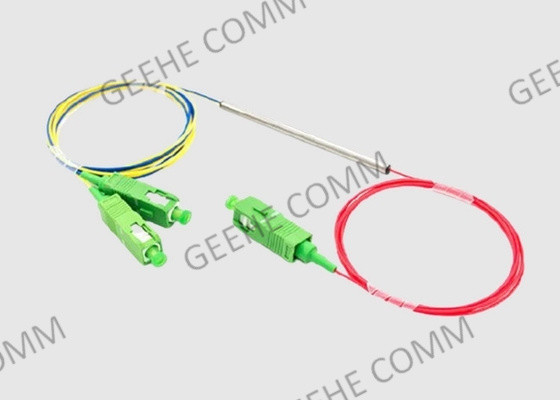

1 × 2 tubo de metal 980 & 1550 Splitters ópticos WDM de tamaño pequeño con conectores SC
El acoplador óptico breve introducciones:
Los acopladores / separadores de modo único (SM) se fabrican a medida según las especificaciones de nuestros clientes.1Construimos tubos metálicos, cajas ABS, módulos de plástico, y también construimos tubos de aluminio.y conjuntos del tipo LGX con cualquier tipo de conector principal.
Los acopladores FBT se basan en el tipo estándar de doble ventana, con un PDL muy bajo de menos de 0,06 dB para una relación de acoplamiento de 50/50, son adecuados para aplicaciones en las que el PDL del sistema es crítico.
1 × 2 acoplador de fibra óptica Características y ventajas:
1) Baja pérdida y baja DPA
2) PDL muy baja
3) ancho de banda de operación ultra ancho +/- 80 nm
4) Alta directividad
5) Envase pequeño
6) Ventana de operación doble
7) Envase compacto
Especificación y parámetro del acoplador de doble ventana de marca ancha:
|
1×2 980 &1550 Especificación técnica WDM de tamaño pequeño para la adquisición de divisores ópticos Versión:A/0 |
||||||||
| Especificaciones de rendimiento | Parámetros | Especificaciones | Unidad | Nota | ||||
| Rango de longitud de onda de trabajo de la señal (λs) | 1528 a 1569 | nm | ||||||
| Rango de longitud de onda de trabajo de la bomba (λp) | 965 a 985 | nm | ||||||
| Pérdida de inserción | señal común | ≤ 020 | Db | |||||
| Pumpas de agua | ≤ 020 | Db | ||||||
| El aislamiento | señal común | ≥ 20 | Db | |||||
| Pumpas de agua | ≥ 17 años | Db | ||||||
| Pérdida dependiente de la polarización | ≤ 005 | Db | ||||||
| Pérdida dependiente de la temperatura | ≤ 015 | Db | ||||||
| Directividad | ≥ 55 años | Db | ||||||
| Temperatura de funcionamiento | -5 a 75 años | °C | Máxima potencia óptica | el | 500 | |||
| Temperatura de almacenamiento | -40 a 85 años | °C | Humedad de funcionamiento | % | Entre 0 y 90 | |||
| Requisito de fiabilidad | Conforme con las normas GR-1209-CORE y GR-1221-CORE | |||||||
| Especificaciones del embalaje | Parámetros | Especificaciones | ||||||
| Tipo de fibra | OFS 980-20, o otras fibras | |||||||
| Dimensión | Se aplicará el procedimiento siguiente: | |||||||
| Duración de la cola de cerdo (todo el puerto) | 1.0 ± 0,1 m | |||||||
| ¿Qué es? | Conector óptico (todos los puertos) | No hay | ||||||
|
Las notas: 1La pérdida dependiente de la longitud de onda es la diferencia entre la pérdida máxima de inserción y la pérdida mínima de inserción en todo el rango de longitud de onda de trabajo. 2La pérdida dependiente de la temperatura se define como la variación de la pérdida de inserción en todo el rango de temperatura de trabajo. 3Debe facilitarse el informe de fiabilidad de 1000 horas para 85°C, 85% RH o 75°C, 90% RH. |
||||||||
Aplicación del acoplador de fibra óptica 1 × 2:
Sistemas FTTx
Redes LAN, WAN y Metro
Redes ópticas pasivas analógicas/digitales
Telecomunicaciones de larga distancia
Modulo transmisor/receptor de tamaño pequeño
Sistema de comunicación óptica
Sistema óptico de distribución de energía
Los servicios de Wuhan Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, reflexión de la espalda baja y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de caja de transferencia y sólo ocupar poco espacio
3) Estricto control de calidad
Garantizamos que cada producto en las manos de los clientes está sujeto a estrictas normas de prueba
4) Entrega rápida
Con trabajadores cualificados y estables, toda la rotación de pedidos es más rápida que la de los competidores
5) Auditoría de la fábrica
Cooperamos con marcas famosas y clientes japoneses, con 15 años de experiencia en inspección de fábrica y estar familiarizado con todo el proceso de inspección por SGS
