Datos del producto:
|
| Nombre del modelo: | Acopladores de fibra fundida | Largura de onda de funcionamiento: | 1310nm, 1490nm, 1550 nanómetro |
|---|---|---|---|
| ratio de división: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | otros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Función: | Distribución de la fibra | Disponible pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC |
| Alineación de la polarización: | Eje lento o eje rápido | Tipo de fibra: | Cable de la fibra del P.M. |
| Tipo de paquete: | tubo de acero | Tipo de configuración: | 1×3 |
| Resaltar: | Acoplador de 1 a 3 cables de fribra óptica,Acoplador de acero del cable de fribra óptica del tubo,1 a acoplador fundido 3 de la fibra |
||

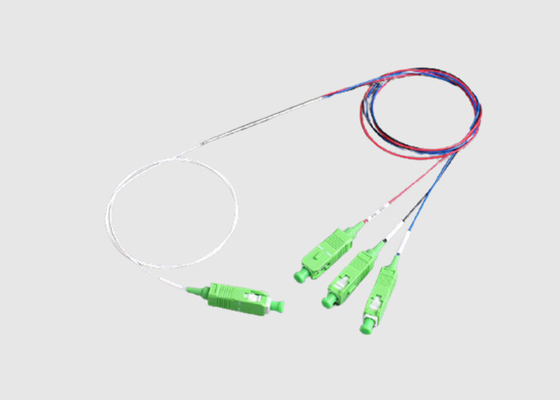

Dispersor óptico de 1 a 3 tubos de acero con acoplamiento de fibra de tipo fundido de modo único
El acoplador óptico breve introducciones:
FBT acoplador óptico (Splitter) 3 en 1 fuera de tubo de acero de modo único de tipo fusionado de fibra acoplador FBT splitter de fibra óptica se puede añadir con conectores de fibra SC FC LC ST según las necesidades de los clientes.Modo único 0.9mm fibra de tubo suelta, longitud de onda de 1310/1550nm o 1310/1490/1550nm, relación de división predeterminada 33/33/33, También puede personalizar 30/30/40,30/35/35 para adaptarse al dispositivo terminal de fibra interior / exterior.
Por ejemplo, en un acoplador FBT de ventana única, habrá una longitud de onda definida normalmente 1310 y luego solo admitirá la longitud de onda 1310.
1 × 3 acoplador de fibra óptica Características y ventajas:
1) Baja pérdida y baja DPA
2) PDL muy baja
3) ancho de banda de operación ultra ancho +/- 80 nm
4) Alta directividad
5) Envase pequeño
6) Diferentes combinaciones de relación de acoplamiento
7) Baja intermitencia y pérdida excesiva
8) Alta pérdida de retorno óptico
9) Disponible en funcionamiento de doble/tres longitudes de onda
10) Terminado de los conectores opcionales a petición
11) Disponible en fibra de 250um y 900um, de 2 mm o 3 mm
Especificación y parámetro del acoplador de doble ventana de marca ancha:
|
1X3 33x33x33 1310&1550nm WBC de pequeño tamaño Especificación técnica para la adquisición de divisores ópticos Versión:A/0 |
||||||||||||
| Parámetros | Unidad | Especificaciones | ||||||||||
| Rango de longitud de onda de trabajo | nm | 1310±20 y 1550±20 | ||||||||||
| Pérdida de inserción (en todo el rango de longitudes de onda) | Db | ≤ 5 años5 | ||||||||||
| Pérdida de retorno óptico | - ¿ Qué? | Db | 50 | |||||||||
| Directividad | - ¿ Qué? | Db | 55 | |||||||||
| Pérdida dependiente de la polarización | - ¿ Qué es? | Db | 0.2 | |||||||||
| Pérdida dependiente de la temperatura | - ¿ Qué es? | Db | 0.15 | |||||||||
| Temperatura de funcionamiento | °C | -5 ~ 75 | Máxima potencia óptica | el | 500 | |||||||
| Temperatura de almacenamiento | °C | -40 ~ 85 | Humedad de funcionamiento | % | 0 ~ 90 | |||||||
| Requisito de fiabilidad | Conforme con las normas GR-1209-CORE y GR-1221-CORE | |||||||||||
| Especificaciones del embalaje | ||||||||||||
| Dimensión del paquete | Se aplicará el método de ensayo de la prueba de la velocidad. | Duración de la fibra | 1 ± 0,1 m | |||||||||
| Tipo de fibra | Corning SMF28 u otras fibras | |||||||||||
| Tipo de cola de cerdo | Fibra desnuda de 250um | |||||||||||
| Código de color de la fibra | No hay ninguna. | |||||||||||
| Conectores | No hay ninguna. | |||||||||||
|
Las notas: 1La pérdida dependiente de la temperatura se define como la variación de la pérdida de inserción en todo el rango de temperatura de trabajo.
2Debe facilitarse el informe de fiabilidad de 1000 horas para 85°C, 85% RH o 75°C, 90% RH.
|
||||||||||||
Aplicación del acoplador de fibra óptica 1 × 3:
Sistemas FTTx
Redes LAN, WAN y Metro
Redes ópticas pasivas analógicas/digitales
Telecomunicaciones de larga distancia
Modulo transmisor/receptor de tamaño pequeño
Sistema de comunicación óptica
Sistema de comunicación óptica
Sistema óptico de distribución de energía
Los servicios de Wuhan Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, reflexión de la espalda baja y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de caja de transferencia y sólo ocupar poco espacio
3) Estricto control de calidad
Garantizamos que cada producto en las manos de los clientes está sujeto a estrictas normas de prueba
4) Entrega rápida
Con trabajadores cualificados y estables, toda la rotación de pedidos es más rápida que la de los competidores
5) Auditoría de la fábrica
Cooperamos con marcas famosas y clientes japoneses, con 15 años de experiencia en inspección de fábrica y estar familiarizado con todo el proceso de inspección por SGS
