Datos del producto:
|
| Nombre del modelo: | Acoplador óptico de separación | Largura de onda de funcionamiento: | 1310nm, 1490nm, 1550 nanómetro |
|---|---|---|---|
| ratio de división: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | otros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Función: | Distribución de la fibra | Disponible pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, y ST/UPC |
| Alineación de la polarización: | Eje lento o eje rápido | Tipo de fibra: | Cable de la fibra del P.M. |
| Tipo de paquete: | tubo de acero | Tipo de configuración: | 1×3 |
| Resaltar: | acoplador del cable de fribra óptica 1565nm,Acoplador del cable de fribra óptica 1×3,Acoplador óptico del divisor 1×3 |
||

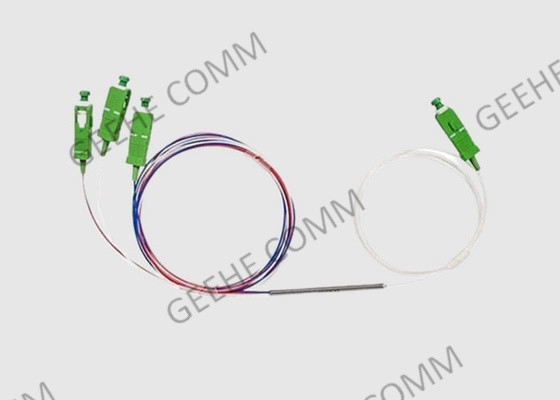

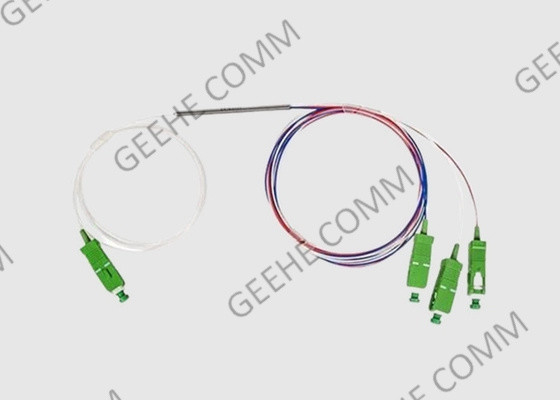

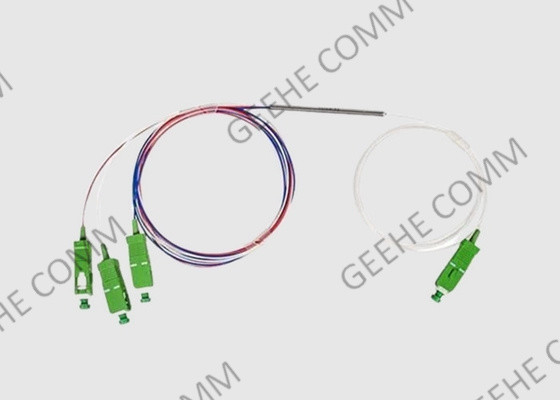

Ultra Tamaño 1525-1565nm 1 × 3 acoplador de separación óptica de banda ancha
El acoplador óptico breve introducciones:
Los acopladores / separadores de modo único (SM) se fabrican a medida según las especificaciones de nuestros clientes.1Construimos tubos metálicos, cajas ABS, módulos de plástico, y también construimos tubos de aluminio.y conjuntos del tipo LGX con cualquier tipo de conector principal.
Los acopladores FBT se basan en el tipo estándar de doble ventana, con un PDL muy bajo de menos de 0,06 dB para una relación de acoplamiento de 50/50, son adecuados para aplicaciones en las que el PDL del sistema es crítico.La pérdida de retorno, UPC ≥ 65DB, APC ≥ 50DB con alta conectividad.
1 × 2 acoplador de fibra óptica Características y ventajas:
1) Baja pérdida y baja DPA
2) PDL muy baja
3) ancho de banda de operación ultra ancho +/- 80 nm
4) Alta directividad
5) Envase pequeño
6) Ventana de operación doble
7) Envase compacto
Especificación y parámetro del acoplador de doble ventana de marca ancha:
|
1X3 33x33x33 1525-1565nm WBC Especificación técnica para la adquisición de divisores ópticos Versión:A/0 |
|||||||||
| Parámetros | Unidad | Especificaciones | |||||||
| Rango de longitud de onda de trabajo | nm | 1525 a 1565 | |||||||
| Pérdida de inserción (en todo el rango de longitudes de onda) | Db | 4.6 a 5.2 | |||||||
| Pérdida de retorno óptico | - ¿ Qué? | Db | 50 | ||||||
| Uniformidad | - ¿ Qué es? | Db | 0.6 | ||||||
| Directividad | - ¿ Qué? | Db | 55 | ||||||
| Pérdida dependiente de la polarización | - ¿ Qué es? | Db | 0.2 | ||||||
| Pérdida dependiente de la temperatura | - ¿ Qué es? | Db | 0.15 | ||||||
| Temperatura de funcionamiento | °C | -5 ~ 75 | Máxima potencia óptica | el | 500 | ||||
| Temperatura de almacenamiento | °C | -40 ~ 85 | Humedad de funcionamiento | % | 0 ~ 90 | ||||
| Requisito de fiabilidad | Conforme con las normas GR-1209-CORE y GR-1221-CORE | ||||||||
| Especificaciones del embalaje | |||||||||
| Dimensión del paquete | Para los vehículos de las categorías M1, M2 y M3 | Duración de la fibra | 1 ± 0,1 m | ||||||
| Tipo de fibra | Corning SMF28 u otras fibras | ||||||||
| Tipo de cola de cerdo | Fibra desnuda de 250 mm con tubo suelto de 900 mm | ||||||||
| Código de color de la fibra | No hay ninguna. | ||||||||
| Conectores | No hay ninguna. | ||||||||
|
Las notas: |
|||||||||
Aplicación del acoplador de fibra óptica 1 × 3:
Sistemas FTTx
Redes LAN, WAN y Metro
Redes ópticas pasivas analógicas/digitales
Telecomunicaciones de larga distancia
Modulo transmisor/receptor de tamaño pequeño
Sistema de comunicación óptica
Sistema de comunicación óptica
Sistema óptico de distribución de energía
Los servicios de Wuhan Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, reflexión de la espalda baja y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de caja de transferencia y sólo ocupar poco espacio
3) Estricto control de calidad
Garantizamos que cada producto en las manos de los clientes está sujeto a estrictas normas de prueba
4) Entrega rápida
Con trabajadores cualificados y estables, toda la rotación de pedidos es más rápida que la de los competidores
5) Auditoría de la fábrica
Cooperamos con marcas famosas y clientes japoneses, con 15 años de experiencia en inspección de fábrica y estar familiarizado con todo el proceso de inspección por SGS
