Datos del producto:
|
| Nombre del Modelo: | Panel de conexión de fibra óptica para montaje en rack 4U HD | ESTRUCTURA: | acero laminado en frío |
|---|---|---|---|
| Número del adaptador/puerto: | 24 | Tipo de adaptador: | Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 de |
| Alturas: | 1U, 2U, 3U, 4U, 8U | puertos: | 6, 12, 24, 48, 72,96, 144 |
| Rango de ajuste de montaje: | 50 mm | Material de las placas: | 1.5 mm SPCC (revestimiento negro) |
| Revestimiento del material: | Recubrimiento en polvo | Las dimensiones de 1U (Hxwxd): | 483 (H) × 44 (H) × 380 mm (W) |
| Capacidad del empalme: | 24 fibras | Estado de cumplimiento de la Directiva RoHS: | Conformidad |
| Resaltar: | el panel de remiendo de fibra del soporte de estante 4U,El panel de remiendo de fibra con el casete de MTP,El panel de remiendo óptico con el casete de MPO |
||

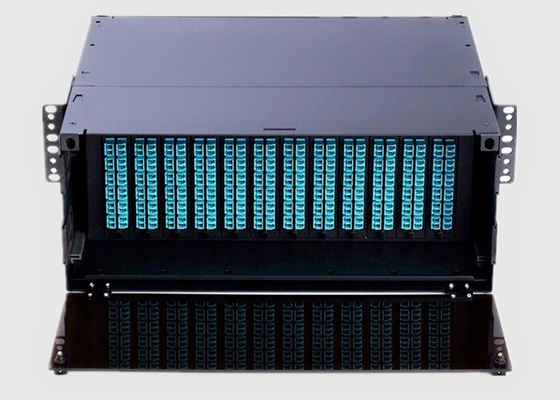

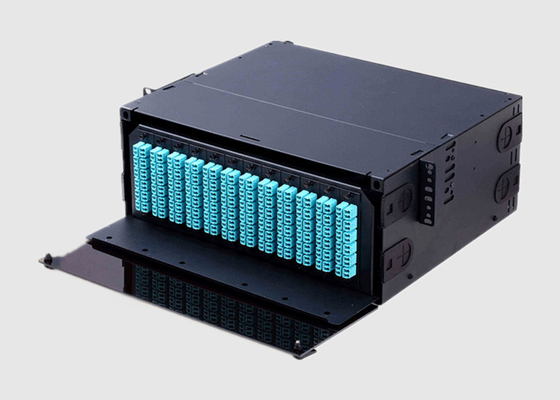

Panel de conexión de fibra óptica de montaje en rack 4U HD, con panel adaptador o casete MPO/MTP
Información básica:
Panel de conexión HD 4U (Unidad de rack), las opciones adicionales incluyen versiones de 1U, 2U y 3U. Este es un panel de conexión compatible con LGX que acomoda placas adaptadoras LGX o casetes LGX MTP / MPO. Estas unidades tienen una bandeja extraíble y ofrecen acceso completo desde la parte delantera y trasera. Estas unidades también tienen un panel de acceso frontal con bisagras y transparente de Lexan ahumado, y un panel de acceso con bisagras en la parte trasera de la unidad.
Este panel de conexión de fibra óptica de alta densidad de 4U de 19” y 288 fibras está diseñado para centros de datos de 10G/40G/100G, que puede contener hasta 12 paneles adaptadores o 12 casetes LGX MPO/MTP, cables de conexión MPO-LC o MTP-LC disponibles.
Paneles de conexión de fibra de 24 puertosBeneficios y características:
1. Compatible con LGX
2. Montable en rack
3. Tamaño estándar de 19", estructura ligera y robusta
4. Módulos intercambiables en el interior
5. Adecuado tanto para cable de cinta como redondo
6. Diseño mejorado para garantizar que el radio de curvatura del cable de fibra óptica no sea inferior a 40 mm
7. Recubrimiento en polvo
8. Cubierta frontal de Lexan ahumado
9. Bandeja extraíble para facilitar el acceso
10. Puertas con bisagras delanteras y traseras
12. Incluye accesorios de montaje y gestión de cables
Paneles de conexión de fibra de 24 puertosAplicación:
1) Redes de telecomunicaciones
2) FTTH
3) Redes LAN, WAN, CATV
4) Terminación de dispositivos activos
5) CCTV
Especificaciones y parámetros tecnológicos:
| Parámetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Longitud de onda de funcionamiento(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Rango de longitud de onda del puerto(nm) | 1310 ±40,1490 ±10 y 1550 ±40 | ||||||||||
| Pérdida de inserción @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidad (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Potencia de entrada (mW) | 250max | ||||||||||
| Temperatura de funcionamiento (℃) | -40~+85℃ | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85℃ | ||||||||||
| Tipo de fibra | Corning G657A1, 900μm, 2mm, tubo suelto de 3mm | ||||||||||
| Dimensiones (L×W×H) (mm) | 100×80×10,141×115×18,A petición | ||||||||||
* La especificación anterior excluye el conector
Especificación de rack de 19 pulgadas:
| Rack de 19 pulgadas | LGX | ||||||||||
| Configuración | 1U | 2U | 1U | 2U | |||||||
| Dimensiones del embalaje(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensiones de instalación(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Información para pedidos:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grado A X: Siga los requisitos del cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x:Siga los requisitos del cliente |
25:250μM Fibra 09:900μM Fibra suelta |
SC: SC/UPC SA: SC/APC 00: sin conexión |
D:D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de funcionamiento | Relación de acoplamiento | Longitud de la fibra | Tipo de fibra | Tipo de conector | Dimensión | |||
Servicio Wuhan Geehe:
1) Alta estabilidad ambiental
Baja pérdida de inserción, baja pérdida dependiente de la polarización, baja reflexión posterior y buena uniformidad
2) Estructura compacta
Tamaño pequeño, se puede instalar directamente en una variedad de cajas de transferencia y solo ocupa poco espacio
3) Estricto control de calidad
Garantizamos que cada producto que llega a manos de los clientes está sujeto a estrictos estándares de prueba
4) Varilla de alambre de alta calidad
Excelente alambre de PVC, buena resistencia y tenacidad, larga vida útil
