Datos del producto:
|
| Name modelo: | el panel de remiendo de fibra del soporte de estante de 1U HD | Estructura: | Acero en frío |
|---|---|---|---|
| Front Connector: | Adaptador del LC Flangless DX (48pcs) | Cuenta de la fibra: | 96 |
| Tipo de la fibra:: | OM3 50/125um | El panel del casete o del adaptador de HD: | 4 |
| Pérdida de inserción del canal: | ≤ 0.35dB (MTP), ≤0.08dB (LC) | Pérdida de vuelta: | ≥20dB (MTP), ≥65dB (LC) |
| Capa material: | Capa del polvo | dimensiones 1U (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Capacidad del empalme: | 24 fibras | Situación de la conformidad de RoHS: | Obediente |
| Resaltar: | el panel de remiendo de fibra de 1U HD,El panel de remiendo con el casete de MPO,el panel de remiendo 1U con el panel del adaptador |
||

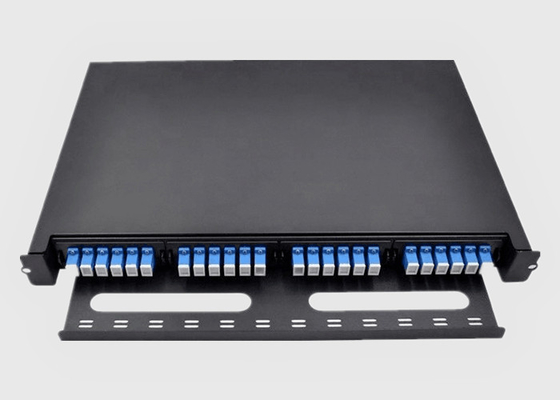

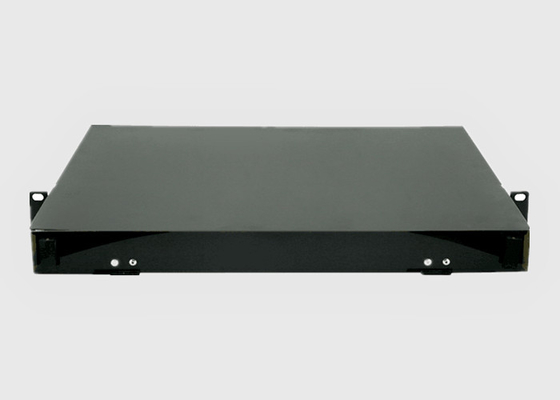

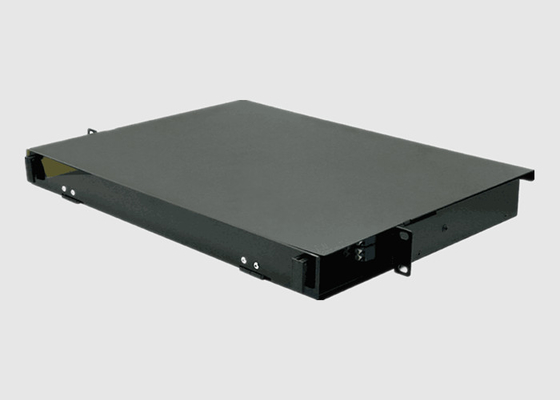

el panel de remiendo de fibra del soporte de estante de 1U HD con el panel del casete o del adaptador de HD MPO /MTP
Información básica:
1 recinto del soporte de estante de RU Ultra High-Density, que puede contener 12 casetes de la serie MPO de las PC UHD o paneles modulares del adaptador de la fibra. Proporciona el sistema flexible de alta densidad para las terminaciones, las conexiones, y remendar de manejo de la fibra en el uso del centro de datos a maximizar la utilización del espacio de rack y a minimizar el espacio. El recinto de la fibra óptica de FHX contiene, organiza, maneja, y protege terminaciones del cable de fribra óptica. El recinto 1U contiene 3 cajones independientemente de desplazamiento, cada cajón puede sostener 4 casetes de UHD MPO por abandono.
De acceso frontal fácil con la barra con bisagras de la gestión de cable que proporciona la protección de los cordones así como del etiquetado de remiendo.
Resbalando el panel de remiendo se provee descargado y los módulos y las placas de adaptadores se suministran por separado.
Los paneles de remiendo de fibra 24 Benefit&Feature portuario:
1. 4 ranuras HD en el espacio 1U
2. hasta 96FO en el LC/48FO en el SC
3. modular con MPO, los casetes del empalme o las placas de adaptador
4. RoHS, ALCANCE y SVHC
5. Datacentre y red de empresas
6. uso interior
7. acepta los cables Pre-terminados interiores y al aire libre y los troncos y empalmar de MTP
Uso portuario de los paneles de remiendo de fibra 24:
1. red de Datacenter&Enterprise
2. uso interior
3. acepta los cables Pre-terminados interiores y al aire libre y los troncos y empalmar de MTP
Parámetros de Specificaiton&Technology:
| Montaje del tipo | Estante 19" |
| Unidad de la altura | 1U |
| Material | Acero en frío |
| Vivienda de color | Negro |
| Uso | IP20 interior |
| Locakble | No |
| Dimensiones (W×D×H en el milímetro) | 483 (H)×44 (H)×380mm (W) |
| Peso neto | 3KG |
| Tipo de apertura | Desplazamiento de la bandeja con el ángulo de trabajo abierto 45° |
| Tipo del acceso | De acceso frontal |
| Front Cable Management | Puerta con bisagras opcional del descenso-abajo |
| Dirección de la entrada del cable | Posterior |
| Gestión de cable posterior | 6 entradas del cable |
| Tipo de la ranura | Módulos de HD y placas de HD |
| Número de ranuras | 4 |
| Capacidad de la fibra | 96 en el LC |
Información el ordenar:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Premio : Grado A X: Siga los requisitos de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga los requisitos de cliente |
los 25:250μM Fiber los 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: conecte no |
D: D 1U: J1 2U: J2 |
|||
| Grado | Número de puerto | Longitud de onda de la operación | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Tipo del conector | Dimensión | |||
Servicio de Wuhan Geehe:
1) alta estabilidad ambiental
Pérdida de inserción baja, pérdida dependiente de la polarización baja, reflexión de espalda, y buena uniformidad
2) estructura compacta
Tamaño pequeño, puede ser instalado directamente en una variedad de caja de la transferencia y apenas tomar poco espacio
3) control de calidad estricto
Garantizamos que cada producto a las manos de clientes está conforme a normas de pruebas rigurosos
4) alambre Rod de alta calidad
Alambre excelente del PVC, buena fuerza, y tenacidad, vida útil larga
