Datos del producto:
|
| Nombre del modelo: | conectores mpo fibra optica | Base de la fibra: | 8 núcleos, 12 núcleos o 24 núcleos |
|---|---|---|---|
| Diámetro de la fibra: | 3.0m m | tipo de conector: | MTP, MPO, MTP (Élite), MPO (Élite) |
| Color de la chaqueta: | Beige/aguamarina/verde/amarillo, etc. | Material de la cubierta de fibra: | Riser (OFNR), Pleno (OFNP), LSZH |
| Longitud de la fibra: | 1m o como su petición | tipo de fibra: | Modo único (OM3, OM4, OM5 son opcionales) |
| Longitud de onda: | 850nm/1310nm/1550nm | Solicitud: | Amplificadores ópticos, láser de fibra |
8F OM4 2 mm DE MPO(F)-MPO(F) tipo B OFNP baja pérdida 13m
Breve descripción:
* Tipo de pérdida de inserción disponible en Standard, Elite / Low Loss
* Recuento de fibra disponible en 8, 12, 24, 48 núcleos
* Tipo de conector MTP/MPO disponible en: Macho, Hembra, Macho a Hembra
* Tipo de fibra disponible en SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Tipo de cubierta de cable disponible en OFNR, LSZH, OFNP
* Los tipos de conectores multifibra están disponibles en tipo pulido MTP, MPO con APC o PC
* Longitud de cable disponible de 1 a 999 metros, personalización
* Tipo de cable disponible en redondo, cinta
* Mejore y simplifique el enrutamiento de fibra, reduzca el espacio de administración de fibra
* Cumple con IEC-61754-7;Estándares EIA/TIA-604-5 (FOCIS 5).
Principales características y beneficios:
* Conector MPO con bota en ángulo
* Ideal para ensamblaje de cable de fibra de cinta redonda, ovalada y descubierta
* IL y RL de alto rendimiento
* La carcasa se puede quitar para volver a pulir
* Se puede desenchufar del adaptador con la pestaña push-pull
* Disponible para 45 grados, 90 grados y bota flexible
* Alta resistencia mecánica y térmica
Especificaciones y parámetro:
Rendimiento de fibra óptica:
| Conector MPO | estándar pequeño | Baja pérdida Sm | mm estándar | Baja pérdida mm | |
| Pérdida de inserción | típico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| máximo (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Pérdida de retorno (dB) | ≥60 para APC (pulido de 8 ángulos) | ≥20 para PC | |||
| ≥50 para PC | — | ||||
| Macho/hembra (dB) | Macho: con pines, Hembra: sin pines | ||||
| Resistencia a la tracción (dB) | ≤0,3 (máx. 66N) | ||||
| Vibración (dB) | ≤0.3 (10-55 Hz) | ||||
| Ciclo Térmico (dB) | ≤0.3 (-40~75℃, 21ciclos) | ||||
Parámetro geométrico de la cara final:
| Artículo | Especificaciones | ||||
| SM | milímetro | ||||
| RX(milímetro) | MIN 2000 | ||||
| RY(milímetro) | MÍN 5 | ||||
| Altura de fibra (nm) | 1000-3500 | ||||
| máx.diferenciaAltura todo (nm) | MÁX: 500 | ||||
| máx.diferenciaAjuste de altura (nm) | MÁX: 300 | ||||
| Ángulo del eje X (°) | -0,2 ~ 0,2 | ||||
| Ángulo del eje Y (°) | Ordenador personal: -0,2 ~ 0,2 PCA: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| inmersión en el núcleo | N / A | -100 ~ 200 | |||
Información sobre pedidos:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (hembra a hembra) MF: MPO/MPO (macho a hembra) MM: MPO/MPO (macho a macho) | L: baja pérdida B: Pérdida estándar | Núcleo 12:1×12 Núcleo 48:4×12 72: 6 × 12 núcleo Núcleo 96:8×12 | A: TIA568 de tipo pasante B: TIA568 tipo inverso C: TIA568 de tipo cruzado | 5M a 50M | |
| Tipo de género | Color de la carcasa | Contera | Estándar de pérdida del conector | Núcleos de fibra | Polaridad | Longitud de fibra |
Solicitud:
Aplicaciones y estándares asociados
Array de cables troncales
Array de fibra a fanouts y casetes de fibra única
Acceso al borde de la tarjeta de alta densidad de fibra
Conexiones entre tramas de conmutación óptica

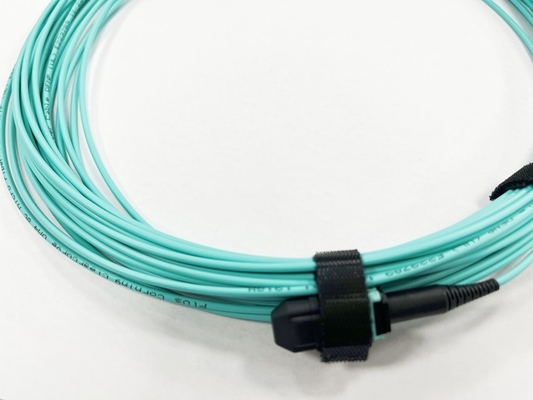

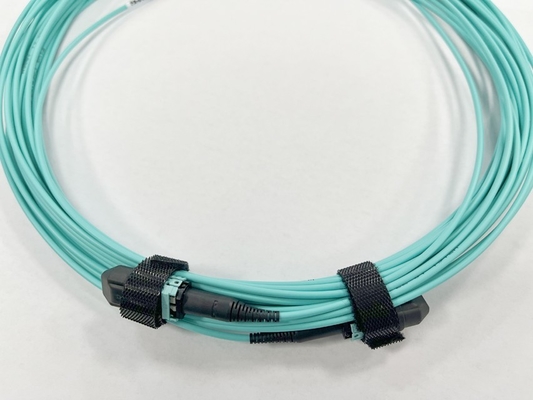

Imagen de MPO:
