Datos del producto:
|
| Nombre de módulo: | Acopladores fundidos del módulo del WDM | Configuración portuaria: | 1 x 2 |
|---|---|---|---|
| Longitud de onda del centro: | 1550nm | Ancho de banda: | ±20nm |
| Ratio de la extinción de la polarización: | ≥ 17dB | Tipo de la fibra: | Fibra de la panda del P.M. todos los puertos o fibra del SM |
| Puerto común del paso: | PM980 o PM1550 | Canal de la opción: | 4, 8, 16, 18 canales |
| Longitud de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Mini paquete, paquete del módulo, paquete del capítulo |
| Resaltar: | acoplador de la fibra de 155nm P.M.,50/50 acoplador de la fibra del P.M.,acoplador que mantiene de la polarización 155nm |
||

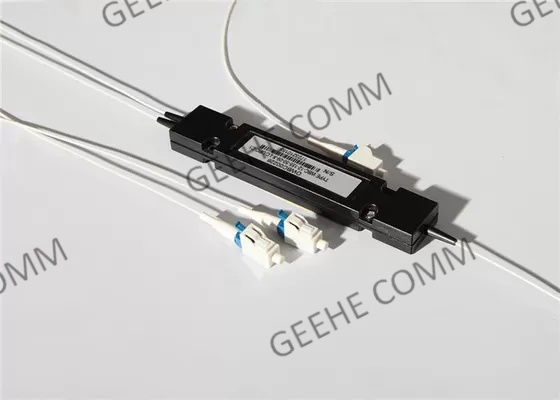

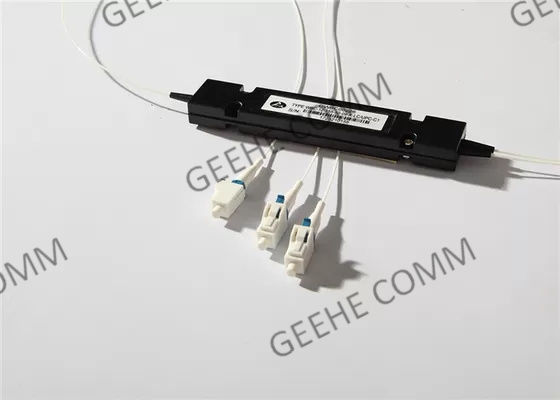

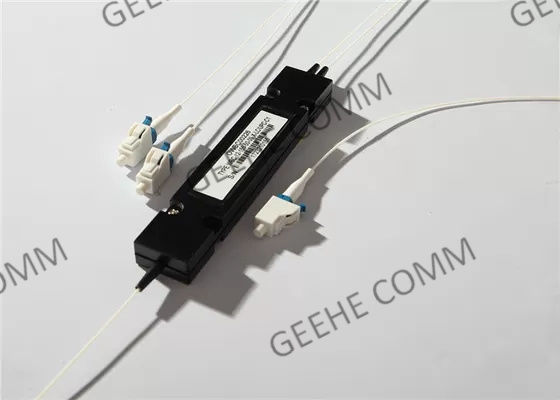

Acoplador del filtro de la polarización del solo modo 1×2 155nm del 50:50 que mantiene
Información básica:
La cosechadora de los acopladores de la polarización que mantenía (PMC) o partió la luz entrante y mantiene sus estados de polarización en los puertos de salida.
Dos tipos de acopladores del P.M. están disponibles, los subcomponentes microópticos basaron o el P.M. fundió con fibras. Los acopladores del P.M. tienen longitudes de onda centrales en 1310nm, 1550nm, o 1064nm. Sus ratios de acoplamiento se pueden especificar con alta exactitud. Dos configuraciones, 1x2 o 2x2, están disponibles.
Ración de la fractura del filtro de Geehe polarización-que mantiene: 1:99,2: 98,5:95,10: 90,50:50,1: 99,2:98,5: 95,10:90,50: 50.
WDM Benefit&Features de FBT:
Certificación y conformidad:
GR-1209-CORE Requisitos para los componentes ópticos pasivos
GR-1221-CORE Requisitos de la garantía de fiabilidad para los componentes ópticos pasivos
GR-326-CORE Requisitos para los montajes de puentes unimodales de la arena de los conectores ópticos
TIA-604 Estándar del interpretability del conector de la fibra óptica
ROHS Directorio sobre la restricción de sustancias peligrosas
Usos del WDM:
-- FTTX
-- Redes ópticas pasivas (PON)
-- Digitaces, sistemas de vídeo híbridos
-- Vínculos de CATV y sensores de la fibra
-- Telecomunicación de larga distancia
-- Distribuciones de /PON del acceso
Parámetros de la tecnología de Specifications&:
| Parámetro | P | ||||||||||
| Longitud de onda de funcionamiento | 1480/1550nm | ||||||||||
| Pérdida de inserción (máximo) (DB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3,6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4,0 | ||
| Max.Uniformity (DB) | 0,8 | ||||||||||
| Ratio de Mini.Extinction (DB) | 20 | 18 | |||||||||
| Pérdida de vuelta óptica (DB) | ≥50 | ||||||||||
| Manejo de la potencia (mW) | 500 | ||||||||||
| Temperatura de funcionamiento (℃) | -10~+75 | ||||||||||
| Temperatura de almacenamiento (℃) | -40~+85 | ||||||||||
| Tipo de la fibra | P.M. Panda Fiber | ||||||||||
| Dimensiones del paquete (milímetros) | Φ3 x L35 O Φ3 x L48 | ||||||||||
* la especificación antedicha está excluyendo el conector
* la otra especificación se puede hacer en cliente requiere
Información el ordenar:
| PMC | - X | - X2 | - XX | - XX | - X | - XX | - XX | X |
| P: Premio : Grado A X: A petición |
12:1x2 22:2x2 |
55:1550nm xx: a petición |
01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: a petición |
fibra floja de los 25:250μM Fiber los 09:900μM 光缆 de 20:2m m 光缆 de 30:3m m |
SC: SC/UPC SA: SC/APC 00: ningún conector | : B: B C: C |
|
| Grado | Número de puerto | Longitud de onda de funcionamiento | Ratio de acoplamiento | Longitud de la fibra | Tipo de la fibra | Conecte el tipo | Dimensión |
