Datos del producto:
|
| nombre de módulo: | Baja pérdida de WDM fusionado | Tipo de puerto: | 2×2 |
|---|---|---|---|
| Tipo de fibra: | Fibra de la panda del P.M. todos los puertos o fibra del SM | El chaqueta: | 250um o 900nm u otros |
| Conectores: | Con conectores FC UPC | Longitud de la coleta: | el 1M, el 1.5M o modificado para requisitos particulares |
| Puerto común del paso: | PM980, PM1310 o PM1550 | Canal de la opción: | 2, 4, 8, 16, 18, 36, 48 canales |
| Largura de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Paquete original del cartón; Como requisito de clientes |
| Resaltar: | la longitud de onda 1310nm fundió el WDM,El tubo de acero de los conectores de la PC fundió el WDM,WDM de acero de la fibra óptica del tubo |
||

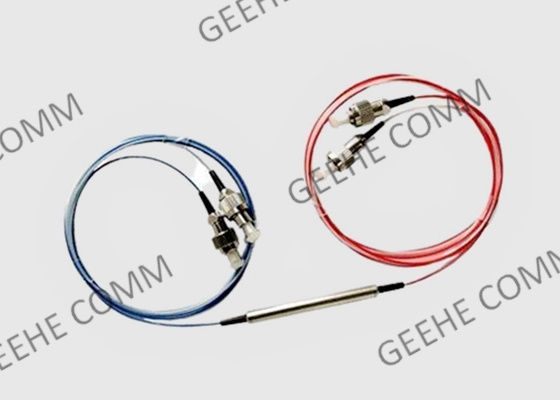

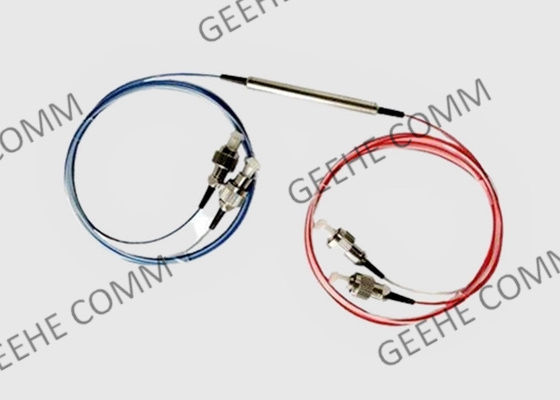

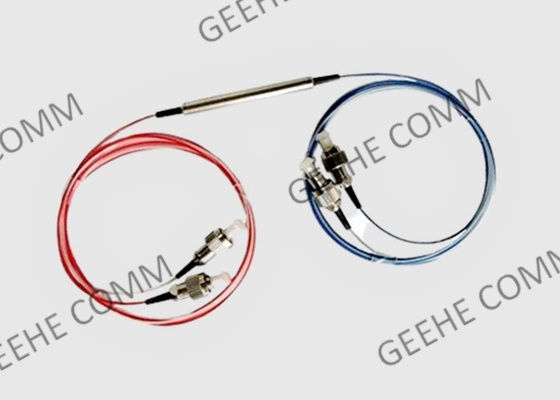

Tubo de acero 1310nm Longitud de onda WDM fusionado de baja pérdida con conectores FC/PC
Información básica:
El módulo WDM fusionado Geehe puede combinar señales de 1310nm y 1550nm o 1310nm o 1550nm en una fibra o separar señales de 1310nm y 1550nm en dos fibras en un sistema de fibra óptica. Se puede utilizar para duplicar la capacidad de transmisión de fibra o habilitar la comunicación bidireccional utilizando una sola fibra.
1X2 o 2X2 combinan o separan la luz a diferentes longitudes de onda. Ofrecen una pérdida de inserción muy baja, baja dependencia de la polarización, alto aislamiento y excelente estabilidad ambiental. Estos componentes se han utilizado ampliamente en EDFA, CATV, redes WDM e instrumentación de fibra óptica.
.
Beneficios y características del WDM fusionado 2×2:
Baja pérdida por exceso
Varias relaciones de acoplamiento
Tamaño compacto
Alta estabilidad y fiabilidad
Versión SM, MM, PM
Aplicación WDM fusionado
Beneficios y características del WDM fusionado:
* Requisitos GR-1209-CORE para componentes ópticos pasivos
* Requisitos de garantía de fiabilidad GR-1221-CORE para componentes ópticos pasivos
* Requisitos GR-326-CORE para conectores ópticos monomodo y conjuntos de puentes
* Estándar de interpretabilidad de conectores de fibra óptica TIA-604
* Directiva ROHS sobre la restricción de sustancias peligrosas
Aplicaciones WDM fusionado 2×2:
Especificaciones y parámetros tecnológicos:
| Parámetro | WDM de 980/1550nm o WDM de 1060/1550nm | WDM de 1310/1550nm | WDM de 1480/1550nm |
| Tipo de fibra (dB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nm) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nm) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Pérdida de inserción (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (dB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* La especificación anterior excluye el conector
* Otras especificaciones se pueden hacer según los requisitos del cliente
Información para pedidos:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:personalización |
25:250μM Fibra 09:900μM Fibra suelta 20: Cable de 2mm 30: Cable de 3mm |
SC:SC/UPC SA:SC/APC ...... 00:Sin conector |
A: A B: B C: C |
|||||
| Grado | Longitud de onda de funcionamiento | Tipo de fibra | Longitud de fibra | Tipo de coleta | Tipo de conector | Dimension | ||||
Tipo de cable WDM:
1. Las fibras monomodo permiten que un modo se propague.
2. Las fibras multimodo admiten la propagación de múltiples modos.
3. El rango de longitud de onda es el rango de longitudes de onda en el que operará el WDM.
4. El ancho de banda, también llamado espaciado de canales, es el tamaño de las ventanas en nm.
5. El espaciado de canales es la diferencia de frecuencia de centro a centro entre canales adyacentes. Doscientos GHz corresponden a un espaciado de .4 nm, 100 GHz corresponden a un espaciado de .2 nm y 50 GHz corresponden a un espaciado de .1 nm.
6. El número de canales es el número de canales que el dispositivo tiene para enviar información. Este número puede variar de 4 a 160 con mejoras de diseño que agregan más canales.
7. La pérdida de inserción es la atenuación causada por la inserción de multiplexores de división de longitud de onda (WDM) en un sistema de transmisión óptica.
La pérdida dependiente de la polarización es la desviación máxima en la pérdida de inserción en todos los estados de polarización de entrada.
