Datos del producto:
|
| nombre de módulo: | Acoplador WDM de fibra óptica | Tipo de puerto: | 1 x 2 (1 x N, opcional) |
|---|---|---|---|
| Tipo de fibra: | Fibra PM Panda | El chaqueta: | 250um o 900nm u otros |
| Conector: | Con conector o sin conector opcional | Longitud de la coleta: | 1m o personalizado |
| Puerto común del paso: | PM980 o PM1550 | Canal de la opción: | 4, 8, 16, 18 canales |
| Largura de onda de funcionamiento: | 980 ~ 1550 nm | ||
| Resaltar: | acoplador del WDM de la fibra óptica de 1x N,Mini acoplador del WDM de la fibra óptica 1x4,Acoplador del WDM de Mini Type Fiber Optic |
||

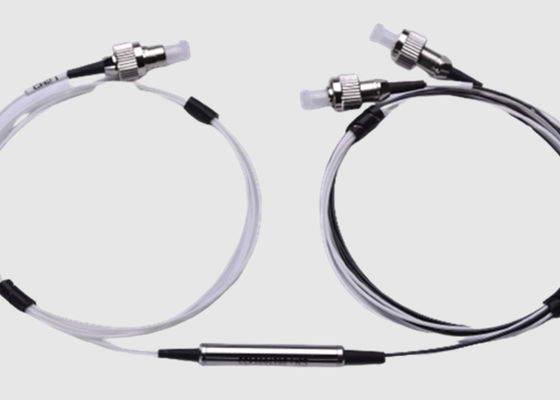

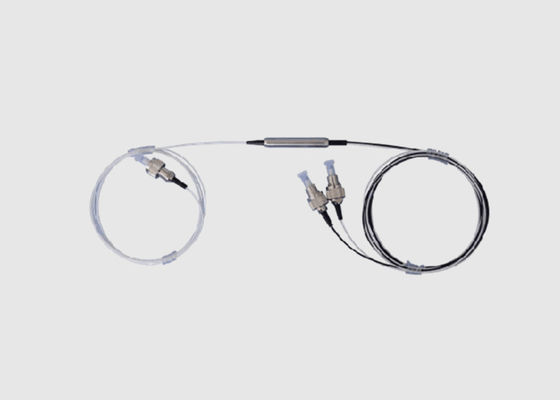

Mini tipo de alta fiabilidad 0,9 mm 1x Acoplador WDM de fibra óptica N
Información del producto:
WDM es una abreviatura de Wavelength-Division Multiplexing (Multiplexación por división de longitud de onda) y ahora es una de las tecnologías más utilizadas para sistemas de comunicación óptica de alta capacidad.
El módulo WDM está expandiendo el ancho de banda de las redes Metro/Access. Los módulos CWDM de 4 y 8 canales se basan en dispositivos multiplexores por división de longitud de onda. T
WDM se utiliza ampliamente para telecomunicaciones de larga distancia, distribuciones Access/PON, redes CATV.
Beneficios y características de WDM:
Aplicaciones WDM:
Especificaciones y parámetros tecnológicos:
| Tipo de fibra (dB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nm) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nm) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | A | P | A | P | A | P | A | |
| Pérdida de inserción (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (dB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* La especificación anterior excluye el conector
* Se pueden realizar otras especificaciones según los requisitos del cliente
Información para pedidos:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:personalización |
25:250μM Fibra 09:900μM Fibra suelta 20: Cable de 2 mm 30: Cable de 3 mm |
SC:SC/UPC SA:SC/APC ...... 00:Sin conector |
A: A B: B C:C |
|||||
| Grado | Longitud de onda de funcionamiento | Tipo de fibra | Longitud de la fibra | Tipo de coleta | Tipo de conector | Dimensión | ||||
