Datos del producto:
|
| nombre de módulo: | 1x2 puertos 900um Tubo suelto con chaleco WDM fundido | Tipo de puerto: | 2×2 |
|---|---|---|---|
| Tipo de fibra: | Fibra de la panda del P.M. todos los puertos o fibra del SM | El chaqueta: | 250um o 900nm u otros |
| Conectores: | Con conectores FC UPC | Longitud de la coleta: | el 1M, el 1.5M o modificado para requisitos particulares |
| Puerto común del paso: | PM980, PM1310 o PM1550 | Canal de la opción: | 2, 4, 8, 16, 18, 36, 48 canales |
| Largura de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Paquete original del cartón; Como requisito de clientes |
| Resaltar: | Fibra fundida de la chaqueta SMF28e del WDM,1x2 vira la chaqueta fundida del WDM hacia el lado de babor,WDM de la fibra óptica de SMF28e |
||

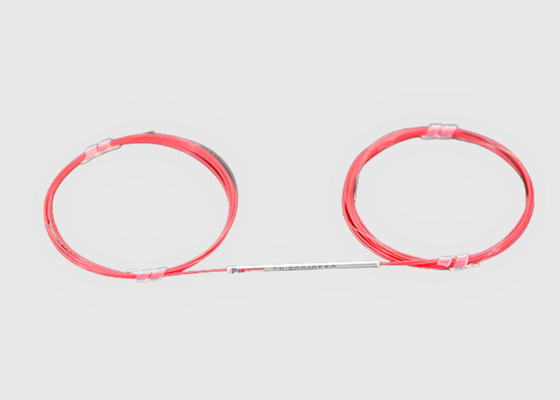

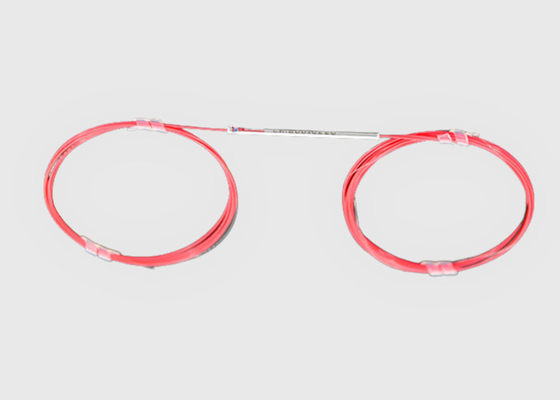

1x2 puertos 900um tubo suelto WDM fundido chaqueta SMF28e Fibra 1m longitud de fibra desnuda
Información básica:
El módulo WDM fusionado de 980/1060nm puede combinar señales de 980nm y 1060nm en una fibra o separar señales de 980nm y 1060nm en dos fibras.
Para los acopladores / separadores de 1 × 2 o 2 × 2, el plomo naranja designa la entrada primaria, el otro naranja designa la salida primaria.Para una relación de acoplamiento que no sea 50/50, el mayor porcentaje de relación de acoplamiento estará siempre en el otro conducto naranja.
Tenemos diferentes tipos deLas máquinas cónicas bicónicas fundidas, los plazos de entrega pueden estar garantizados.
.
2×2 WDM fusionado Beneficio y características:
Baja pérdida excesiva
Varias relaciones de acoplamiento
Tamaño compacto
Alta estabilidad y fiabilidad
Versión SM, MM, PM
Aplicación WDM fusionada
Beneficios y características del WDM fusionado:
* GR-1209-CORE Requisitos para componentes ópticos pasivos
* GR-1221-CORE Requisitos de garantía de fiabilidad para componentes ópticos pasivos
* GR-326-CORE Requisitos para los conectores ópticos de modo único
* TIA-604 Norma de interpretabilidad de los conectores de fibra óptica
* Directiva ROHS sobre la restricción de las sustancias peligrosas
Aplicaciones WDM fusionadas 2×2:
Especificaciones y parámetros tecnológicos:
| Parámetro | 980/1550 nm WDM o 1060/1550 nm WDM | Se aplican las siguientes medidas: | 1480/1550nm WDM |
| Tipo de fibra (dB) | El número de unidades de producción será el siguiente: | Se aplican los siguientes requisitos: | |||||||
| Duración de onda de funcionamientonm) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda operativonm) | ± 10/20 | ± 15 | ± 15 | ||||||
| Grado | P | A. No | P | A. No | P | A. No | P | A. No | |
| Pérdida de inserciónDb) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| El aislamientoDb) | ≥ 20 | ≥ 18 años | ≥ 20 | ≥ 18 años | ≥ 25 años | ≥ 18 años | ≥ 25 años | ≥ 18 años | |
| PDL ((Db) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| DirectividadDb) | ≥ 55 años | ||||||||
| Temperatura de funcionamiento ((°C) | -40 ~ +85 | ||||||||
* La especificación anterior excluye el conector
* Otras especificaciones pueden hacerse según las necesidades del cliente
Información sobre los pedidos:
| ¿Qué es esto? | No... | XX- | XX- | ¿ Qué es eso? | XX- | XX- | X. | |||
| 95:980 y 1550nm 135:1310 y 1550nm 65:1060 y 1550nm 45:1480 y 1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:personalización |
2525 μM Fibra 09:900μM Fibra suelta 20: cable de 2 mm 30: cable de 3 mm |
SC:SC/UPC SA:SC/APC ¿Qué quiere decir? 00No hay conector. |
A: Un B: B C: C |
|||||
| Grado | Operación longitud de onda | Tipo de fibra | Duración de la fibra | Tipo de cola de cerdo | Tipo de conexión | DimensiónNo | ||||
Tipo de cable WDM:
1Las fibras monomodo permiten una modalidad de propagación.
2Las fibras multimodo soportan la propagación de múltiples modos.
3El rango de longitud de onda es el rango de longitudes de onda en el que operará el WDM.
4El ancho de banda, también llamado espaciado de canal, es el tamaño de las ventanas en nm.
5. El espaciado de los canales es la diferencia de centro a centro en la frecuencia entre los canales vecinos. Doscientos GHz corresponde a un espaciado de 0,4 nm, 100 GHz corresponde a un espaciado de 0,2 nm,y 50 GHz corresponde a .1 nm de separación.
6El número de canales es el número de canales que el dispositivo tiene para enviar información. Este número puede variar de 4 a 160 con mejoras de diseño que agregan más canales.
7La pérdida de inserción es la atenuación causada por la inserción de multiplexadores de división de longitud de onda (WDM) en un sistema de transmisión óptica.
La pérdida dependiente de la polarización es la desviación máxima en la pérdida de inserción en todos los estados de polarización de entrada.
Servicio de comunicaciones de Wuhan Geehe:
-- Mejora continua; aceptación de nuevos desafíos
-- Innovar nuevos procesos y crear nuevos productos para el beneficio de nuestros clientes
-- Muestras gratuitas para ensayo
-- Inspección de fábrica, también acepta la inspección de terceros
-- Equipo más joven
