Datos del producto:
|
| Nombre de módulo: | Acoplador óptico del WDM con el conector del SC | tipo del puerto: | 1×48 |
|---|---|---|---|
| Tipo de la fibra: | Fibra de la panda del P.M. | Chaqueta: | 250um o 900nm u otros |
| Conectores: | Con los conectores del LC upc | Longitud de la coleta: | el 1M, el 1.5M o modificado para requisitos particulares |
| Puerto común del paso: | PM980 o PM1550 | Canal de la opción: | 4, 8, 16, 18 canales |
| Longitud de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Mini paquete, paquete del módulo, paquete del capítulo |
| Resaltar: | Acoplador con varios modos de funcionamiento del WDM de la fibra óptica,WDM de la fibra óptica con el conector del SC,Acoplador del WDM de la fibra óptica del SGS |
||

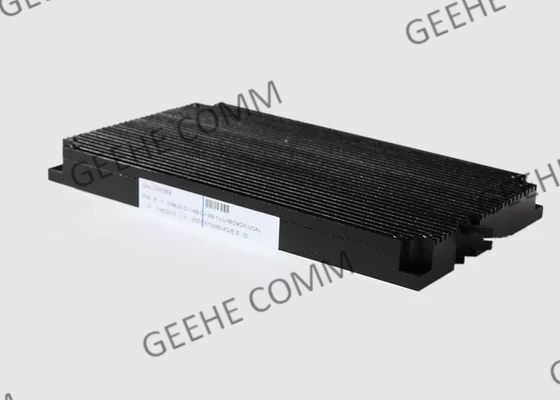

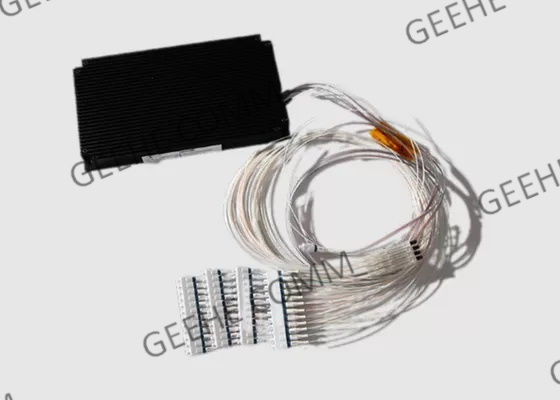

El SGS aprobó el acoplador óptico con varios modos de funcionamiento del WDM del receptor de EFDA con el conector del SC
Información básica:
La fan hacia fuera fundió el acoplador se construye usando tecnología bicónica fundida de la forma cónica (FBT). Puede ser utilizada para partir la señal de entrada en los diversos ratios con pérdida de inserción baja.
Módulos fundidos del WDM: El WDM fundido usado en amplificadores de fibra óptica, tales como 980/1550nm, 1480/1550nm, 980/1060nm fundió el WDM;
Módulo fundido del WDM usado en sistemas bidireccionales o de CWDM de comunicación óptica, tales como módulo del WDM 1310/1550nm.

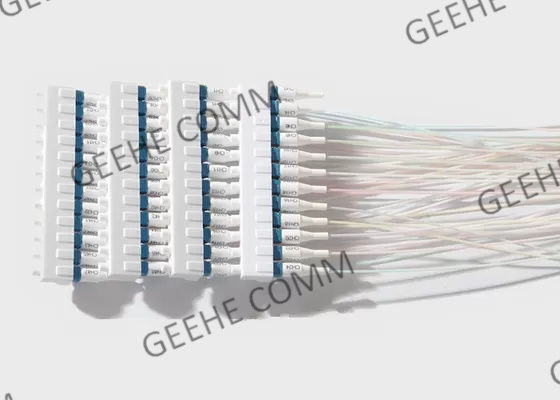

Los conectores están disponibles: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC etc.
WDM Benefit&Features de FBT:
* alto aislamiento del canal
* altas uniformidad y confiabilidad
* inserción baja y volver pérdida
* excepcionalmente estable y confiable
* paquete rugoso, ambientalmente estable
* El arreglo para requisitos particulares apoyó
Certificación y conformidad:
* GR-1209-CORE Requisitos para los componentes ópticos pasivos
* GR-1221-CORE Requisitos de la garantía de fiabilidad para los componentes ópticos pasivos
* GR-326-CORE Requisitos para los montajes de puentes unimodales de la arena de los conectores ópticos
* TIA-604 Estándar del interpretability del conector de la fibra óptica
* ROHS Directorio sobre la restricción de sustancias peligrosas
Usos del WDM:
* FTTX
* redes ópticas pasivas (PON)
* Digitaces, sistemas de vídeo híbridos
* vínculos de CATV y sensores de la fibra
* telecomunicación de larga distancia
* distribuciones de /PON del acceso
* Datacenter
Parámetros de la tecnología de Specifications&:
| Tipo de la fibra (DB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nanómetro) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nanómetro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Pérdida de inserción (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (DB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* la especificación antedicha está excluyendo el conector
* la otra especificación se puede hacer en cliente requiere
Información el ordenar:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
el 1:1m X: arreglo para requisitos particulares |
los 25:250μM Fiber fibra floja 20 de los 09:900μM: cable de 2m m 30: cable de 3m m |
SC: SC/UPC SA: SC/APC ...... 00: Ningún conector |
: B: B C: C |
|||||
| Grado | Longitud de onda de la operación | Tipo de la fibra | Longitud de la fibra | Tipo de la coleta | Conecte el tipo | Dimensión | ||||
Servicio del Comm de Wuhan Geehe:
-- Mejora continua; aceptar nuevos desafíos
-- Nuevos procesos de la innovación, y crear nuevos productos en.beneficio de nuestros clientes
-- Muestras libres para probar
-- La inspección de fábrica, también acepta los terceros examina
-- Un equipo más joven
-- 15 años de proveedores estables, la fecha de expedición puede ser garantizada
