Datos del producto:
|
| Nombre de módulo: | Acoplador del WDM unimodal | tipo del puerto: | 1×26 |
|---|---|---|---|
| Tipo de la fibra: | Fibra de la panda del P.M. todos los puertos o fibra del SM | Chaqueta: | 250um o 900nm u otros |
| Conectores: | Con los conectores del LC UPC | Longitud de la coleta: | el 1M, el 1.5M o modificado para requisitos particulares |
| Puerto común del paso: | PM980, PM1310 o PM1550 | Canal de la opción: | 2, 4, 8, 16, 18, 36, 48 canales |
| Longitud de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Paquete original del cartón; Como requisito de clientes |
| Resaltar: | WDM de la fibra óptica 1310 1550nm,acoplador del WDM de la fibra óptica 900um,Acoplador del WDM de la fibra óptica unimodal |
||

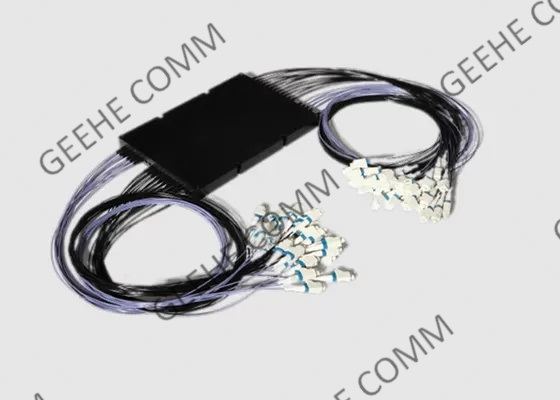

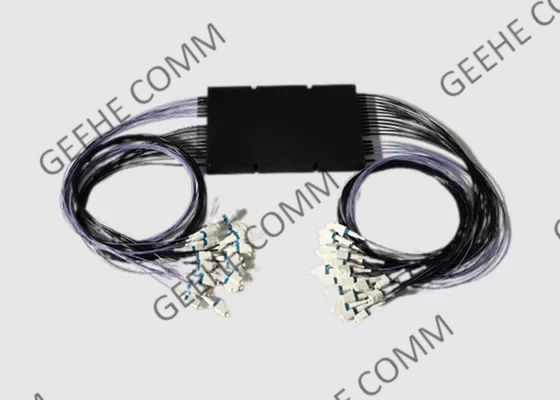

Alto acoplador del WDM del aislamiento 1310 1550nm 900um unimodal con SC/APC
Información básica:
Es común juntar dos longitudes de onda muy diversas en la misma trayectoria ligera en usos de mezcla de la frecuencia no lineal, por ejemplo en SFG/DFG u OPA. Sin embargo, la solución para juntar dos longitudes de onda muy diversas en la misma fibra óptica no pudo estar disponible vía los acopladores comunes del WDM en el mercado.
Para resolver este problema de acoplamiento, proporcionamos los acopladores especiales del WDM para su conveniencia del uso. Usted puede especificar sus longitudes de onda de la entrada-salida y tipos deseados de fibra preferida en cada puerto de acoplamiento. Diseñar/fabricaremos los acopladores especiales del WDM al ayudante su longitud de onda que combina o que parte en usos de mezcla de la frecuencia no lineal.
WDM Benefit&Features de FBT:
Certificación y conformidad:
* GR-1209-CORE Requisitos para los componentes ópticos pasivos
* GR-1221-CORE Requisitos de la garantía de fiabilidad para los componentes ópticos pasivos
* GR-326-CORE Requisitos para los montajes de puentes unimodales de la arena de los conectores ópticos
* TIA-604 Estándar del interpretability del conector de la fibra óptica
* ROHS Directorio sobre la restricción de sustancias peligrosas
Usos del WDM:
Parámetros de la tecnología de Specifications&:
| Tipo de la fibra (DB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nanómetro) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nanómetro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Pérdida de inserción (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (DB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* la especificación antedicha está excluyendo el conector
* la otra especificación se puede hacer en cliente requiere
Información el ordenar:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
el 1:1m X: arreglo para requisitos particulares |
los 25:250μM Fiber fibra floja 20 de los 09:900μM: cable de 2m m 30: cable de 3m m |
SC: SC/UPC SA: SC/APC ...... 00: Ningún conector |
: B: B C: C |
|||||
| Grado | Longitud de onda de la operación | Tipo de la fibra | Longitud de la fibra | Tipo de la coleta | Conecte el tipo | Dimensión | ||||
Conectores del WDM
