Datos del producto:
|
| Nombre de módulo: | WDM del acoplador de LC/UPC 1x2 FBT | tipo del puerto: | 1×2 |
|---|---|---|---|
| Tipo de la fibra: | Fibra de la panda del P.M. todos los puertos o fibra del SM | Chaqueta: | 250um o 900nm u otros |
| Conectores: | Con los conectores del LC UPC | Longitud de la coleta: | el 1M, el 1.5M o modificado para requisitos particulares |
| Puerto común del paso: | PM980, PM1310 o PM1550 | Canal de la opción: | 2, 4, 8, 16, 18, 36, 48 canales |
| Longitud de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Paquete original del cartón; Como requisito de clientes |
| Resaltar: | WDM del acoplador de 1x2 FBT,WDM del acoplador de LC/UPC FBT,WDM del acoplador de LC/UPC 1x2 FBT |
||

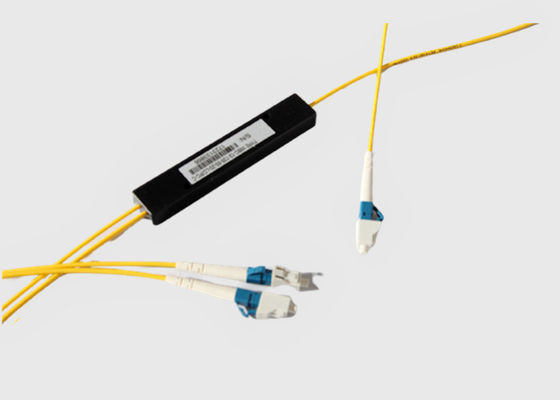

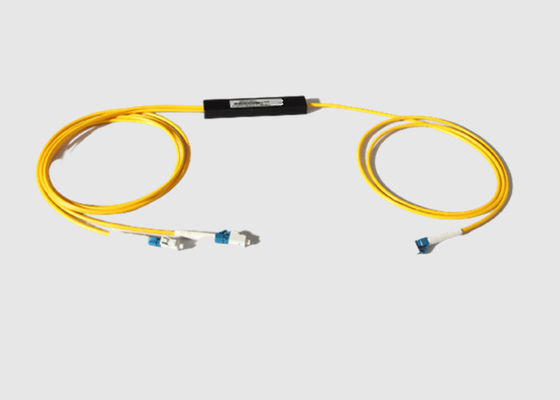

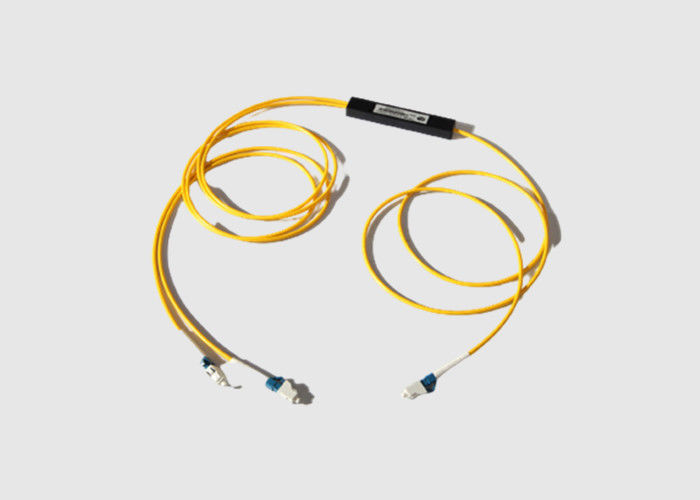

Menos el WDM dual del acoplador del ratio LC/UPC 1x2 Fbt del divisor de la ventana de MOQ FTTH
Información básica:
El WDM fundido también se basa en tecnología bicónica fundida de la forma cónica (FBT), se utiliza para combinar y para separar las señales ópticas transmitidas en diversas longitudes de onda. Compare al WDM de filtro (dispositivo de FWDM), WDM fundido ofrece pérdida de inserción baja y un precio bajo mucho, y es ampliamente utilizado en la supervisión óptica de la red de la transmisión y de la situación de la red.
Ofrecemos las soluciones completas y flexibles para el acoplador fundido de la fibra óptica (acoplador de FBT) y fundimos usos del WDM. Debido a nuestros pequeños paquetes estándar (3.0x54m m),
WDM Benefit&Features de FBT:
Exceso de pérdida baja
Diverso ratio de acoplamiento
Tamaño compacto
Altas estabilidad y confiabilidad
SM, milímetro, versión del P.M.
Uso fundido del WDM
WDM Benefit&Features de FBT:
* requisitos de GR-1209-CORE para los componentes ópticos pasivos
* requisitos de la garantía de fiabilidad de GR-1221-CORE para los componentes ópticos pasivos
* requisitos de GR-326-CORE para los montajes de puentes unimodales de la arena de los conectores ópticos
* estándar del interpretability del conector de la fibra óptica TIA-604
* directorio de ROHS sobre la restricción de sustancias peligrosas
Usos del WDM:
Parámetros de la tecnología de Specifications&:
| Tipo de la fibra (DB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nanómetro) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nanómetro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Pérdida de inserción (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (DB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* la especificación antedicha está excluyendo el conector
* la otra especificación se puede hacer en cliente requiere
Información el ordenar:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
el 1:1m X: arreglo para requisitos particulares |
los 25:250μM Fiber fibra floja 20 de los 09:900μM: cable de 2m m 30: cable de 3m m |
SC: SC/UPC SA: SC/APC ...... 00: Ningún conector |
: B: B C: C |
|||||
| Grado | Longitud de onda de la operación | Tipo de la fibra | Longitud de la fibra | Tipo de la coleta | Conecte el tipo | Dimensión | ||||
Tipo de cable del WDM:
1. Las fibras unimodales permiten que un modo propague.
2. las fibras con varios modos de funcionamiento apoyan la propagación de modos múltiples.
3. la gama de longitud de onda es la gama de longitudes de onda que el WDM actuará adentro.
4. el ancho de banda, también llamó el espaciamiento de canal, es el tamaño de las ventanas en el nanómetro.
5. el espaciamiento de canal es la diferencia del centro-a-centro en frecuencia entre los canales vecinos. Doscientos gigahertz corresponden a .4 espaciamiento del nanómetro, 100 gigahertz corresponden a .2 espaciamiento del nanómetro, y 50 gigahertz corresponden a .1 espaciamiento del nanómetro.
6. el número de canales es el número de canales que el dispositivo tiene que enviar la información. Este número puede extenderse de 4 a 160 con los aumentos del diseño que añaden más canales.
7. la pérdida de inserción es la atenuación causada por la inserción de los multiplexores de la división de la longitud de onda (WDM) en un sistema de transmisión óptico.
la pérdida Polarización-dependiente es la desviación máxima en pérdida de inserción a través de todos los estados de polarización de la entrada.
