Datos del producto:
|
| Nombre del modelo: | 2Cables de parche de fibra óptica de 0,0 mm | Material de la cubierta: | PVC LSZH |
|---|---|---|---|
| Duración del cable: | 1m o personalizado | Número de fibras: | 2 |
| Resistencia a la tensión (N): | ≥55 | Diámetro del cable: | 0.9m m, 1.6m m, 2m m o 3m m |
| El color: | amarillo | Material de la chaqueta: | PVC, canalización vertical (OFNR), pleno (OFNP), LSZH |
| Resaltar: | Cable a dos caras del remiendo de la fibra óptica OS2,Cable 2.0m m del remiendo de la fibra óptica,Cordón de remiendo de la fibra óptica los 5M |
||

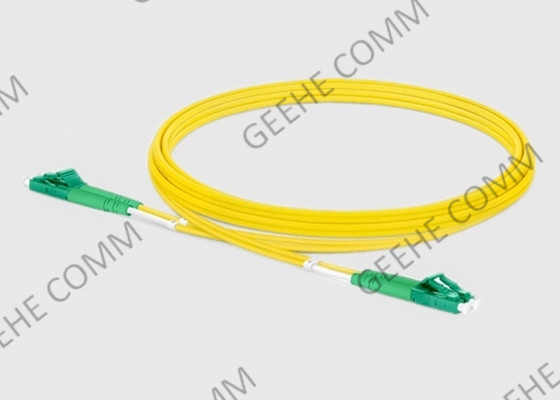

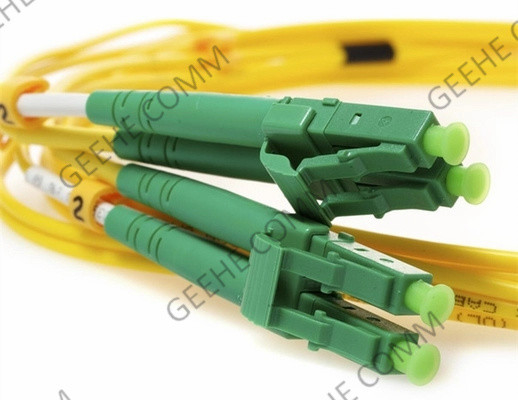

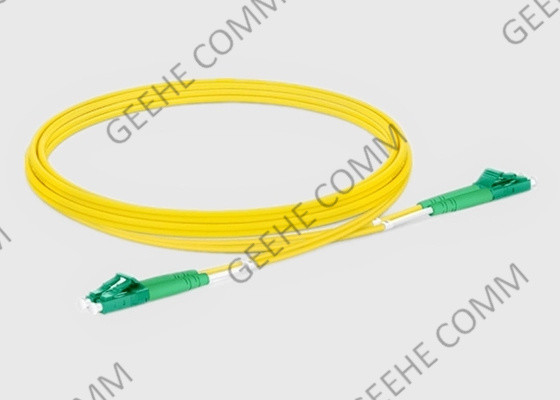

5M LC APC a LC APC Duplex OS2 Modo único PVC 2,0 mm Cable de parche de fibra óptica
1- Introducción básica:
Los cables de parche de fibra óptica son adecuados para cables de salto de equipos, conexiones cruzadas y conexiones de área de trabajo.Todos los cables de parche se fabrican con cable de grado de elevación y se prueban en fábrica para asegurarse de que el rendimiento cumple con los estándares de TelcordiaLos cables de parche están disponibles tanto en modo multimodo como en modo único, en simplex y en duplex.
Todos los saltadores se fabrican para cumplir o exceder las especificaciones de Telcordia GR326-CORE Issue 4.
Se prueban para obtener una claridad óptica adecuada, pérdida de inserción, pérdida de retorno y geometría de la cara final para garantizar el máximo rendimiento óptico.
2Beneficios y características del cordón de parche LC a LC:
3Aplicaciones del cable de parches de fibra óptica:
4Especificación y parámetro tecnológico
| Parámetros | Valor | ||||
| Tipo de conector | Los Estados miembros deberán establecer un marco para la aplicación de las disposiciones de la presente Directiva. | ||||
| longitud de onda del centro(nm) | 1310 o 1550,980 o 1060,850,780 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 55 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 65 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5. Especificación del conector LC y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 55 años | ≥ 65 años |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Información de pedido del cable de parche LC:
| OFC | - ¿ Qué? | - XX | - XX | - XX | - ¿ Qué? | - ¿ Qué? |
| S: Simplex D: Duplex |
Los Estados miembros podrán autorizar el uso de las mismas. LC:LC/UPC LP:LC/PC |
Los Estados miembros deberán tener en cuenta los siguientes elementos: LC:LC/UPC LP:LC/PC |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:otros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diámetro del cable | Tipo de brida | Duración de la fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7¿Cómo elegir cordones de parche de fibra?
1)Modo de cable de fibra: modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Elegir el tipo de chaleco de cable adecuado (PVC/LSZH/OFNP/Armored)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y pleno no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Tipo de conector: LC, SC, ST u otros
Hay muchos tipos de conectores utilizados en cables de parche de fibra como LC, SC, ST, MTP o MPO enumerados en este artículo ¿Cuántos tipos de conectores de fibra conocen?hay un diseño de conector más reciente llamado conector MDC, que permite la mayor densidad de conectores posible al ofrecer una ventaja de 3X sobre un conector LC estándar.Así que es mejor que confirmes el tipo de interfaz de los dispositivos que estás usando la primera vez.
5) Elegir el tipo de esmalte de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
8Servicios de la fábrica:
Servicio OEM de alto nivel para marcas.
