Datos del producto:
|
| Nombre del modelo: | OM2 Cable de parche de fibra de 3,0 mm, naranja | Conector de fibra: | Desde SC hasta ST |
|---|---|---|---|
| Base de la fibra: | Modo múltiple | El color: | Naranja, personalizado |
| Diámetro del cable: | 0.9m m, 1.8m m, 2.0m m, 3.0m m | Las chaquetas: | Pvc |
| Tipo de conector: | Las demás: | Duración (metros): | 10 metros |
| Resaltar: | Cable del remiendo de la fibra de OM2 3.0m m,Cable a dos caras del remiendo de la fibra con varios modos de funcionamiento,cordón de remiendo de la fibra óptica de 3M ST/SC |
||

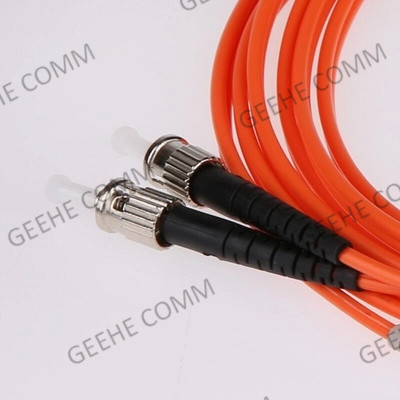

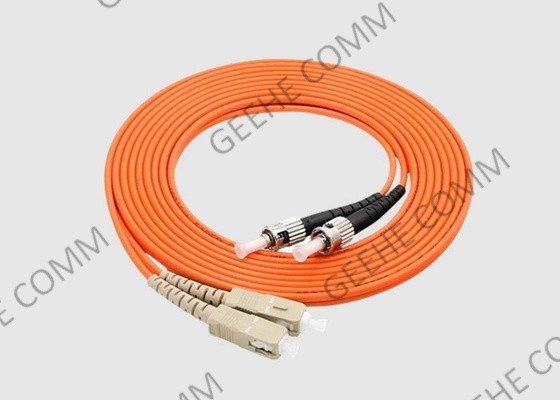

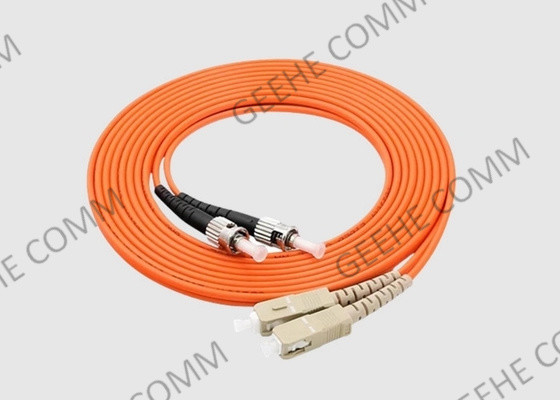

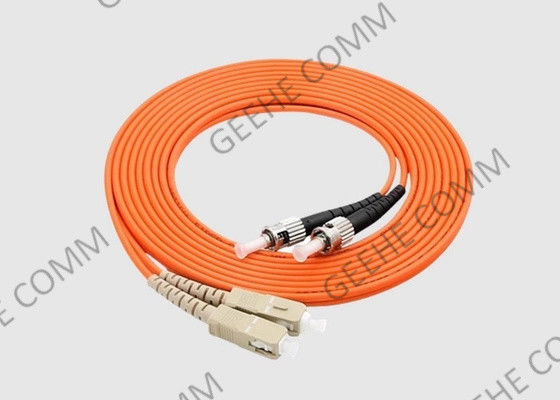

3M ST/SC Duplex Multimode 50/125 OM2 3,0 mm Cable de parche de fibra, naranja
1- Introducción básica:
50/125 OM2 Fibra multimodo está diseñada y creada para Ethernet rápido, Canal de fibra, velocidades de Gigabit Ethernet, centro de datos, legado OM2, redes de área local, SAN, red troncal, riser,y aplicaciones horizontales.
Los cables de parche de fibra OM2 funcionan en un espectro de temperatura recomendado: (-4 ° F a +158 ° F) y tienen un radio de inclinación de instalación MIN de 5,00 cm y un radio de inclinación a largo plazo MIN de 3,00 cm.
OM2 50/125 Los cables de parche de fibra multimodo reducen el proceso de instalación y minimizan el costo total de la instalación, debido a la característica intrínseca de plug-and-play de fibra preterminada.
El conector ST tiene un soporte de bayoneta Twist-on / twist-off con una ferrule cerámica.
2Beneficios y características del cordón de parche ST a SC:
• Diseñado para soportar aplicaciones de Ethernet de gigabit, canal de fibra, Infiniband, ATM y protocolo de Internet
• Plenum CMP calificado para cables que atraviesan paredes y techos con espacio de aire plenario
• Proceso patentado de moldeo por inyección para una mayor durabilidad
• Inspeccionado ópticamente y probado para detectar pérdidas de inserción
• Diseño a prueba de tirón, inmune a las interferencias eléctricas
• Conectores codificados por color para facilitar la identificación y la durabilidad
3Aplicaciones del cable de parches de fibra óptica:
Sistemas de comunicación por fibra óptica, vídeo, LAN y CATV
Red de acceso óptico
Transmisión de datos por fibra óptica
Centros de datos
Red de área local
Equipo de ensayo
4.Parametro de especificación y tecnología
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 55 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 65 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra de maíz | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5.SC Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 55 años | ≥ 65 años |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6¿Cómo elegir cordones de parche de fibra?
1) Modo de cable de fibra: Modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Elegir el tipo de chaleco de cable adecuado (PVC/LSZH/OFNP/Armored)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y plenum no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Elegir el tipo de polido de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
7El servicio.
