Datos del producto:
|
| Nombre del modelo: | OM1 Cable de parche de fibra óptica de PVC de 2,0 mm | Conector de fibra: | Desde SC hasta ST |
|---|---|---|---|
| Base de la fibra: | Modo múltiple | El color: | Naranja, personalizado |
| Diámetro del cable: | 0.9m m, 1.8m m, 2.0m m, 3.0m m | Las chaquetas: | El PVC |
| Tipo de conector: | Las demás: | Duración (metros): | 10M |
| Resaltar: | Cable del remiendo de la fibra óptica del PVC OM1,Cable con varios modos de funcionamiento del remiendo de la fibra óptica,Cordón de remiendo a dos caras de la fibra óptica de RoHS |
||

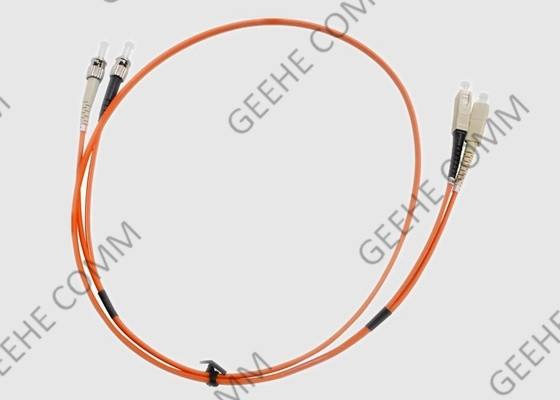

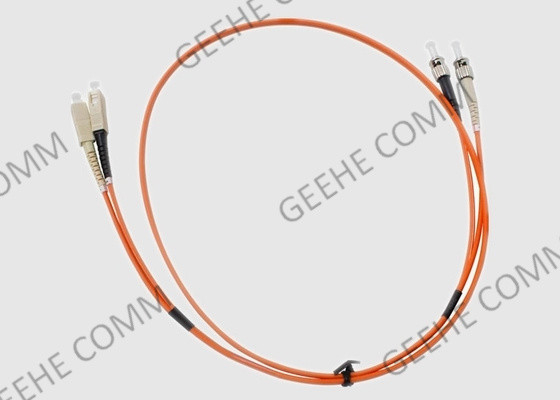

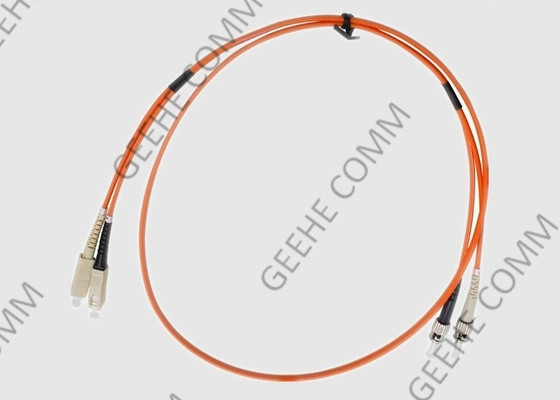

Cable de parche de fibra óptica de 2,0 mm de PVC de modo múltiple duplex OM1 SC a ST
1- Introducción básica:
El cable de parche multimodo utiliza cable de fibra óptica de 62,5/125 μm con conectores SC dobles en un extremo y conectores ST dobles en el otro.SC son conectores cuadrados de empuje y tira y se utilizan con dispositivos como paneles de parches de fibra, convertidores de medios, etc. Los conectores ST tienen barriles metálicos que giran sobre o de un recipiente ST, también conocido como bayonet.
El tipo de pulido es PC (contacto físico) para un excelente contacto y rendimiento.
2Beneficios y características del cordón de parche:
3Aplicaciones del cable de parches de fibra óptica:
Sistemas de comunicación por fibra óptica, vídeo, LAN y CATV
Red de acceso óptico
Transmisión de datos por fibra óptica
Centros de datos
Red de área local
Equipo de ensayo
4Especificación y parámetro tecnológico
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 55 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 65 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra de maíz | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5.SC Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 55 años | ≥ 65 años |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6¿Cómo elegir cordones de parche de fibra?
1) Modo de cable de fibra: Modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Elegir el tipo de chaleco de cable adecuado (PVC/LSZH/OFNP/Armored)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y pleno no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Elegir el tipo de polido de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
