Datos del producto:
|
| Nombre de módulo: | Acopladores de la banda ancha 1550NM | Tipo portuario: | 1×2 |
|---|---|---|---|
| Tipo de la fibra: | Fibra todos los puertos o fibra del SM | Chaqueta: | 250um o 900nm u otros |
| Conectores: | Con los conectores de FC UPC | Longitud de la coleta: | el 1m, el 1.5m o modificado para requisitos particulares |
| Puerto común del paso: | PM980, PM1310 o PM1550 | Canal de la opción: | 2, 4, 8, 16, 18, 36, 48 canales |
| Longitud de onda de funcionamiento: | 980~1620 nanómetro | Paquete: | Paquete original del cartón; Como requisito de clientes |
| Resaltar: | Acopladores de la banda ancha 1550NM,Acopladores de acero de la banda ancha del tubo 1550NM |
||

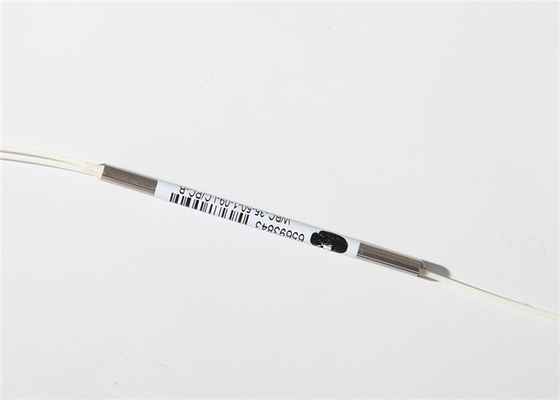

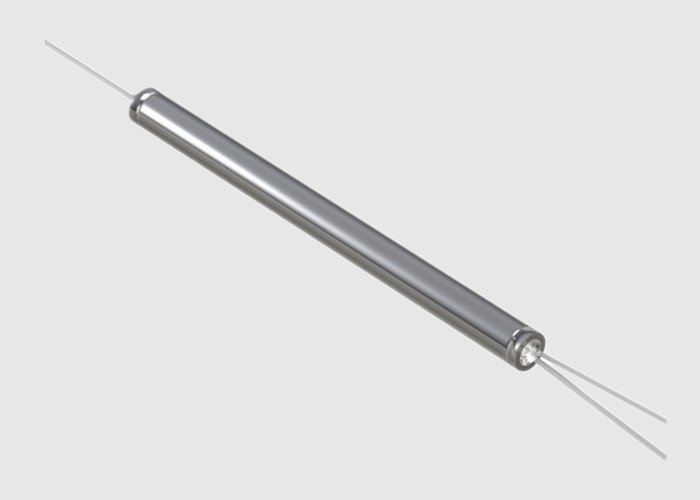

Acopladores de acero de la banda ancha del tubo 1550NM del solo modo
Información básica:
Fractura dual de los acopladores de la banda ancha de la ventana de CouplersThe de la banda ancha (WBC) o poder óptico de los pares en dos regiones de la longitud de onda mientras que mantiene un ancho de banda de funcionamiento muy amplio.
Los ratios partidos y de acoplamientos están disponibles de 1% a 99%. WBCs se considera extensamente una de las soluciones más rentables para la gestión óptica del poder. El WBC es un dispositivo de la todo-fibra, sobre la base de la tecnología bicónica fundida de Geehe, y se diseña y se fabrica cumplir requisitos militares y de Telcordia.
Del equipo de la forma cónica al software, cada paso es R&D de propio equipo, calidad es más estable.
.
1×2 fundió WDM Benefit&Features:
WDM fundido Benefit&Features:
* requisitos de GR-1209-CORE para los componentes ópticos pasivos
* requisitos de la garantía de fiabilidad de GR-1221-CORE para los componentes ópticos pasivos
* requisitos de GR-326-CORE para los montajes de puentes unimodales de la arena de los conectores ópticos
* estándar del interpretability del conector de la fibra óptica TIA-604
* directorio de ROHS sobre la restricción de sustancias peligrosas
1×2 fundió usos del WDM:
Parámetros de la tecnología de Specifications&:
| Parámetro | WDM WDM 980/1550nm o 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Tipo de la fibra (DB) | Corning HI1060flex u OFS BF05635-02 | SMF-28e | |||||||
| Longitud de onda de funcionamiento (nanómetro) | 980 y 1550 | 1060 y 1550 | 1310 y 1550 | 1480 y 1550 | |||||
| Ancho de banda de funcionamiento (nanómetro) | ±10/20 | ±15 | ±15 | ||||||
| Grado | P | P | P | P | |||||
| Pérdida de inserción (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Aislamiento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Directividad (DB) | ≥55 | ||||||||
| Temperatura de funcionamiento (℃) | -40 ~ +85 | ||||||||
* la especificación antedicha está excluyendo el conector
* otras especificaciones se pueden hacer en cliente requieren
Información el ordenar:
| WDM | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
el 1:1m X: arreglo para requisitos particulares |
los 25:250μM Fiber fibra floja 20 de los 09:900μM: cable de 2m m 30: cable de 3m m |
SC: SC/UPC SA: SC/APC ...... 00: Ningún conector |
: B: B C: C |
|||||
| Grado | Longitud de onda de la operación | Tipo de la fibra | Longitud de la fibra | Tipo de la coleta | Conecte el tipo | Dimensión | ||||
Tipos de cable del WDM:
1. Las fibras unimodales permiten que un modo propague.
2. las fibras con varios modos de funcionamiento apoyan la propagación de modos múltiples.
3. la gama de longitud de onda es la gama de longitudes de onda que el WDM actuará adentro.
4. el ancho de banda, también llamó el espaciamiento de canal, es el tamaño de las ventanas en el nanómetro.
5. el espaciamiento de canal es la diferencia del centro-a-centro en frecuencia entre los canales vecinos. Doscientos gigahertz corresponden a .4 espaciamiento del nanómetro, 100 gigahertz corresponden a .2 espaciamiento del nanómetro, y 50 gigahertz corresponden a .1 espaciamiento del nanómetro.
6. el número de canales es el número de canales que el dispositivo tiene que enviar la información. Este número puede extenderse de 4 a 160 con los aumentos del diseño que añaden más canales.
7. la pérdida de inserción es la atenuación causada por la inserción de los multiplexores de la división de la longitud de onda (WDM) en un sistema de transmisión óptico.
la pérdida Polarización-dependiente es la desviación máxima en pérdida de inserción a través de todos los estados de polarización de la entrada.
