Datos del producto:
|
| Nombre del modelo: | Cables de parches de fibra óptica | Conector: | LC a FC |
|---|---|---|---|
| Tipo de fibra: | SM/MM/OM3 | Número de fibras: | 2 corazones |
| Diámetro del cable: | 0.9m m, 1.8m m, 2.0m m, 3.0m m | Cubierta exterior: | El contenido de PVC LSZH OFNR OFNP |
| Color del cable: | Auqa, amarillo, naranja, etc. | Duración del cable: | 1M, 2M, 3M, 5M o según la solicitud del cliente |
| Servicio: | Producción y fabricación de equipos | Muestras: | libre |
| Resaltar: | G657A LC al cordón de remiendo de FC,1.8m m LC al cordón de remiendo de FC,fc de 1.8m m al cordón de remiendo de la fibra del lc |
||

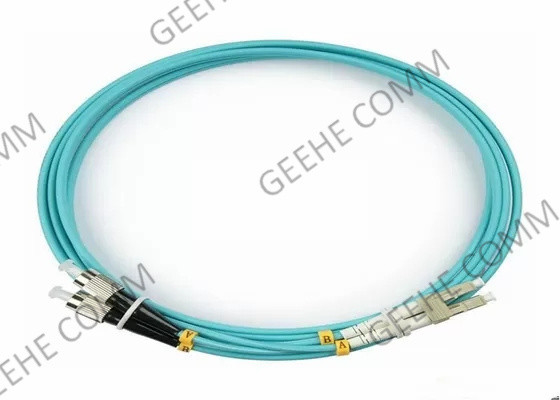

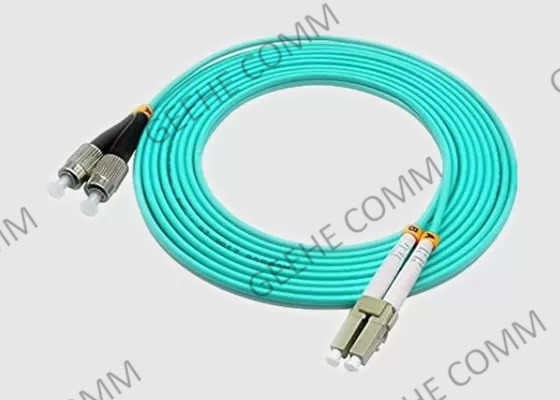

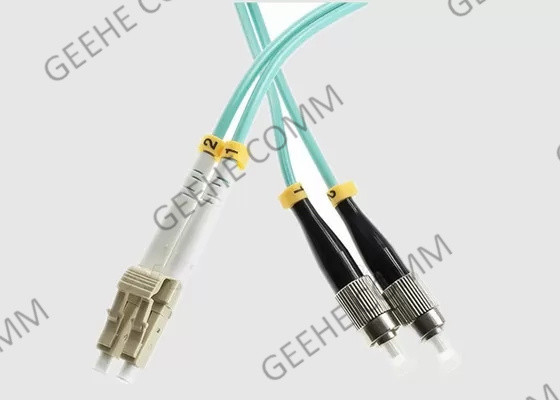

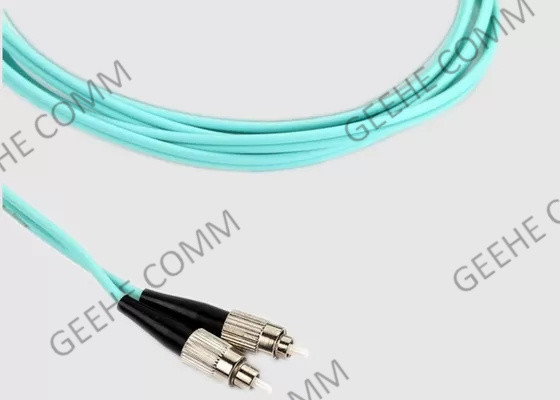

LC UPC a FC UPC Duplex de modo único G657A Fibra óptica con conexión de fibra
1. Introducción básica:
LC/UPC a FC/UPC fibra óptica patchcord. UPC significa Ultra Contacto Físico y representa una de las mejores formas de pulido para los ferrules de fibra,que garantizan una atenuación de retorno superior a 50 dB para las conexiones de modo único.
El catálogo de Fibra Óptica Geehe está diseñado para proporcionarle todo lo que necesita para configurar su red de fibra óptica, con el equipo de fabricación de precisión en el sitio y nuestros trabajadores calificados,nuestro cable de parche de fibra óptica LC/UPC a LC/UPC es confiable y 100% probado de acuerdo con estándares industriales e internacionales, estos cables de fibra LC-LC son con personalización flexible, buenos precios y entrega muy rápida.
2Beneficios y características del cordón de parche:
3. Aplicaciones de cordones de parches de fibra óptica:
Sistemas de comunicación por fibra óptica, vídeo, LAN y CATV
Equipo de red óptica, equipo de ensayo óptico
Módulo Pigtails, multimedios, premisa
Instalación de terminación del dispositivo activo
4.Parametro de especificación y tecnología
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 60 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5.LC a FC Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3El artículo 2, apartado 1MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 50 | ≥ 50 |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Información sobre el pedido de conectores LC:
| OFC | - ¿ Qué? | - XX | - XX | - XX | - ¿ Qué? | - ¿ Qué? |
| S: Simplex D: Duplex |
Los Estados miembros deberán tener en cuenta los siguientes elementos: LC:LC/UPC LP:LC/PC |
Los Estados miembros deberán tener en cuenta los siguientes elementos: Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de los Estados miembros. |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:otros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diámetro del cable | Tipo de brida | Duración de la fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCInformación sobre el pedido de conectores:
| OFC | - ¿ Qué? | - XX | - XX | - XX | - ¿ Qué? | - ¿ Qué? |
| S: Simplex D: Duplex |
El número de personas a las que se refiere el apartado 1 del presente artículo. FC:FC/UPC FP:FC/PC (incluido el número de equipos) |
El número de personas a las que se refiere el apartado 1 del presente artículo. FC:LC/UPC FP:LC/PC Las condiciones de los contratos de servicios de transporte de mercancías y servicios de transporte de mercancías y servicios de transporte de mercancías y servicios de transporte de mercancías y servicios de transporte de mercancías |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:otros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diámetro del cable | Tipo de brida | Duración de la fibra |
* EX: OFC-S-FA-FC-09-1-0.5
8¿Cómo elegir cordones de parche de fibra?
1) elModo del cable de fibra: modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Tipo de chaleco de cable (PVC/LSZH/OFNP/armadura)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y plenum no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Tipo de conector: LC, SC, ST u otros
Hay muchos tipos de conectores utilizados en cables de parche de fibra como LC, SC, ST, MTP o MPO enumerados en este artículo ¿Cuántos tipos de conectores de fibra conocen?hay un diseño de conector más reciente llamado conector MDC, que permite la mayor densidad de conectores posible al ofrecer una ventaja de 3X sobre un conector LC estándar.Así que es mejor que confirmes el tipo de interfaz de los dispositivos que estás usando la primera vez.
5) Elegir el tipo de esmalte de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
