Datos del producto:
|
| Nombre del modelo: | Cordón de parches de fibra multimodo | Conector de fibra: | Desde SC hasta ST |
|---|---|---|---|
| Base de la fibra: | Modo multi, solo modo | El color: | Naranja, personalizado |
| Diámetro del cable: | 0.9m m, 1.8m m, 2.0m m, 3.0m m | Las chaquetas: | Se trata de las empresas que se encuentran en una situación de riesgo. |
| Tipo de fibra: | Las demás: | Duración (metros): | 3 metros |
| Resaltar: | cordón de remiendo de los 2M Multimode Fiber Optic,cordón de remiendo con varios modos de funcionamiento de la fibra óptica de 0.9m m,cable del remiendo de la fibra del sc del st de 0.9m m |
||

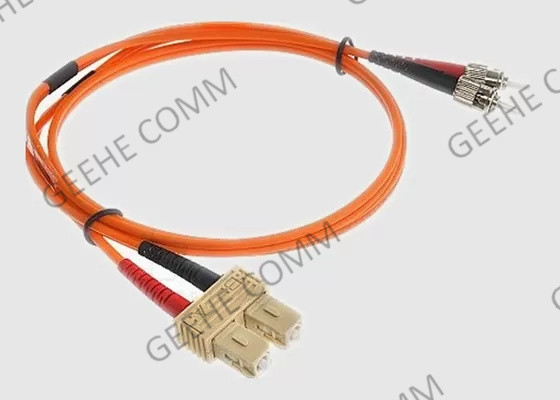

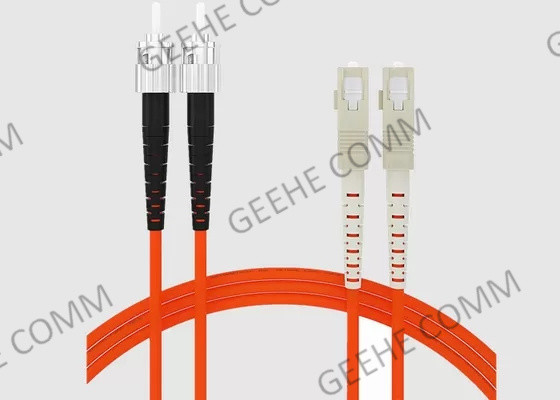

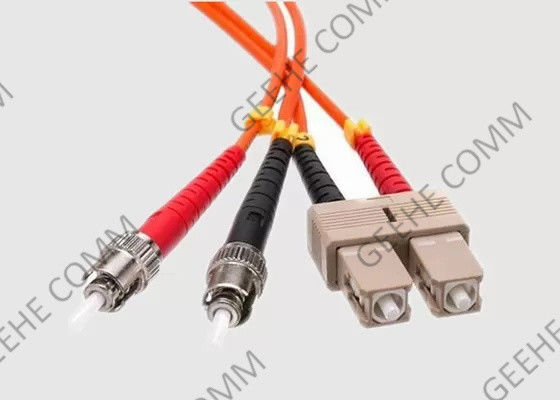

Alto retorno de 0,9 mm con aumento de la velocidad (OFNR) 2M Duplex SC a ST Cordón de parche de fibra multimodo
1. Introducción básica:
El conector óptico de fibra óptica SC a ST es una fibra de conector snap-in también con una ferrule de 2,5 mm que se utiliza ampliamente para que sea de excelente rendimiento.Es un conector que se cierra con un simple movimiento de empuje-tirón.También está disponible en una configuración dúplex, las botas de goma duraderas protegen contra daños típicos de los racks de datos ocupados y cada extremo está debidamente etiquetado para una fácil identificación.
El cable tiene conectores ST a SC, una chaqueta de PVC y está clasificado FDDI y OFNR.
2Beneficios y características del cordón de parche:
3. Aplicaciones de cordones de parches de fibra óptica:
Sistemas de comunicación por fibra óptica, vídeo, LAN y CATV
Red de acceso óptico
Transmisión de datos por fibra óptica
Centros de datos
Red de área local
Equipo de ensayo
4.Parametro de especificación y tecnología
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 60 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5.SC Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 55 años | ≥ 65 años |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Información sobre el pedido de conectores LC:
| OFC | - ¿ Qué? | - XX | - XX | - XX | - ¿ Qué? | - ¿ Qué? |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP: LC/PC |
SA:LC/APC En el caso de las empresas de servicios de telecomunicaciones, el nombre de la empresa será el siguiente: |
09:0.9 mm 20:2.0 mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:otros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diámetro del cable | Tipo de brida | Duración de la fibra |
* EX: OFC-SC-SC-09-1-0.5
7. ¿Cómo elegir cordones de parches de fibra?
1) Modo de cable de fibra: Modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Elegir el tipo de chaleco de cable adecuado (PVC/LSZH/OFNP/Armored)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y pleno no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Elegir el tipo de polido de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
