Datos del producto:
|
| Nombre del modelo: | Puente de la fibra óptica de ST-ST | Material de la cubierta: | Canalización vertical de OFNR |
|---|---|---|---|
| Duración del cable: | los 5m o Customerized | Modo de la propagación: | Modo multi, solo modo |
| Resistencia a la tensión (N): | ≥55 | Diámetro del cable: | 0.9m m, 2m m o 3m m |
| Conector: | ST al ST | Tipo de la Fin-cara: | UPC, PC, APC |
| Color de la chaqueta: | Amarillo o Customerized | Estándar: | Base de Telcordia GR-326- |
| Resaltar: | ST UPC al puente de la fibra óptica del ST UPC,ST del solo modo al cable de la fibra del ST,Fibra óptica Jumper Cable de ST-ST |
||

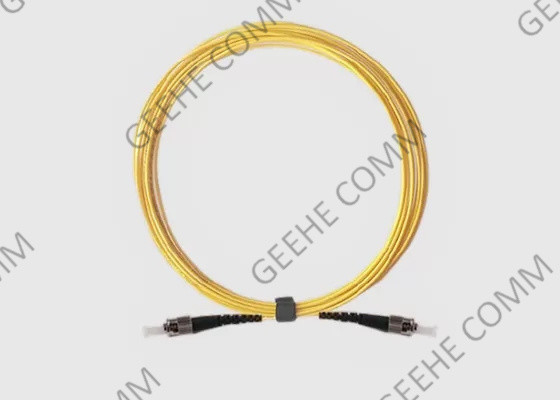

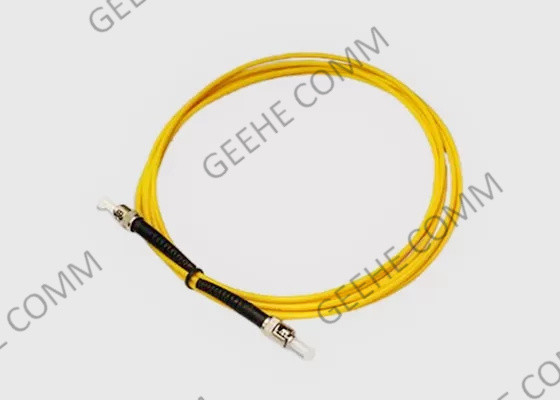

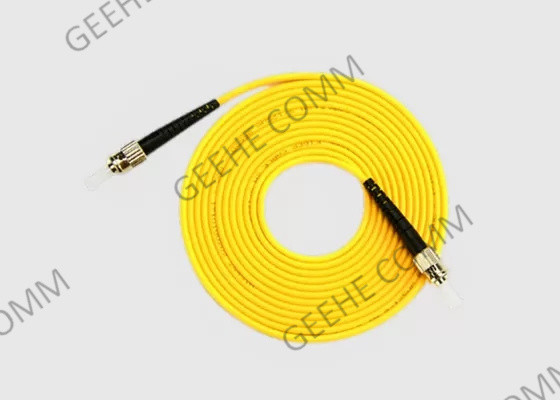

Cable de fibra óptica de modo único 62.5/125 ST-ST Jumper de fibra óptica para centro de datos
1- Introducción básica:
El cable de parche de fibra óptica ST UPC a ST UPC se utiliza para conectar el equipo de fibra óptica al equipo o el panel de parche al equipo.Está compuesto por un cable de parche terminado con conectores de fibra óptica ST en ambos extremosLos tipos de fibra óptica simple y dúplex están disponibles con soporte para los tipos de fibra óptica de modo único y multimodo.
Cables de parche de fibra ST a STofrecemos cables de parche, saltadores de fibra y cables de fibra de hasta 50 metros de largo.
2Beneficios y características del cordón de parche ST a ST:
1) Muestra gratuita de cable de parche de fibra óptica ST/UPC
2) Cabeza de unión metálica, ferrule de cerámica, ST-ST
3) Altura esférica de la fibra: -90 nm, +50 nm
4) Supervisión y ensayos de calidad 100%
5) GDurabilidad y intercambiabilidad
6) Varios tipos de conectores disponibles
7) Estabilidad a altas temperaturas
8) Baja pérdida de inserción y reflejo posterior
3Aplicaciones del cable de parches de fibra óptica:
1) Comunicaciones por fibra óptica, vídeo, LAN, sistemas CATV
2) Equipo de redes ópticas, equipo de ensayo óptico
3) Módulo Pigtails, Multimedia, Prémio
4) Instalaciones de terminación de dispositivos activos
4Especificación y parámetro tecnológico
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 60 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5. ST Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3El artículo 2, apartado 1MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 50 | ≥ 50 |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Nuestro servicio:
La selección de tu cable de parche es importante para el tipo de red de fibra óptica en la que estás trabajando.Otro factor a tener en cuenta es el tipo pulido cuando se utilizan cables monomodo.
Si bien su elección de cordón de parche es importante, es sólo una pieza de la red de fibra óptica para elegir.
7. Tipo de conector Abreviaturas:
SC - un conector de estilo snap-in. Conocido por su excelente rendimiento. Conocido como conectores de suscriptores, conectores cuadrados o conectores estándar.
ST - un conector muy popular para redes multimodo. También conocido como conectores de punta recta, utilizan un tipo de acoplamiento de estilo bayoneta,que permite una simple instalación de encendido y apagado.
FC - fue en su momento el tipo de conector monomodo más popular, pero ahora está siendo reemplazado por conectores SC y LC.Utilizan un tipo de acoplamiento de tornillo para su uso en entornos de alta vibración y se utilizan comúnmente para datoscom., telecomunicaciones, equipos de medición y láseres de modo único.
LC - un pequeño conector de factor de forma de medición de la mitad del tamaño de un conector SC. Esta es una opción popular para los cables de modo único.o Conectores locales, estos conectores snap-in se utilizan típicamente para conexiones de alta densidad y son compatibles con dispositivos plug-and-play como módulos SFP y transceptores XFP.
