Datos del producto:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Resaltar: | 62.5/125 fibra Jumper Cable,OM1 fibra Jumper Cable,cordón de remiendo a dos caras de 3M |
||

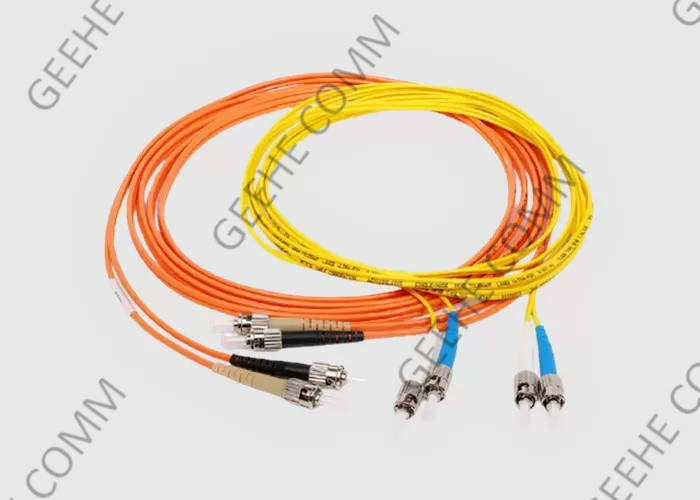

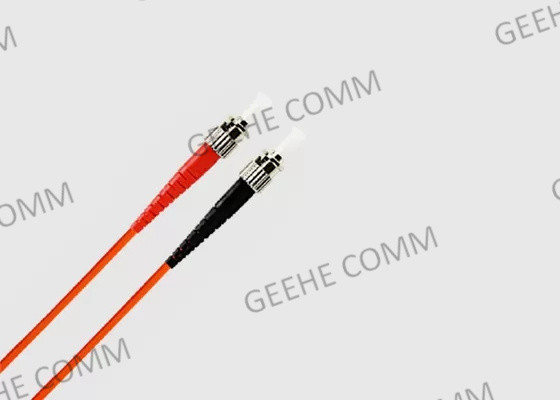

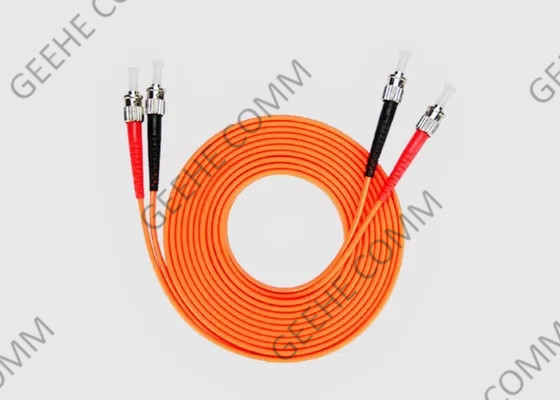

3 Meter Duplex 62.5/125 (OM1) cable de salto de fibra de ST a ST
1- Introducción básica:
El cable de fibra óptica que elija puede afectar la rapidez con que se transmiten los datos de un punto a otro.
Geehe's ST a ST terminación, este cable de parche de fibra óptica de alta calidad está diseñado específicamente para Ethernet rápido, ATM, y aplicaciones de Ethernet gigabit.Los pequeños conectores LC satisfacen la necesidad de una mayor densidad de puertos tanto en la sala de telecomunicaciones como en el área de trabajo y ofrecen el doble de densidad de puertos que los conectores tradicionales de fibra SC y STEl conector LC con su diseño de clip de abrazadera al estilo RJ es fácil de enganchar y desenganchar y da a cada conexión una mayor durabilidad en la resistencia a tirones, tensiones, enganches,y impactos durante la instalación y el mantenimiento del cableadoEl conector ST cuenta con un sistema de bloqueo con bayoneta.
2Beneficios y características del cable de parche de FC a FC:
3Aplicaciones del cable de parches de fibra óptica:
4Especificación y parámetro tecnológico
| Parámetros | Valor | ||||
| Tipo de conector | Se trata de las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 60 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5. ST Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3El artículo 2, apartado 1MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 50 | ≥ 50 |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Nuestro servicio:
La selección de tu cable de parche es importante para el tipo de red de fibra óptica en la que estás trabajando.Otro factor a tener en cuenta es el tipo pulido cuando se utilizan cables monomodo.
Si bien su elección de cordón de parche es importante, es sólo una pieza de la red de fibra óptica para elegir.
8¿Cómo elegir cordones de parche de fibra?
1) elModo del cable de fibra: modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerados como dos conectores simplex)
3) Tipo de chaleco de cable derecho (PVC/LSZH/OFNP/acorazado)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y plenum no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Tipo de conector: LC, SC, ST u otros
SC - un conector de estilo snap-in. Conocido por su excelente rendimiento. Conocido como conectores de suscriptores, conectores cuadrados o conectores estándar.
ST - un conector de elección muy popular para redes multimodo. También conocido como conectores de punta recta, utilizan un tipo de acoplamiento estilo bayoneta,que permite una simple instalación de encendido y apagado.
FC - fue en un momento el tipo de conector monomodo más popular, pero ahora está siendo reemplazado por conectores SC y LC.Utilizan un tipo de acoplamiento de tornillo para su uso en entornos de alta vibración y se utilizan comúnmente para datoscom., telecomunicaciones, equipos de medición y láseres de modo único.
LC - un pequeño conector de factor de forma de medición de la mitad del tamaño de un conector SC. Esta es una opción popular para los cables de modo único.o Conectores locales, estos conectores snap-in se utilizan típicamente para conexiones de alta densidad y son compatibles con dispositivos plug-and-play como módulos SFP y transceptores XFP.
5) Elegir el tipo de esmalte de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
