Datos del producto:
|
| Nombre del modelo: | CABLE de conexión de fibra óptica | Número de fibras: | Las demás: |
|---|---|---|---|
| Tipo de fibra: | OS2 Modo único | Material de la cubierta: | Canalización vertical de OFNR |
| Conectores: | LC al LC | Duración del cable: | los 0.5m/1m/1.5m o modificado para requisitos particulares |
| Endface del conector: | PC/UPC/APC | Diámetro del cable: | 0.9/2.0/3.0/4.8/7.0 |
| Color de la fibra: | Amarillo/anaranjado/aguamarina/rojo customerized | Ciclo del impacto: | 1500 |
| Resaltar: | Cable del remiendo de la fibra óptica de Uniboot 3.0m m,LC al cable del remiendo de la fibra óptica del LC OS2,Cable del remiendo de la fibra óptica de la canalización vertical de OFNR |
||

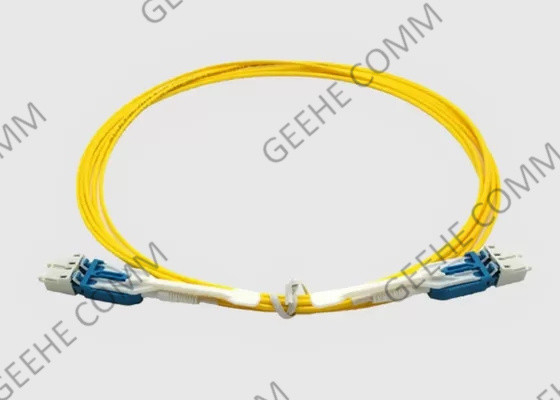

UnIBOOT LC a LC OS2 SINGLEMODE CABLE de parcheado de fibra óptica
1. Cordón de parches de fibra Introducción básica:

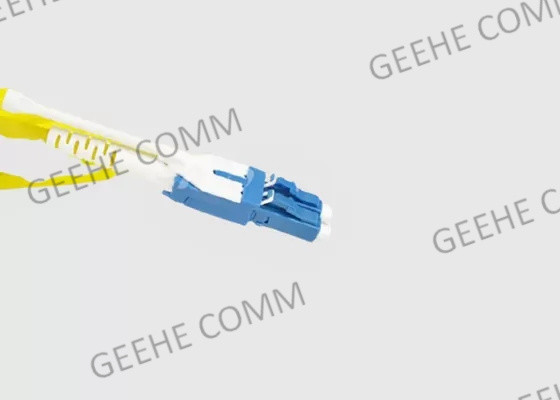

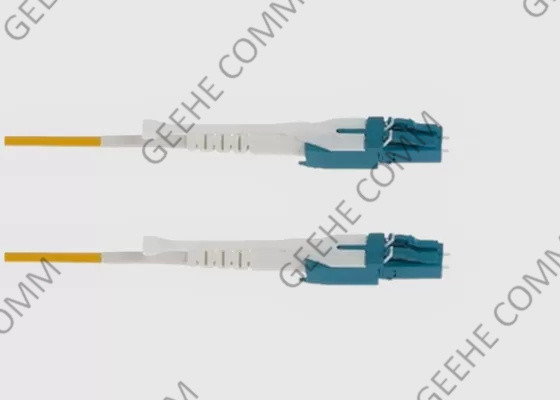

El cable de parche Uniboot coloca ambas fibras simplex en una chaqueta mientras termina en un conector LC o SC dúplex.lo que significa que ambas fibras están revestidas por separadoEl tamaño típico de la chaqueta es de 3 mm y en una tirita, esto sería de 6 mm de ancho. Con el diseño creativo de la Uniboot ahora todo el cable es de sólo 3 mm que es un ahorro de espacio del 50%.

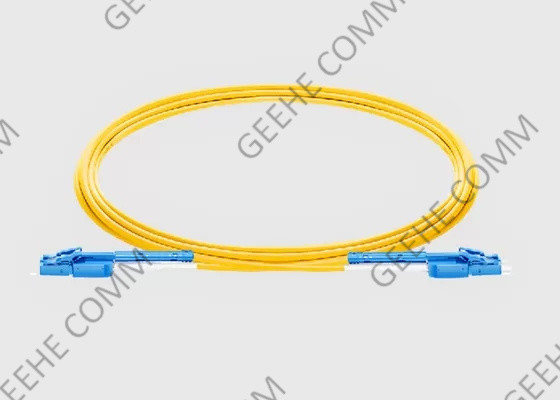

Este es un ensamblaje de cable dúplex de fibra óptica 9/125 de modo único con una chaqueta Plenum, cable de salto LC Uniboot, opciones adicionales disponibles. incluyendo opciones de chaqueta Riser.Obtener cables de fibrotrónica de rendimiento muy rápidoEste cable de fibra óptica tiene una sola chaqueta amarilla de 3 mm que contiene 2 fibras para los canales dúplex TX y RX.
Terminado: LC Uniboot, SC Uniboot, LC, SC, FC, ST, MTRJ, MTP®/MPO (polishes de modo único UPC y APC).
2. Beneficios y características del cable de parche de fibra óptica de Uniboot:
3. Aplicaciones de cordón de parche Uniboot:
4. Especificaciones y parámetros tecnológicos
| Construcción | |
| Número de fibras | 2- Fibra redonda |
| Clasificaciones de la camiseta de cable | Pleno (OFNP) El halógeno de bajo humo cero (LSZH) |
| Tipos de fibra | En modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Unidad de arranque LC duplex |
| Color de la chaqueta | OS1/OS2: Amarillo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde de cal |
| Propiedades físicas | |
| Diámetro exterior del cable (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidad del conector | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propiedades ópticas | |
| Pérdida de inserción del conector | MM: 0,15 dB máximo (IL optimizado) 0,10 dB máximo (IL ultrabajo) 0,25 dB máximo (IL optimizado) |
| SM: 0,25 dB máximo (IL optimizado) | |
| Pérdida de retorno del conector | Se aplican las siguientes medidas: |
| Propiedades ambientales | |
| Temperatura de almacenamiento y transporte | -40 °C a +70 °C |
| Temperatura de funcionamiento e instalación | -40 °C a +70 °C |
5Información sobre los pedidos
| Código | Tipo de fibra | Tipo de cable | Material de la chaqueta | El color | Duración (m) | ||||
| P | 3 | OMS3 | El AR2 | Cuadro de 2 mm | - ¿ Qué? | LSZH | Y | Amarillo | 1 |
| 4 | En el caso de los vehículos de motor | AX2 | Cuadrados de 2.4 mm | R | OFNR | A. No | Agua | 2 | |
| 7 | G.657A1 | P | Oficina de las Naciones Unidas | - ¿ Por qué? | Erika Violeta | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Información sobre el ordenamiento heredado
| Finalidad del conector | Modo | Configuración del cable | Color del cable | Diámetro del cable | Duración del cable (m) | ||||
| - ¿ Qué?C a LC | 9 | Se aplican las siguientes condiciones: | D | Las demás: | Y | Amarillo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Recargable doble | A. No | Agua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Pleno doble | P | Color morado | 3 | |||
| OMS3 | OMS3 | 5 | |||||||
| En el caso de los vehículos de motor | En el caso de los vehículos de motor | 10 | |||||||
6Opciones disponibles
-- LC opciones de saltador de fibra óptica personalizadas incluyen.
-- LC/PC (contacto físico) en polaco
-- Polvo LC/UPC (contacto físico ultra)
-- Polvo LC/APC (contacto físico en ángulo)
Las medidas de seguridad deben ser tomadas en cuenta en el ensayo de la seguridad de los vehículos.
Diámetro: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm y 3,0 mm
Color de la chaqueta: acuática, naranja, verde, roja, azul, gris, negra, amarilla
LC Multimodo 62.5/125μm Fibra MMF (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra optimizada por láser (Fibra de Corning)
Los cables LC Simplex o LC Duplex también están disponibles en colores opcionales.
La botella LC estándar, la botella LC con ángulo de 45 °, la botella LC con ángulo de 90 ° o las opciones de botella corta.
Cable de fibra óptica de Corning, o Fibra Una Fibra.
