Datos del producto:
|
| Nombre del modelo: | Cables de fibra óptica duplex Uniboot 5M | Número de fibras: | Las demás: |
|---|---|---|---|
| Tipo de fibra: | Módulo multimodo | Material de la cubierta: | Canalización vertical de OFNR |
| Conectores: | LC al LC | Duración del cable: | los 0.5m/1m/1.5m o modificado para requisitos particulares |
| Endface del conector: | PC/UPC/APC | Diámetro del cable: | 0.9/2.0/3.0/4.8/7.0 |
| Color de la fibra: | Amarillo/anaranjado/aguamarina/rojo customerized | Ciclo del impacto: | 1500 |
| Resaltar: | Cable de Uniboot los 5M Duplex Fiber Optic,Cordón de remiendo de OM3 10Gb Lc con varios modos de funcionamiento Lc,los 5M Patch Cord Multimode Lc Lc |
||

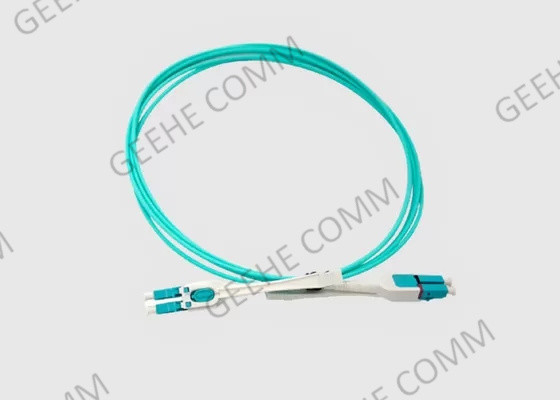

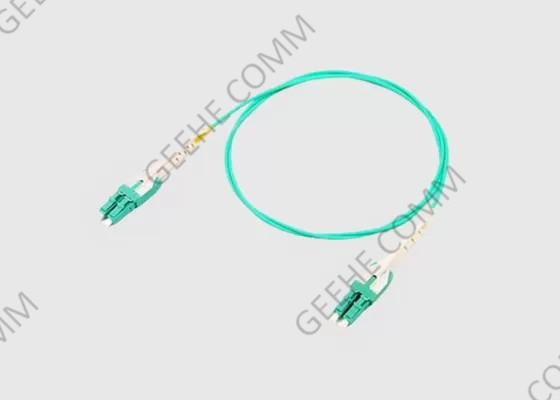

LC a LC OM3 10Gb Uniboot 5M Cable duplex de fibra óptica multimodo
1. Cordón de parches de fibra Introducción básica:
El cable de parche Uniboot coloca ambas fibras simplex en una chaqueta mientras termina en un conector LC o SC dúplex.lo que significa que ambas fibras están revestidas por separadoEl tamaño típico de la chaqueta es de 3 mm y en una tirita, esto sería de 6 mm de ancho. Con el diseño creativo de la Uniboot ahora todo el cable es de sólo 3 mm que es un ahorro de espacio del 50%.
Terminado: LC Uniboot, SC Uniboot, LC, SC, FC, ST, MTRJ, MTP®/MPO (polidos de modo único UPC y APC)
Material de la chaqueta: Pleno, Riser y LSZH
Tipos de fibra: láser optimizado 10G OM3, OM2 en 50mm y 62.5, Modo único
2. Beneficios y características del cable de parche de fibra óptica de Uniboot:
3. Aplicaciones de cordón de parche Uniboot:
4. Especificaciones y parámetros tecnológicos
| Construcción | |
| Número de fibras | 2- Fibra redonda |
| Clasificaciones de la camiseta de cable | Pleno (OFNP) El halógeno de bajo humo cero (LSZH) |
| Tipos de fibra | En modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Unidad de arranque LC duplex |
| Color de la chaqueta | OS1/OS2: Amarillo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde de cal |
| Propiedades físicas | |
| Diámetro exterior del cable (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidad del conector | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propiedades ópticas | |
| Pérdida de inserción del conector | MM: 0,15 dB máximo (IL optimizado) 0,10 dB máximo (IL ultrabajo) 0,25 dB máximo (IL optimizado) |
| SM: 0,25 dB máximo (IL optimizado) | |
| Pérdida de retorno del conector | Se aplican las siguientes medidas: |
| Propiedades ambientales | |
| Temperatura de almacenamiento y transporte | -40 °C a +70 °C |
| Temperatura de funcionamiento e instalación | -40 °C a +70 °C |
5Información sobre los pedidos
| Código | Tipo de fibra | Tipo de cable | Material de la chaqueta | El color | Duración (m) | ||||
| P | 3 | OMS3 | El AR2 | Cuadro de 2 mm | - ¿ Qué? | LSZH | Y | Amarillo | 1 |
| 4 | En el caso de los vehículos de motor | AX2 | Cuadrados de 2.4 mm | R | OFNR | A. No | Agua | 2 | |
| 7 | G.657A1 | P | Oficina de las Naciones Unidas | - ¿ Por qué? | Erika Violeta | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Información sobre el ordenamiento heredado
| Finalidad del conector | Modo | Configuración del cable | Color del cable | Diámetro del cable | Duración del cable (m) | ||||
| - ¿ Qué?C a LC | 9 | Se aplican las siguientes condiciones: | D | Las demás: | Y | Amarillo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Recargable doble | A. No | Agua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Pleno doble | P | Color morado | 3 | |||
| OMS3 | OMS3 | 5 | |||||||
| En el caso de los vehículos de motor | En el caso de los vehículos de motor | 10 | |||||||
6Opciones disponibles
-- LC opciones de saltador de fibra óptica personalizadas incluyen.
-- LC/PC (contacto físico) en polaco
-- Polvo LC/UPC (contacto físico ultra)
-- Polvo LC/APC (contacto físico en ángulo)
Las medidas de seguridad deben ser tomadas en cuenta en el ensayo de la seguridad de los vehículos.
Diámetro: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm y 3,0 mm
Color de la chaqueta: acuática, naranja, verde, roja, azul, gris, negra, amarilla
LC Multimodo 62.5/125μm Fibra MMF (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra optimizada por láser (Fibra de Corning)
Los cables LC Simplex o LC Duplex también están disponibles en colores opcionales.
La botella LC estándar, la botella LC con ángulo de 45 °, la botella LC con ángulo de 90 ° o las opciones de botella corta.
Cable de fibra óptica de Corning, o Fibra Una Fibra.
Llámenos hoy para hablar con uno de nuestros vendedores calificados para ayudar a responder cualquier pregunta.
