Datos del producto:
|
| Nombre del modelo: | Cordón de parche duplex de 2,0 mm | Número de fibras: | Las demás: |
|---|---|---|---|
| Tipo de fibra: | Modo único | Material de la cubierta: | OFNR Riser, LZSH y otros |
| Conectores: | E2000 al FC | Duración del cable: | los 0.5m/1m/1.5m o modificado para requisitos particulares |
| Endface del conector: | PC/UPC/APC | Diámetro del cable: | 0.9/2.0/3.0/4.8/7.0 |
| Color de la fibra: | Amarillo/anaranjado/aguamarina/rojo customerized | Ciclo del impacto: | 1500 |
| Resaltar: | Cordón de remiendo de la fibra del solo modo del duplex 2.0m m,9/125 cordón de remiendo de la fibra del solo modo OS2,Cordón de remiendo de la fibra del solo modo E2000 |
||
Fibra óptica Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1. Cordón de parches de fibra Introducción básica:
Los cables de parche de fibra óptica de modo único envían una señal de luz a la vez y se pueden usar para carreras más largas que los multimodos porque tienen una mayor resistencia a la atenuación.
El núcleo de un cable de fibra óptica monomodo es de 9/125μ (micrones).
Los cables de parche de fibra óptica de modo único pueden admitir aplicaciones de Ethernet gigabit hasta 10 kilómetros.

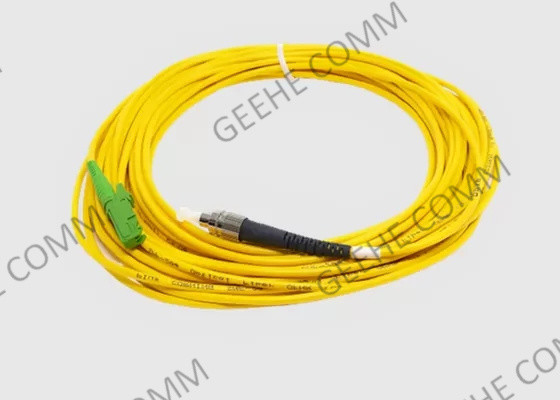

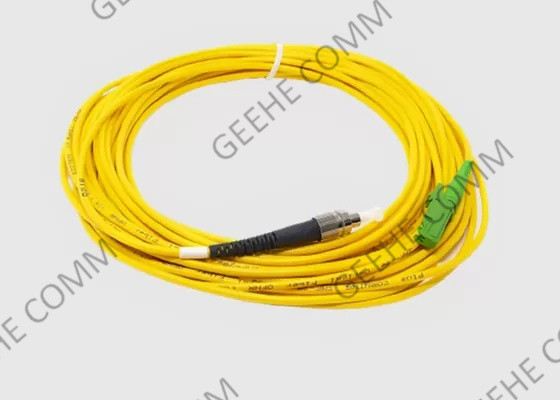

Conectores FC/APC a E2000/APC
Cables de fibra óptica simple de modo único
2Fibra óptica Jumper Beneficios y características:
3Aplicaciones de saltadores de fibra óptica:
4. Especificaciones y parámetros tecnológicos
| Construcción | |
| Número de fibras | 2- Fibra redonda |
| Clasificaciones de la camiseta de cable | Pleno (OFNP) El halógeno de bajo humo cero (LSZH) |
| Tipos de fibra | En modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Unidad de arranque LC duplex |
| Color de la chaqueta | OS1/OS2: Amarillo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde de cal |
| Propiedades físicas | |
| Diámetro exterior del cable (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidad del conector | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propiedades ópticas | |
| Pérdida de inserción del conector | MM: 0,15 dB máximo (IL optimizado) 0,10 dB máximo (IL ultrabajo) 0,25 dB máximo (IL optimizado) |
| SM: 0,25 dB máximo (IL optimizado) | |
| Pérdida de retorno del conector | Se aplican las siguientes medidas: |
| Propiedades ambientales | |
| Temperatura de almacenamiento y transporte | -40 °C a +70 °C |
| Temperatura de funcionamiento e instalación | -40 °C a +70 °C |
5Información sobre los pedidos
| Código | Tipo de fibra | Tipo de cable | Material de la chaqueta | El color | Duración (m) | ||||
| P | 3 | OMS3 | El AR2 | Cuadro de 2 mm | - ¿ Qué? | LSZH | Y | Amarillo | 1 |
| 4 | En el caso de los vehículos de motor | AX2 | Cuadrados de 2.4 mm | R | OFNR | A. No | Agua | 2 | |
| 7 | G.657A1 | P | Oficina de las Naciones Unidas | - ¿ Por qué? | Erika Violeta | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Información sobre los pedidos
| Finalidad del conector | Modo | Configuración del cable | Color del cable | Diámetro del cable | Duración del cable (m) | ||||
| E2000 al FC | 9 | Se aplican las siguientes condiciones: | D | Las demás: | Y | Amarillo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Recargable doble | A. No | Agua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Pleno doble | P | Color morado | 3 | |||
| OMS3 | OMS3 | 5 | |||||||
| En el caso de los vehículos de motor | En el caso de los vehículos de motor | 10 | |||||||
6Opciones disponibles
-- LC opciones de saltador de fibra óptica personalizadas incluyen.
-- LC/PC (contacto físico) en polaco
-- Polvo LC/UPC (contacto físico ultra)
-- Polvo LC/APC (contacto físico en ángulo)
Las medidas de seguridad deben ser tomadas en cuenta en el ensayo de la seguridad de los vehículos.
Diámetro: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm y 3,0 mm
Color de la chaqueta: acuática, naranja, verde, roja, azul, gris, negra, amarilla
LC Multimodo 62.5/125μm Fibra MMF (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (cable de fibra óptica de Corning)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra optimizada por láser (Fibra de Corning)
Los cables LC Simplex o LC Duplex también están disponibles en colores opcionales.
La botella LC estándar, la botella LC con ángulo de 45 °, la botella LC con ángulo de 90 ° o las opciones de botella corta.
Cable de fibra óptica de Corning, o Fibra Una Fibra.
Llámenos hoy para hablar con uno de nuestros vendedores calificados para ayudar a responder cualquier pregunta.
7¿Cómo elegir cordones de parche de fibra?
1) Modo de cable de fibra: Modo único o multimodo
El modo de los cables de parche de fibra indica cómo viajan los haces de luz dentro de la fibra.
2) Número de hebras de fibra: simple o doble
De acuerdo con el número de hebras de fibra, hay cordones de parche de fibra simple y dúplex.cable de parche de fibra simple contiene una sola hebra de fibra con un conector simple en cada extremoSe puede conectar con un par de módulos transceptores BiDi con un solo puerto.Considerando que el cable de parche de fibra dúplex consiste en dos hebras de vidrio o plástico con un conector dúplex (o considerado como dos conectores simplex)A menudo se vincula con transceptores comunes o transceptores BiDi de doble fibra.
3) Tipo de chaleco de cable derecho (PVC/LSZH/OFNP/armadurado)
Por lo general, hay tres tipos de chalecos de cable: cloruro de polivinilo (PVC), halógeno cero humo bajo (LSZH) y pleno no conductor de fibra óptica (OFNP).Puede ver las características en la figura a continuación y elegir el adecuado para su red.
4) Tipo de conector: LC, SC, ST u otros
Hay muchos tipos de conectores utilizados en cables de parche de fibra como LC, SC, ST, MTP o MPO enumerados en este artículo ¿Cuántos tipos de conectores de fibra conocen?hay un diseño de conector más reciente llamado conector MDC, que permite la mayor densidad de conectores posible al ofrecer una ventaja de 3X sobre un conector LC estándar.Así que es mejor que confirmes el tipo de interfaz de los dispositivos que estás usando la primera vez.
5) Elegir el tipo de esmalte de conector adecuado (UPC/APC)
Dado que la pérdida del conector APC es menor que la de los conectores UPC, por lo general, el rendimiento óptico de los conectores APC es mejor que el de los conectores UPC.los conectores APC se utilizan ampliamente en aplicaciones como FTTx, redes ópticas pasivas (PON) y multiplexación por división de longitud de onda (WDM) que son más sensibles a la pérdida de retorno.Así que deberías sopesar los pros y los contrasCon aquellas aplicaciones que requieren una señalización de fibra óptica de alta precisión, APC debe ser la primera consideración, pero los sistemas digitales menos sensibles funcionarán igualmente bien utilizando UPC.el color del conector del cable de parche APC es verde, y el cable de parche UPC es azul.
8El taller de cordones de parches de fibra.
