Datos del producto:
|
| Nombre del modelo: | Se aplicará el método de ensayo de las pruebas de la prueba. | Material de la cubierta: | Canalización vertical de OFNR |
|---|---|---|---|
| Duración del cable: | los 5m o Customerized | Modo de la propagación: | Modo multi, solo modo |
| Resistencia a la tensión (N): | ≥55 | Diámetro del cable: | 0.9m m, 2m m o 3m m |
| Conector: | ST al ST | Tipo de la Fin-cara: | UPC, PC, APC |
| Color de la chaqueta: | Naranja o Customerized | Servicio: | Producción y fabricación de equipos |
| Resaltar: | St APC – cordón de remiendo de la fibra óptica del St APC,Cordón de remiendo de la fibra óptica de Om2 2.0m m,Cordón de remiendo de Om2 2.0m m apc |
||

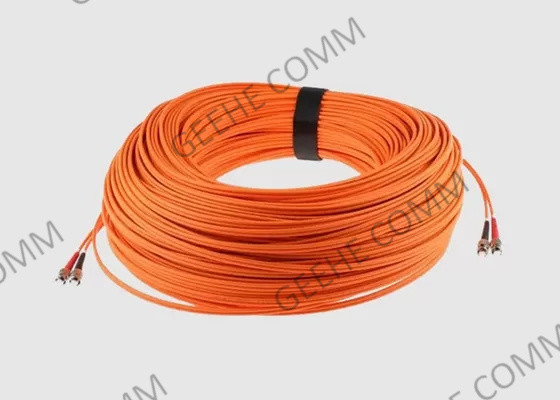

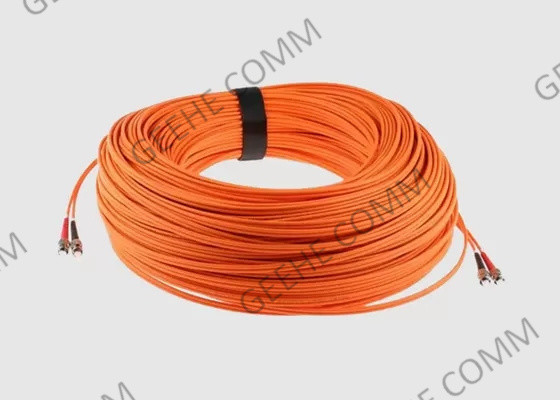

OM2 2.0MM OD SIMPLEX ST APC ️ ST APC SINGLEMODE FIBRA de parche de cable 10M
1- Introducción básica:
Este cable de parche de fibra está listo para su despliegue en cualquier red 9/125 de modo único.el cable de fibra duplex está compuesto por fibra óptica corning con conectores cerámicosLos conectores utilizan un pulido APC (Angled Physical Contact) y un pulido UPC (Ultra Physical Contact).
Los cables de parche de fibra de APC admiten aplicaciones de datos de alta velocidad en instalaciones que incluyen instalaciones de entrada, equipos portadores, telecomunicaciones, campo de parche y CATV.El APC ha sido 100% inspeccionado en fábrica en la geometría de la cara final de acuerdo con Telcord-GR 326.
2Beneficios y características del cordón de parche ST a ST:
3Aplicaciones del cable de parches de fibra óptica:
4Especificación y parámetro tecnológico
| Parámetros | Valor | ||||
| Tipo de conector | Los datos de los datos de los Estados miembros de la UE se deben incluir en la lista de datos de la UE. | ||||
| longitud de onda del centro(nm) | 1310 o 1550 | ||||
| Max.Pérdida de inserción(Db) | 0.3 | ||||
| Relación de extinción mínima(Db) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(El APC)(dB) | 60 | ||||
| Orientación clave | Eje lento | ||||
| Alineación del eje(de) | ± 3 | ||||
| Temperatura de funcionamiento°C) | -20 ~ +70 | ||||
| Temperatura de almacenamiento°C) | -40 ~ +85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para el dispositivo con conector.IL es 0,3 dB más alto,RL es 5 dB más bajo,ER es 2 dB más bajo.
* La tecla de conector predeterminada está alineada con el eje lento.
5. ST Especificación del conector y parámetro tecnológico:
| Parámetro | Unidad | Indicador | |||
| Tipo de cara de extremo | P.C. | UPC | El APC | ||
| El | Db | SM: ≤ 0.3El artículo 2, apartado 1MM ≤ 0.1 | |||
| Repetibilidad | Db | ≤ 01 | |||
| intercambiabilidad | Db | ≤ 02 | |||
| RL | En el caso de los | Db | ≥ 50 | ≥ 55 años | ≥ 65 años |
| En el caso de los | Db | ≥ 36 años(Sin conector APC) | |||
| Tiempos de apareamiento | >1000 | ||||
| Temperatura de funcionamiento | °C | -40 ~ +80 | |||
6Nuestro servicio:
La selección de tu cable de parche es importante para el tipo de red de fibra óptica en la que estás trabajando.Otro factor a tener en cuenta es el tipo pulido cuando se utilizan cables monomodo.
Si bien su elección de cordón de parche es importante, es sólo una pieza de la red de fibra óptica para elegir.
7. Tipo de conector Abreviaturas:
SC - un conector de estilo snap-in. Conocido por su excelente rendimiento. Conocido como conectores de suscriptores, conectores cuadrados o conectores estándar.
ST - un conector muy popular para redes multimodo. También conocido como conectores de punta recta, utilizan un tipo de acoplamiento de estilo bayoneta,que permite una simple instalación de encendido y apagado.
FC - fue en su momento el tipo de conector monomodo más popular, pero ahora está siendo reemplazado por conectores SC y LC.Utilizan un tipo de acoplamiento de tornillo para su uso en entornos de alta vibración y se utilizan comúnmente para datoscom., telecomunicaciones, equipos de medición y láseres de modo único.
LC - un pequeño conector de factor de forma de medición de la mitad del tamaño de un conector SC. Esta es una opción popular para los cables de modo único.o Conectores locales, estos conectores snap-in se utilizan típicamente para conexiones de alta densidad y son compatibles con dispositivos plug-and-play como módulos SFP y transceptores XFP.
